Замена вентилятора Neato XV-21

Переверните Neato на спину, чтобы открыть нижнюю часть

Открутите семь винтов.

Поднимите панели, чтобы получить доступ к аккумуляторам, щетке и вентилятору

При выполнении этого шага должно быть мало или вовсе отсутствовать сопротивление; не продолжайте, если детали не отделяются легко

Основные компоненты Neato теперь открыты и готовы к очистке и/или замене.

Сожмите и потяните белый разъем, чтобы отключить аккумулятор от устройства

Несоблюдение этого шага может привести к поражению электрическим током или дальнейшим осложнениям

Поднимите и извлеките аккумулятор из отсека

Если Вы заменяете аккумулятор, убедитесь, что утилизируете его надлежащим образом.

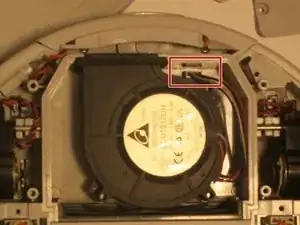

Сожмите белые разъемы, чтобы отключить вентилятор от робота, так же как было сделано с аккумуляторами

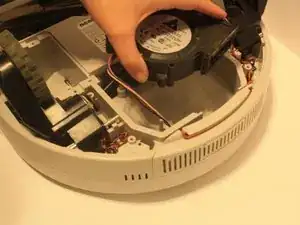

После отсоединения проводов поднимите вентилятор из отсека

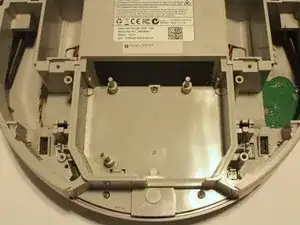

После удаления вентилятора Вы можете протереть отсек влажной тканью перед установкой нового устройства
