Замена колёс Neato XV-21
Перед заменой колёс убедитесь, что устройство выключено, и подготовьте крестовую отвёртку. Это простая операция, и проблему обычно видно после откручивания колёс.
Шаг 1
Переверните Neato на спину, чтобы открыть нижнюю часть
Открутите семь винтов.
Шаг 2
Поднимите панели, чтобы открыть доступ к аккумуляторам, щётке и вентилятору
В этом шаге должно быть мало или совсем не быть сопротивления; не продолжайте, если детали не отделяются легко
Шаг 3

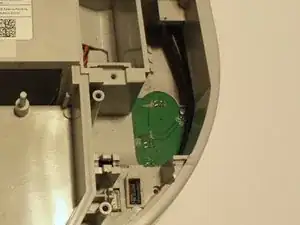

Ключевые компоненты Neato теперь открыты и готовы к очистке и/или замене.
Шаг 4

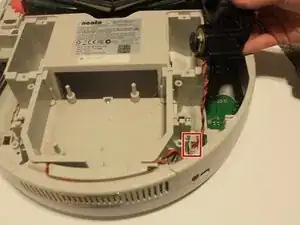

Сожмите и потяните белый разъём, чтобы отключить аккумулятор от устройства
Несоблюдение этого шага может привести к поражению электрическим током или дальнейшим осложнениям
Поднимите и извлеките аккумулятор из отсека
При замене аккумулятора используйте надлежащие методы утилизации.
Шаг 5

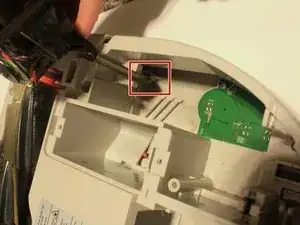

Сожмите и потяните белый разъём, показанный на изображении, чтобы отсоединить колесо от робота. Повторите для обоих колёс
Шаг 6

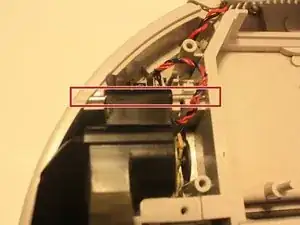

Выньте штифт, соединяющий колесо с роботом.
Шаг 7
Поднимите колесо так, чтобы пружина оказалась видна
Особое внимание обратите на расположение колеса, чтобы воспроизвести его при установке обратно
Отстегните пружину от робота
Извлеките колесо из отсека
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
