Замена распылителя iRobot Braava Jet 240
Если распылитель вашего Braava Jet 240 неисправен, используйте это руководство для его замены. Вам понадобится только крестовая отвертка Phillips №1.
Распылитель используется для подачи воды на пол, чтобы робот мог его протереть. Иногда мусор попадает в распылитель и вызывает аномальный узор распыления или полное его отсутствие. В этом случае распылитель нужно заменить.
Шаг 1
Выключите устройство.
Шаг 2
Аккуратно выньте батарею, поддев её пальцами.
Шаг 3
Поднимите ручку, чтобы открыть кнопку извлечения.
Шаг 4
Нажмите вперёд на кнопку извлечения пальцем.
Шаг 5
Наклоните робот на бок и дайте салфетке для мытья скользнуть наружу.
Шаг 6
Удалите два винта 22,0 мм в нижней передней части робота с помощью крестовой отвертки Phillips №1.
Шаг 7
Используя крестовую отвертку Phillips №1 и инструмент для вскрытия iFixit, снимите два винта 15,0 мм на передних боковых частях робота.
Шаг 8
Осторожно оттяните переднюю панель, чтобы снять её с робота.
Шаг 9

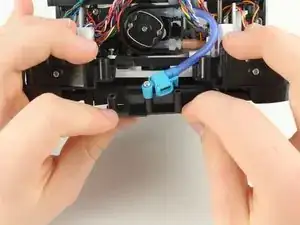

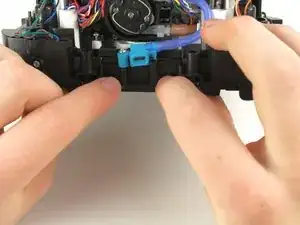

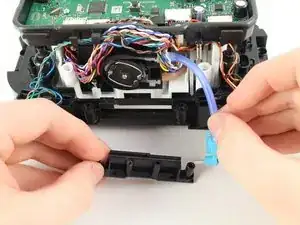

Оттяните узел распылителя от корпуса робота.
Шаг 10

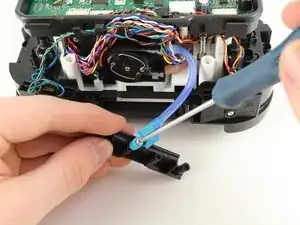

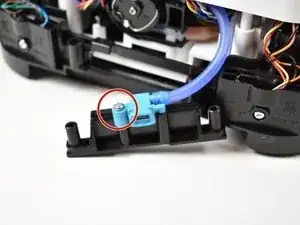

С помощью крестовой отвертки Phillips №1 отвинтите винт 16 мм, удерживающий распылитель на месте.
Шаг 11

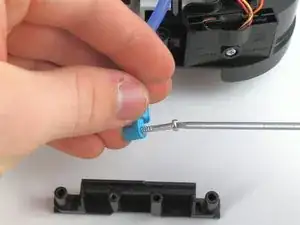

Продолжайте отвинчивать винт 16 мм, пока он полностью не выйдет из распылителя.
Шаг 12

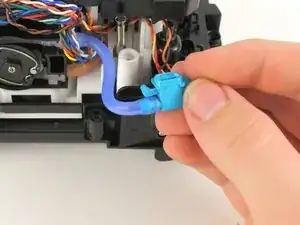

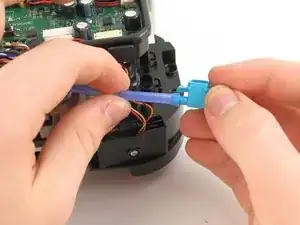

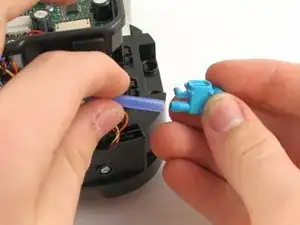

Осторожно снимите трубку с распылителя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
