Замена материнской платы Neato XV-21

Переверните Neato на спину, чтобы получить доступ к нижней части

Отворачивайте семь винтов.

Поднимите панели, чтобы открыть доступ к аккумуляторам, щетке и вентилятору

Во время этого шага должно быть мало или совсем не быть сопротивления; не продолжайте, если детали не отделяются легко

Основные компоненты Neato теперь открыты и готовы к чистке и/или замене.

Сожмите и потяните белый разъём, чтобы отключить аккумулятор от устройства

Невыполнение этого шага может привести к электрическому удару или последующим осложнениям

Поднимите и извлеките аккумулятор из гнезда

При замене аккумулятора убедитесь в корректной утилизации.

Удалите 17 видимых винтов и 2 закрытых/скрытых винта возле отсеков аккумулятора, которые соединяют нижнюю и верхнюю части робота Neato.

Поднимите и разъедините две части, чтобы получить доступ к датчику расстояния

Во время этого шага может возникнуть небольшое сопротивление; поднимайте части вертикально, а не под углом. Подъём под углом может привести к заеданию и увеличению сопротивления

Снимите четыре винта с лидарного датчика.

После полного отключения проводов поднимите мотор, чтобы получить доступ к материнской плате

Во время этого шага должно быть мало или совсем не быть сопротивления. Не продолжайте, если присутствует сопротивление — это может повредить материнскую плату

Сожмите и потяните белые разъёмы, указанные на изображении — это позволит полностью разъединить верхнюю и нижнюю панели

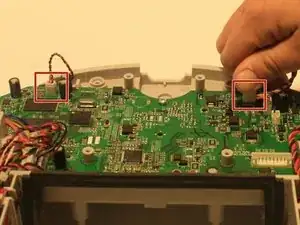

Сожмите и потяните белые разъёмы, которые соединяют ЖК-экран и компоненты материнской платы

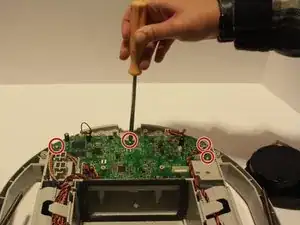

Удалите четыре винта, крепящие материнскую плату.

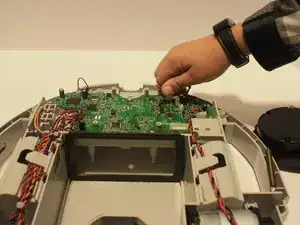

Поднимите материнскую плату с устройства, чтобы можно было подключить новую плату

Во время этого шага должно быть мало или совсем не быть сопротивления. Не продолжайте, если есть сопротивление — это может повредить материнскую плату
