Замена бака iRobot Braava Jet 240
Если бак в вашем iRobot Braava Jet 240 нуждается в замене, выполните это руководство.
После того как вода наливается в робот и проходит через фильтр, она удерживается в баке. Бак соединён с трубкой и насосом. Это позволяет роботу выбрасывать воду из сопла на очищаемую поверхность.
Бак может потребоваться снять, очистить и установить заново, если робот распыляет грязную воду. Если сам бак повреждён, его следует полностью заменить.
Шаг 1
Выключите устройство.
Шаг 2
Аккуратно выньте аккумулятор, нажав на него пальцами.
Шаг 3
Поднимите ручку, чтобы обнаружить кнопку извлечения.
Шаг 4
Нажмите на кнопку извлечения пальцем, сдвинув её вперёд.
Шаг 5
Наклоните робот на бок и дайте подложке для мытья выскользнуть.
Шаг 6
Снимите два винта 22,0 мм на нижней передней части робота с помощью крестообразной отвёртки Phillips #1.
Шаг 7
Используйте крестообразную отвёртку Phillips #1 и инструмент iFixit для вскрытия, чтобы снять два винта 15,0 мм на передних боковых частях робота.
Шаг 8
Осторожно оттяните переднюю оболочку, чтобы снять её с робота.
Шаг 9
Вставьте крестообразную отвёртку Phillips #1 через отверстия для винтов.
Отвинтите два винта 9,7 мм.
Шаг 10
Отвинтите четыре винта 9,7 мм с помощью длинной крестообразной отвёртки #1.
Если винты откручены, но не вынимаются легко, переверните робот и аккуратно встряхните его.
Шаг 11
Поднимите заднюю оболочку, чтобы снять её с робота.
При повторной сборке защёлните триггер отпускания подложки для мытья на место, если он выпал при снятии задней оболочки.
Шаг 12

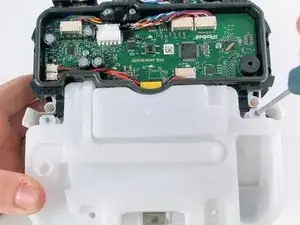

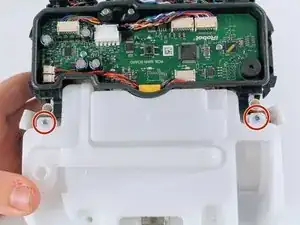

С помощью крестообразной отвёртки Phillips #1 снимите два винта 9,7 мм на баке.
Шаг 13

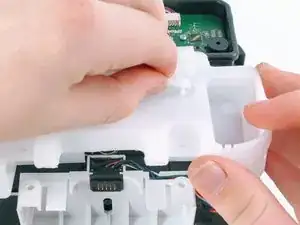

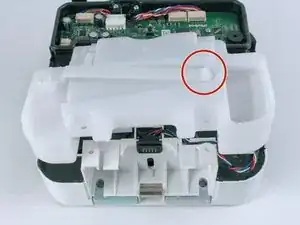

Поднимите пластиковую деталь в форме буквы L и снимите её с узла бака.
Шаг 14

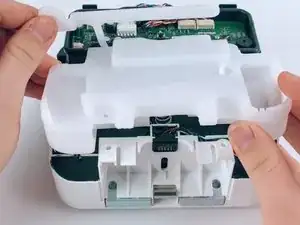

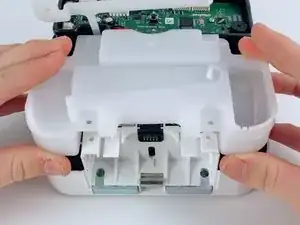

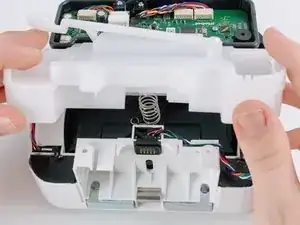

Поднимите бак вверх и отнесите его от устройства.
Не тяните бак слишком сильно, так как он всё ещё прикреплён к водяной трубке сзади.
Шаг 15

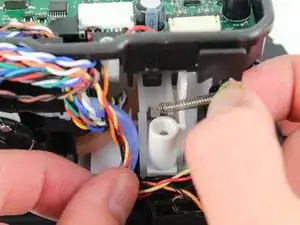

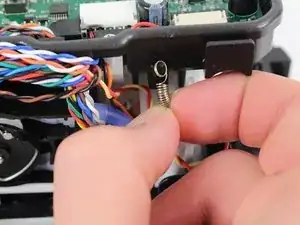

Сначала потяните пружину вверх, затем вниз, чтобы отсоединить её от крюков.
Шаг 16

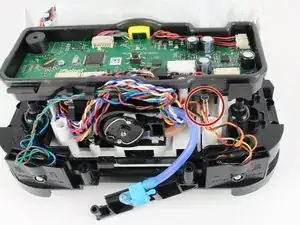

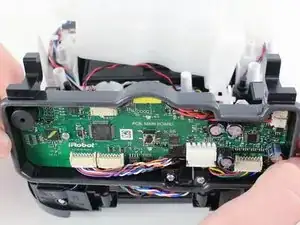

Поднимите корпус материнской платы, чтобы снять его с устройства. Это откроет водяную трубку, которая прикреплена к баку.
Шаг 17

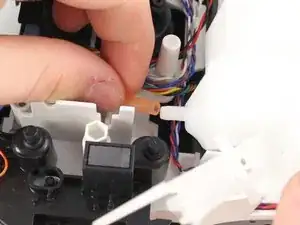

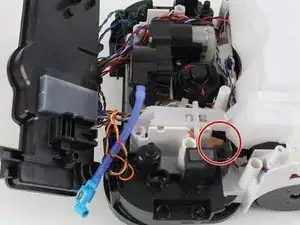

Снимите трубку с соединителя бака.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
