Замена сборки кнопки кофемолки Krups F203

Сборка кнопки, соединяющая кнопку с двигателем, может иногда сломаться. В данном руководстве объясняется, как заменить сборку кнопки.

Шаг 1

В каждом из четырех прямоугольных слотов на нижней части устройства находится зажим в форме буквы E.

Вставьте лопатку между плоской стороной зажима в форме буквы E и внешней стенкой слота. Затем ослабьте зажим, поддев его внутрь с помощью лопатки.

Старайтесь не сломать эти зажимы, так как это приведет к проблемам со структурной целостностью при сборке.

Обойдите четыре зажима, ослабляя каждый немного за раз. В конечном итоге все четыре зажима будут достаточно свободны для снятия основной пластины.

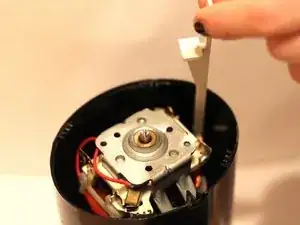

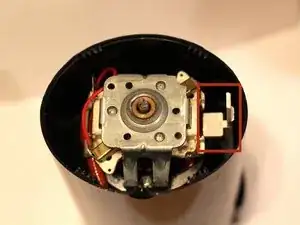

Кнопка зажима удерживается легкими натяжными зажимами. Осторожно подденьте их назад, чтобы освободить.

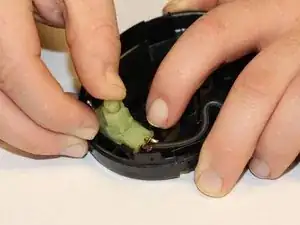

Снимите белую кнопку зажима.

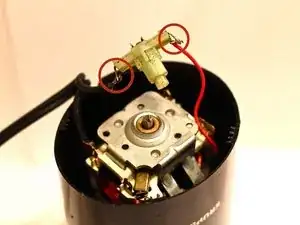

Отпаивайте контактные точки между кнопкой зажима и красным проводом, а также место, где разъем подключается к кнопке зажима.

Обязательно посмотрите видео о пайке, размещенное на странице устройства.

Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
