Замена теплового предохранителя в кофемолке Mr. Coffee IDS77
Моя кофемолка Mr. Coffee IDS77 перестала работать. На передней панели мигают индикаторы и можно менять настройки. Однако двигатель не запускается.
Оказалось, что тепловой предохранитель разомкнут и его нужно заменить.
Некоторые пользователи просто напрямую припаяли провода, а кто‑то перемычил предохранитель куском припоя диаметром около 1 мм и длиной примерно 30 мм.
Благодарю Saliya's Blogs, https://esaliya.blogspot.com/2013/04/rep..., за предоставленную информацию. Я тут всё перепишу.
Шаг 1

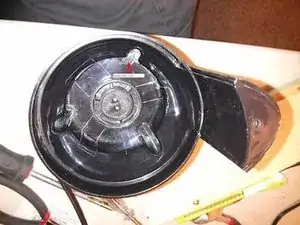

После снятия чаши для помола вы увидите следующее,
Шаг 2
Снимите три пластиковые заглушки отверстий — их можно просто вытянуть пинцетом или приподнять с одной стороны острым концом, например ножа.

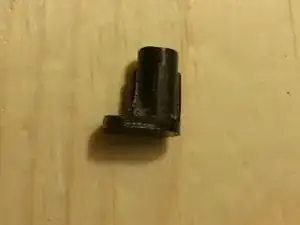

После снятия эти заглушки выглядят так.
Шаг 3
Возьмите маленькую плоскую отвертку и выкрутите три винта. Затем можно просто вынуть моторный отсек.
Понадобится приподнять панель с кнопками, чтобы найти болт, крепящий плату. Надеюсь, вы разберётесь.

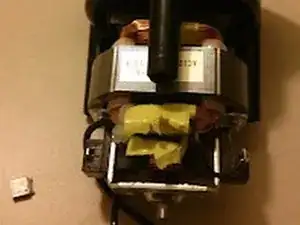

После извлечения мотора видно тепловой предохранитель, обёрнутый жёлтой лентой, закрывающей обмотки двигателя, как показано.
Перережьте выводы предохранителя — он показан слева от мотора.
Шаг 4

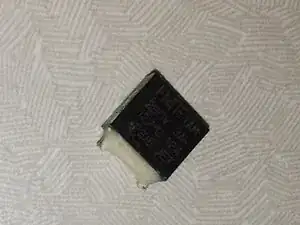

Теперь пора найти замену. Оригинальный тепловой предохранитель поставляется из Китая, вот ссылка на TAMURA TAM Thermal Fuse Cutoff 127℃ 250V 3A H4X Square Temperature Switches. Показан увеличенный снимок.

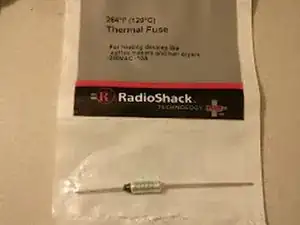

Альтернативный тепловой предохранитель можно найти в RadioShack, который, фактически, дешевле (~1,40 $), чем варианты на eBay.
У предохранителя Radio Shack более высокий номинал по току, но, судя по прочитанному, более высокий ток допустим. Важна именно температура срабатывания.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
