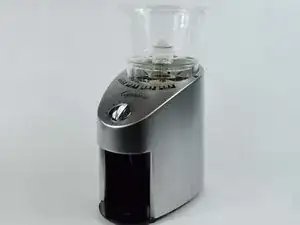

Замена таймера/включателя Capresso Infinity
Если необходимо заменить таймер/включатель, следуйте этому руководству. Таймер/включатель определяет, сколько времени зерна кофе перемалываются в молотый кофе. Для этого руководства вам понадобятся отвертка с битой Torx Security T10, удлинительная насадка и паяльник.
Шаг 1

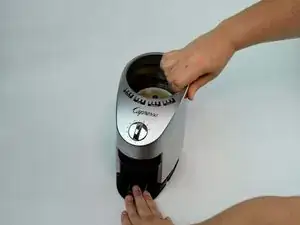

Поверните верхний пластиковый контейнер влево против часовой стрелки.
Потяните вверх, чтобы снять.
Шаг 2

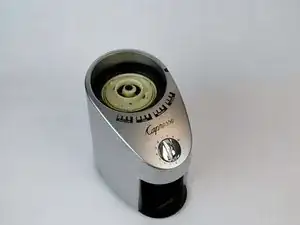

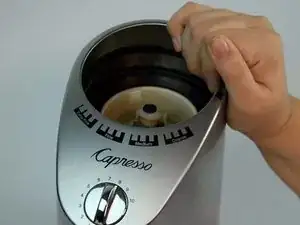

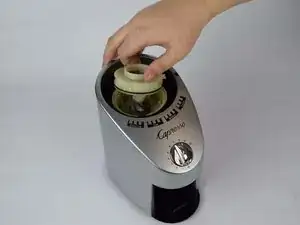

Поверните верхний жернов влево против часовой стрелки.
Потяните вверх, чтобы снять.
Шаг 3

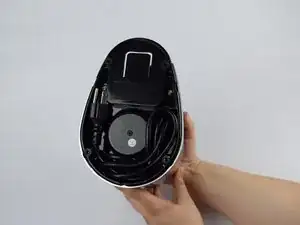

Переверните всё устройство вверх дном.

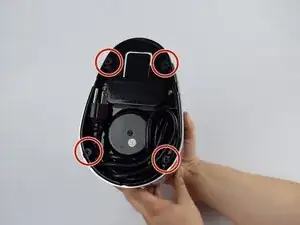

Снимите две резиновые накладки на задней стороне устройства.
Шаг 4

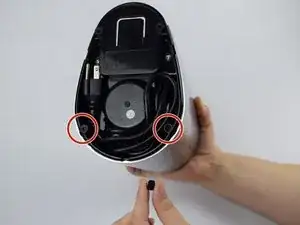

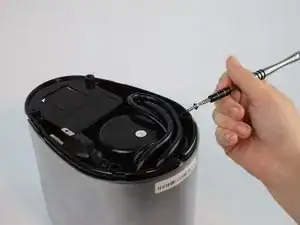

Отверните четыре винта T10 длиной 11,59 мм.
Под винтами находятся небольшие круглые шайбы. Отложите их для сборки.
Шаг 5

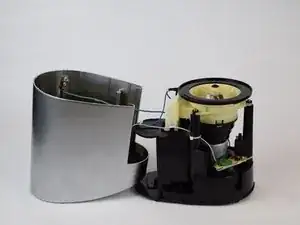

Снимите металлическую наружную крышку с чёрной базы.
Переверните наружную крышку вперёд, чтобы получить доступ к её внутренней части.
Шаг 6

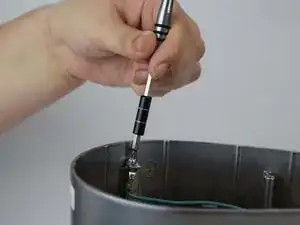

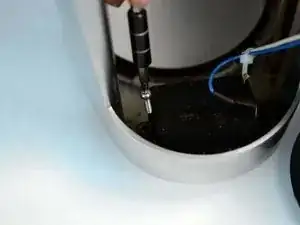

Отверните один винт T10 длиной 11,59 мм.
Дайте упасть зелёному проводу или положите его в сторону, чтобы он не мешал.

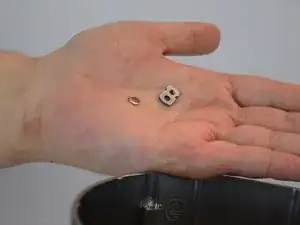

Будет маленький металлический фиксатор и шайба — отложите их для сборки.
Шаг 7

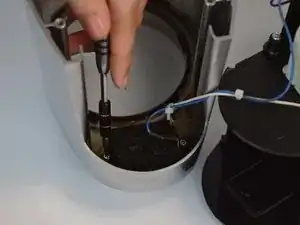

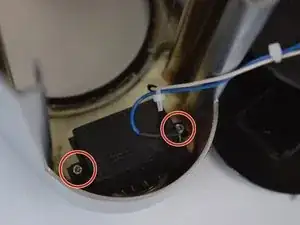

Отверните два винта T10 длиной 11,59 мм.
Шаг 8

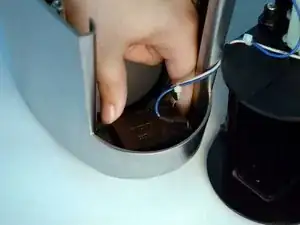

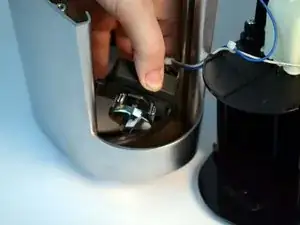

Снимите таймер/включатель, потянув вверх.
Шаг 9

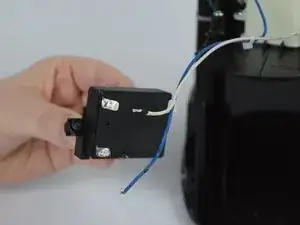

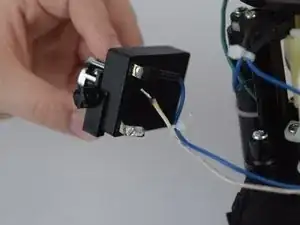

Снимите чёрную изоляцию с двух проводов, соединяющих их с чёрным блоком.
Шаг 10

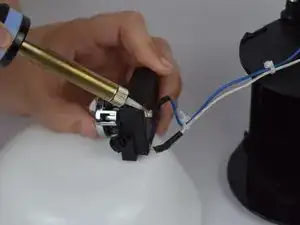

Припаяйте два провода, фиксирующие синий и белый провод в чёрном корпусе таймера.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
