Замена нижней конической жерновой пары Capresso Infinity
Если необходимо заменить нижнюю коническую жерновую пару, следуйте этому руководству, чтобы получить к ней доступ. Нижняя коническая жерновая пара необходима для получения мелкого помола кофе; если она затупилась или перестала работать, её нужно заменить. Для этого руководства вам понадобится отвертка с битой Torx Security T20 и удлинительный бит. Чтобы добраться до нижней конической жерновой пары, нужно выполнить предыдущие руководства по замене внешнего металлического корпуса. После выполнения тех шагов это руководство простое.
Шаг 1
Поверните верхний пластиковый контейнер влево против часовой стрелки.
Подтяните вверх, чтобы снять.
Шаг 2
Поверните верхний жернов влево против часовой стрелки.
Подтяните вверх, чтобы снять.
Шаг 3
Переверните всё устройство вверх дном.
Снимите две резиновые заглушки на задней части устройства.
Шаг 4
Снимите четыре винта T10 длиной 11,59 мм.
Под винтами будут небольшие круглые шайбы. Отложите их для сборки.
Шаг 5
Поднимите внешний металлический корпус с чёрной базы.
Переверните внешний корпус вперёд, чтобы получить доступ к его внутренней части.
Шаг 6
Снимите один винт T10 длиной 11,59 мм.
Дайте зелёному проводу упасть или положите его в сторону, чтобы он не мешал.
Там будет небольшой металлический фиксатор и шайба — отложите их для повторной сборки.
Шаг 7
Снимите два винта T10 длиной 11,59 мм.
Шаг 8
Снимите переключатель времени/включения, потянув вверх.
Шаг 9

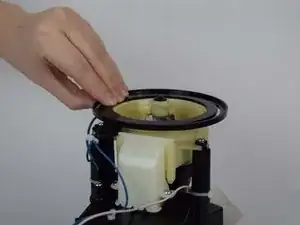

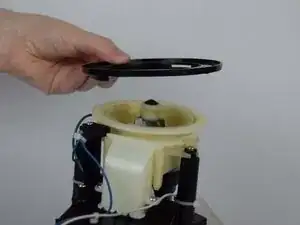

Схватите край чёрного пластикового кольца, расположенного сверху устройства, и аккуратно потяните вверх, чтобы освободить.
Шаг 10

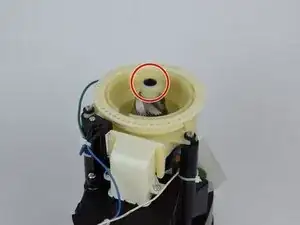

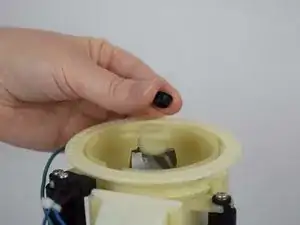

Снимите чёрную резиновую ручку сверху нижнего жернова, аккуратно потянув вверх.
Шаг 11

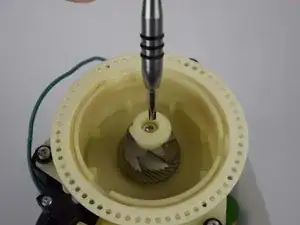

Частично отвинтите один винт T20 длиной 47,20 мм.
Винт не нужно полностью извлекать, достаточно ослабить его, чтобы вытащить жернов из устройства.
Шаг 12

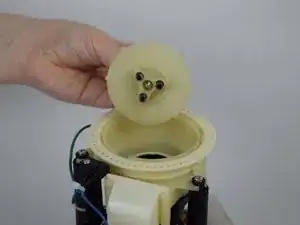

Снимите нижнюю часть жернова, потянув вверх.
Под жерновом находятся 3 пружины и 3 стальные шарика под пружинами — отложите их для сборки.
Шаг 13

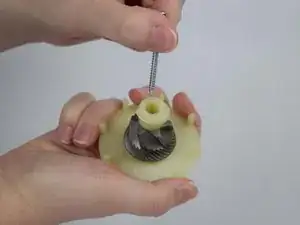

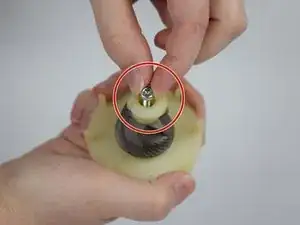

Извлеките ослабленный винт, потянув его вверх.
Шаг 14

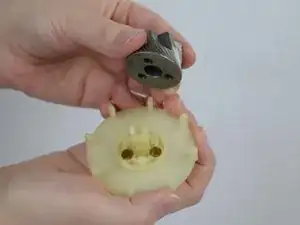

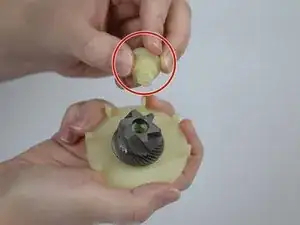

Схватите пластиковую деталь в верхней части конического жернова и потяните вверх, чтобы снять.

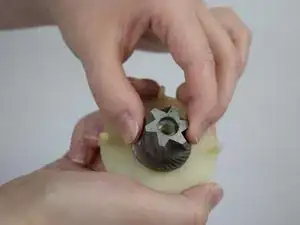

Схватите металлический жернов и потяните вверх, чтобы соскользнуть его с пластикового основания.
Шаг 15

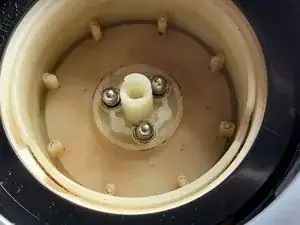

Это правильное расположение подшипников и пружин после удаления винта и нижнего жернова.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
