Замена жерновов кофеварки DeLonghi
В этих инструкциях показано, как заменить жернова в конической кофемолке DeLonghi. Жернова очень похожи на жернова Jura (и схожи по конструкции). К сожалению, однако, измельчающее кольцо имеет три скошенные стороны и нигде не встречается. Жерновой конус от Jura подходит. Поэтому инструкции имеют ограниченное применение, например, чтобы получить запчасти из кофемолки с неисправным мотором, или если замена жернового конуса уже достаточна. В противном случае кофемолку придётся полностью заменить — это не намного дороже, чем сами жернова (например, от Jura).
Также посмотрите нашу вики по заклиниванию кофемолки DeLonghi.
Шаг 1
Если бункер для зёрен ещё установлен, его необходимо снять.

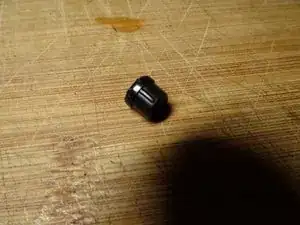

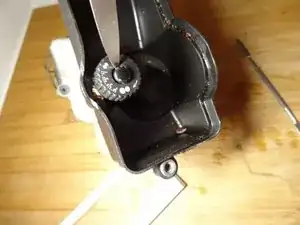

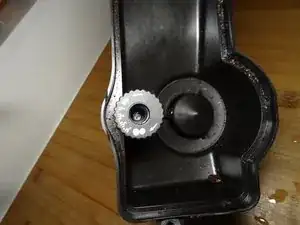

Используйте острой инструмент, чтобы снять крышку на регуляторе помола.
Шаг 2

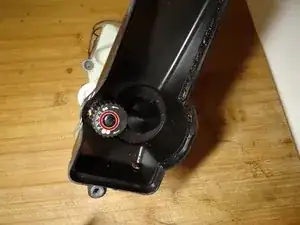

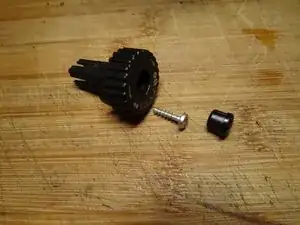

Под ней находится винт с крестообразным шлицем. Выкрутите его.
Запомните положение и потяните регулятор вверх.

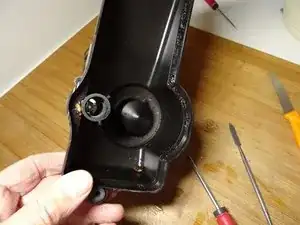

Снимите контейнер для зёрен, потянув его вверх.
На некоторых моделях в бункере для зёрен есть ещё два винта с крестообразным шлицем.
Шаг 3
Отметьте карандашом настройки колёс.

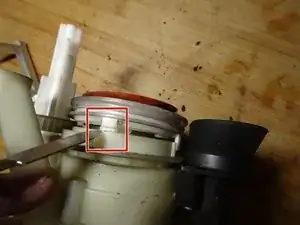

Используйте лопатку, чтобы ослабить две защёлки по бокам.

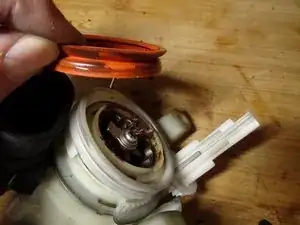

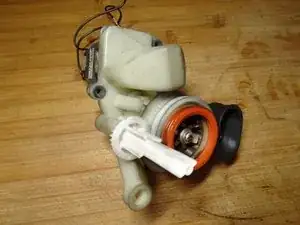

Снимите красное силиконовое уплотнение.
Шаг 4

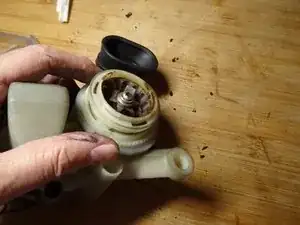

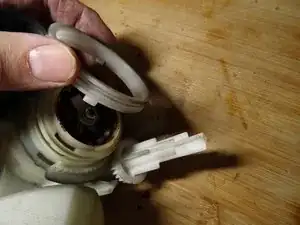

Подденьте и снимите белое пластиковое кольцо.
Поверните белое кольцо с зубчатым венцом против часовой стрелки настолько, насколько это возможно.

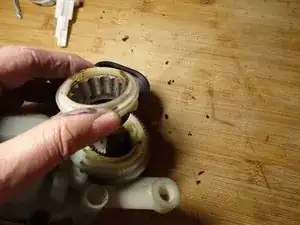

Жерновое кольцо освободится, и вы сможете вынуть его вверх.
Шаг 5
Жерновое кольцо можно полностью извлечь из пластикового держателя. Для этого отведите три защёлки в сторону и вытолкните кольцо.
Кольцо имеет три скошенные стороны. К сожалению, такое кольцо нигде не продаётся. Если оно ещё в порядке, возможно, вы сможете использовать его в другой мельнице.
Шаг 6

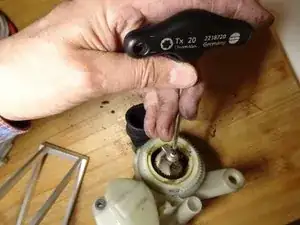

Жерновой конус закреплён винтом Torx T20 с левой резьбой.

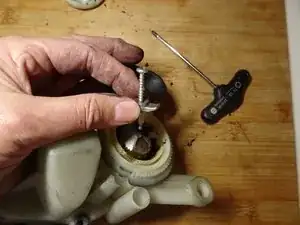

Откручивайте винт по часовой стрелке, то есть в противоположную сторону от обычной.
При сборке убедитесь, что винт со своей прижимной частью точно входит в предназначенную канавку.
Шаг 7

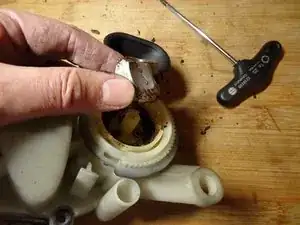

Осторожно поднимите жерновой конус вверх.
Этот жерновой конус такой же, как у Jura, и теперь его можно заменить.

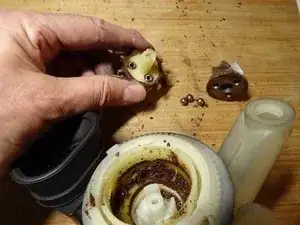

Под жерновым конусом находятся три металлических шарика на пружинах. Они застряли в трёх втулках пластикового привода. Убедитесь, что ни одна из этих деталей не потеряна.
Поднимите привод вверх и выньте его.
Теперь вы можете тщательно очистить все детали.
При сборке убедитесь, что металлические шарики попадают в соответствующие выемки в конусе.
Заключение
Соберите устройство в обратном порядке.
Перевод руководства с ifixit.com
