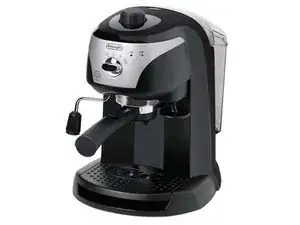

Delonghi EC220.CD кофемашина Замена насоса
Перед заказом запасных частей убедитесь, что симптом не вызван просто забитым фильтром или накипью. Инструкции по чистке фильтров — в особенности фильтра выхода бойлера под выступом — можно посмотреть на https://www.manuals.co.uk/delonghi/ec-22.... Фильтр выхода бойлера снимается крестовой отверткой Philips #2 на трещотке с угловым приводом.
EC220 выпускается уже довольно много лет и, к счастью, не содержит сложной электроники. Существуют похожие модели с, как я предполагаю, незначительными изменениями.
Заменить насос относительно просто, если следовать этому руководству. Я потратил несколько нервных часов, пока не выяснил правильную технику. Насос расположен в узкой части шасси и закреплён резиновыми скобами для снижения вибрации. Замена включает полную разборку, включая снятие бойлера и отщёлкивание пластикового подшасси внутри крышки.
Возможно также, что неисправен пластиковый трёхходовой (OVP) клапан над насосом. Это может привести к снижению давления и протечке воды.
Перед началом убедитесь, что машина полностью опорожнена от воды. Если вода попадёт на электронику, её будет очень трудно высушить, и при тестировании это может вызвать срабатывание автоматов в доме. При снятии бойлера из него выйдет вода, поэтому подготовьте тряпки и губки — у меня вышло удивительно много воды. Убедитесь, что на рабочем столе нет электрических приборов, которые могут быть залиты, и поместите машину на поддон для разборки.
Вам понадобится длинная торкс-отвертка T20 с защитным шлицем — стандартные сменные биты не подойдут, так как требуется доступ в длинные узкие отверстия. Магнитная версия пригодится, поскольку винты при сборке сложно правильно установить.
Шаг 1
Снимите резервуар, потянув его вверх, и опорожните.
Снимите поддон для капель и опорожните.
Переверните кофемашину вверх дном над раковиной, чтобы удалить как можно больше воды.
Шаг 2
Положите кофемашину на спину.

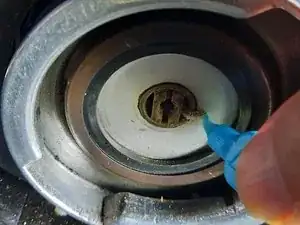

С помощью угловой трещотки с насадкой Philips №2 отвинтите нержавеющий фильтр с нижней стороны верхней секции.
Он, вероятно, будет очень грязным и потребует чистки горячей водой и щёткой. Используйте иглу для удаления засоров из отверстий фильтра. Можно также применить наконечную зубную щётку для удаления мусора вокруг отверстия под винт, откуда выходит вода.
Шаг 3

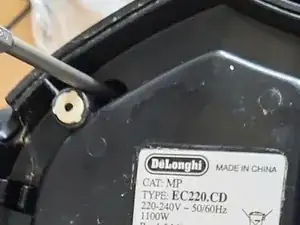

Переверните кофемашину. Нижняя крышка держится на двух торкс-винтах чуть сзади передних опор и на двух защёлках сзади. Поднимите низ спереди, чтобы освободить. Нижняя крышка затем просто отщёлкивается, открывая низ насоса.
Шаг 4

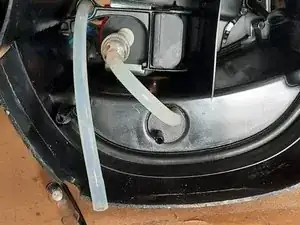

Снимите прозрачные трубки с клапана резервуара, который вы только что обнаружили. Они просто вытягиваются. Слейте из трубок оставшуюся воду.
Осмотрите фильтр, который расположен на входе насоса. Он часто заполнен частицами кофе. Его очень трудно очистить, но промывка под струёй воды из-под крана может удалить загрязнения.
Шаг 5

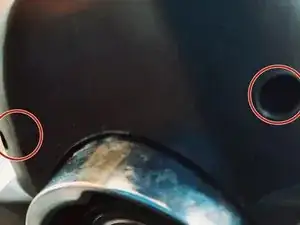

Верхняя крышка держится четырьмя торкс-винтами — двумя сзади в верхней части рядом с резервуаром в тёмных отверстиях и двумя снизу спереди, рядом с фильтром бойлера. Крышка фильтра должна просто отщёлкнуться. Не снимайте проводку к органам управления.
Шаг 6

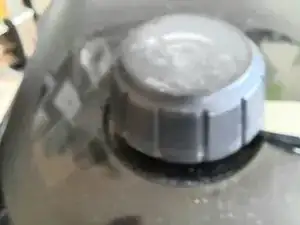

Снимите верхнюю ручку, потянув её вертикально — она зажата на шлицах трением. Возможно, потребуется помочь отверткой или лопатками iFixit.
Шаг 7
Вытяните прозрачную трубку из верхней части кофемашины.

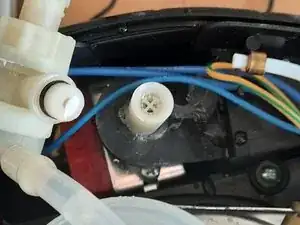

Найдите белый пластиковый трёхходовой клапан в верхней задней части машины. Это клапан сброса давления, который контролирует давление воды, поступающей в бойлер, с помощью простого пружинного механизма. Избыточная вода возвращается в резервуар по прозрачной пластиковой трубке.

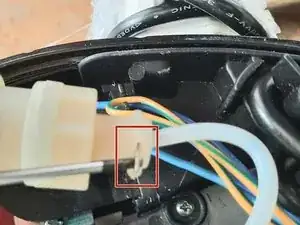

Вытащите клипсу из клапана, которая крепит небольшую трубку к бойлеру. Вы увидите, что клипса удерживает латунный воротник вокруг трубки в клапане. Вытяните трубку.

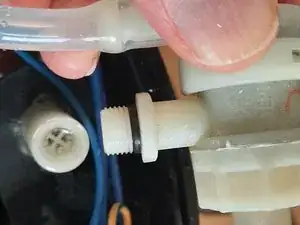

Поверните клапан против часовой стрелки, чтобы открутить его от насоса. Он может двигаться туго.
Шаг 8

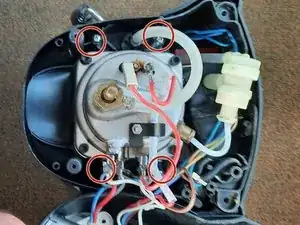

Открутите 4 винта, крепящие бойлер к пластиковому подшасси.
Осторожно поднимите бойлер вверх, не отсоединяя провода.
Винты зафиксированы пластиковыми втулками, которые, вероятно, выпадут при снятии бойлера. Эти втулки просто вставляются обратно в отверстия вокруг посадочного места бойлера в шасси.
Шаг 9
Пластиковое подшасси теперь должно поддеться при аккуратном усилии и небольшом умении. Возможно, потребуется использовать пластиковые лопатки для поддёва защёлок.
Шаг 10

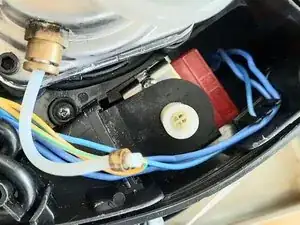

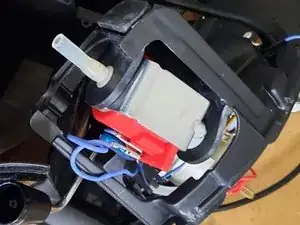

Насос теперь должен быть виден. Поднимите резиновую монтажную пластину вверх, чтобы освободить насос.
Снимите два наконечника «лукар» с синими проводами с насоса.
Шаг 11
Установите новый насос и подсоедините синие провода обратно к клеммам.
Вставьте насос на прежнее место.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке. Убедитесь, что:
(a) клипса на клапане расположена за латунным воротником, захватывая трубку в посадочном отверстии клапана.
(b) пластиковое подшасси полностью установлено в пластиковый корпус (о неправильной посадке вы узнаете только после того, как всё будет обратно закручено),
(c) пластиковые втулки, удерживающие винты бойлера, полностью вставлены в свои пазы.
(d) вокруг электрики абсолютно нет воды. Если есть, просушите феном до сухого состояния и оставьте в тёплом месте на ночь, чтобы гарантировать полное высыхание.
Лучше тестировать устройство на улице и держаться на расстоянии во время нагрева на случай выхода очень горячего пара. Я использовал внешний УЗО для защиты основной сети на случай электрических неисправностей.
Не забудьте промыть устройство несколькими литрами воды, чтобы удалить масло и другие загрязнения из системы.
