Кофемолка Macap M2M или M2D — замена пружины спускового/выключателя

Нажмите на защёлку в основании бункера для зерен, чтобы закрыть его, затем снимите бункер. Уберите оставшиеся зерна с верхней части устройства.

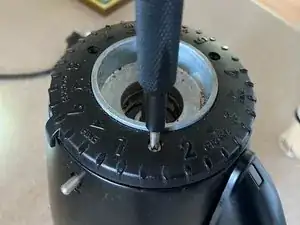

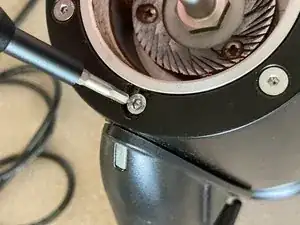

Отвёрткой PH1 открутите три (3) винта, фиксирующие кольцо регулировки помола на верхней части устройства, затем снимите кольцо.

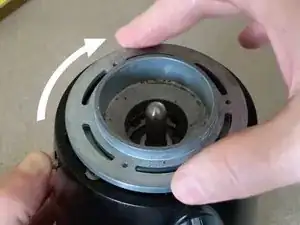

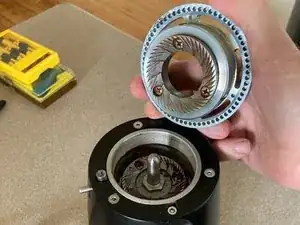

Снимите верхнюю шлифовальную пластину (жернов), удерживая замок регулировки помола большим пальцем и поворачивая жернов по часовой стрелке, чтобы его открутить.

Осторожно удалите рассыпанные частички помола, стараясь не загрязнить смазанную резьбу для жернова (если на резьбе окажутся частицы помола, аккуратно очистите её — смазка на резьбе необходима для плавного вращения кольца регулировки помола).

Важно удалить рассыпанные в шлифовальной камере частички, так как на следующем шаге вы будете переворачивать устройство вверх дном.

Переверните устройство вверх дном и выньте сетевой штекер.

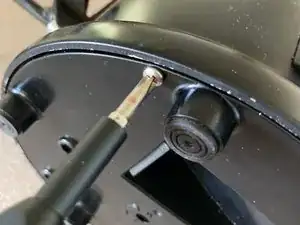

Затем отвёрткой PH1 снимите 3 винта, фиксирующие основание корпуса.

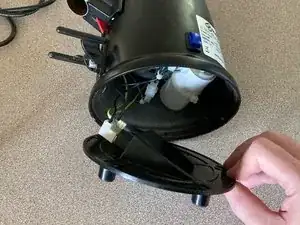

Открывайте основание аккуратно, чтобы не повредить внутреннюю проводку.

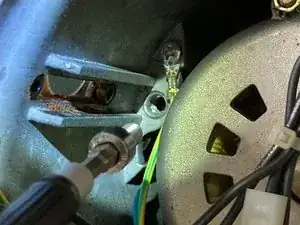

С помощью шестигранного ключа/головки номер 5 открутите внутренний болт, фиксирующий нижнюю часть узла спускового механизма/лоток для жмыха.

Ненадёжно установите основание на место и поставьте устройство в вертикальное положение.

С помощью шестигранного ключа/головки номер 3 открутите болт, фиксирующий верхнюю часть узла спускового механизма/лотка для жмыха.

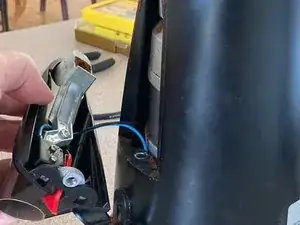

Поднимите узел спускового механизма от основного корпуса, снова осторожно обращаясь с проводкой для выключателя спуска. Для работы можно опереть узел на упор для портафильтра, чтобы не создавать натяжения на проводку.

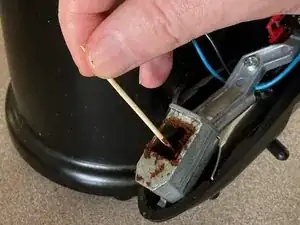

Воспользуйтесь возможностью, чтобы очистить засохшие отложения жмыха вокруг и внутри лотка.

Отвёрткой PH1 открутите винт, фиксирующий кронштейн лотка к узлу спускового механизма.

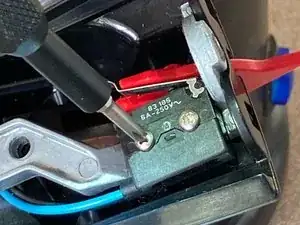

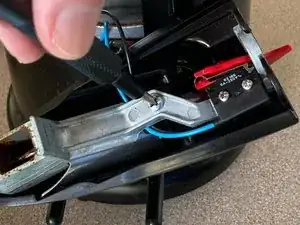

Отвёрткой PH0 открутите 2 винта, фиксирующие выключатель спуска к кронштейну.

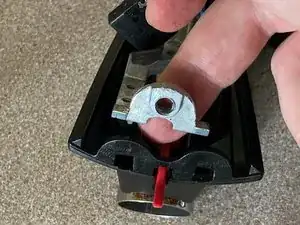

Снимите кронштейн лотка, отщёлкнув основание кронштейна от узла спускового механизма (это проще сказать, чем сделать — кронштейн очень туго подогнан; при снятии будьте осторожны, чтобы не сломать пластиковые фиксаторы).

Это самый сложный шаг замены, но он необходим для доступа к спусковому механизму.

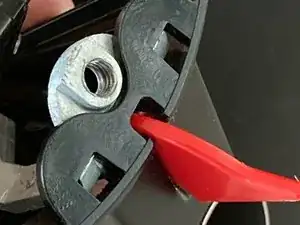

Мне одна сторона далась легче другой: освободив её, я зафиксировал её, проткнув небольшой плоской отвёрткой через точку крепления, и затем другой, более крупной плоской отвёрткой поддевал и отгибал противоположную точку крепления.

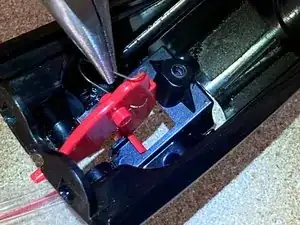

Теперь у вас есть доступ к самому спусковому рычагу, что позволяет снять старую сломанную пружину.

Обратите внимание, что новая пружина имеет более прочную скрученную конструкцию.

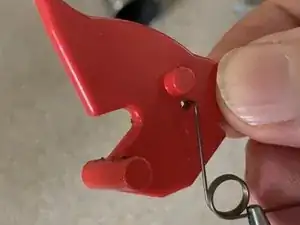

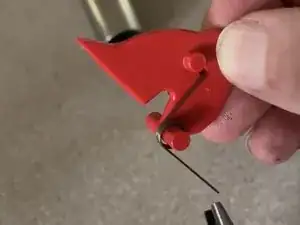

Чтобы установить новую пружину, снимите спусковой рычаг с узла и проденьте крючок пружины через отверстие в рычаге, затем наденьте виток пружины на Т-образную планку у основания рычага.

Длинный прямой провод, выходящий из витка, должен быть направлен от рычага.

Установите спусковой рычаг обратно в узел, убедившись, что прямой конец пружины надежно зафиксирован за выступающей пластиковой частью узла спуска.

Установите лоток, кронштейн лотка и выключатель спуска (в обратном порядке шагу 7) и проверьте, что рычаг закреплён, выключатель срабатывает при нажатии на рычаг и пружина возвращает рычаг в исходное положение при отпускании.

Соберите устройство, выполнив шаги 1–6 в обратном порядке.

Примечание 1: В зависимости от используемого инструмента вам может потребоваться снять упор для портафильтра, чтобы установить внутренний шестигранный болт, фиксирующий основание узла спуска. Это можно сделать спереди устройства тем же шестигранным ключом/головкой номер 5.

Примечание 2: При установке кольца регулировки помола убедитесь, что оно правильно ориентировано для регулировки помола. Для этого поверните жернов против часовой стрелки до упора, затем поверните очень слегка по часовой стрелке (в сторону «КРУПНЫЙ») перед установкой кольца, чтобы низкие числа оказались над узлом спуска/лотком для жмыха в передней части устройства.
