Замена мотора щеточного вала Shark ION RV754

Положите устройство на спину колесами вверх.

Используйте отвёртку Phillips #1, чтобы выкрутить один винт, крепящий крышку отсека аккумулятора.

С помощью пальца подденьте крышку отсека за небольшую выемку рядом с ней и снимите её.

Поднимите аккумулятор чуть выше отсека, чтобы получить доступ к разъёму аккумулятора.

Сожмите защёлку у разъёма и потяните прямо вверх, чтобы отсоединить его.

Полностью извлеките аккумулятор.

Используйте торцевую отвертку Torx security TR15, чтобы выкрутить пять винтов длиной 13,85 мм из корпусных узлов левого и правого колёс.

Поднимите узел колеса, чтобы получить доступ к кабельным разъёмам, которые подключены к колёсам.

Сожмите защёлку у разъёма и потяните прямо, чтобы отсоединить его от колеса.

Снимите узел колеса.

Повторите шаги для снятия другого колеса.

Нажмите на защёлку пылевого контейнера и сдвиньте контейнер, чтобы извлечь его.

Снимите 5 винтов 9,30 мм, крепящих отделку бампера, с помощью отвертки Torx TR8.

Используйте монтажный инструмент или лопатку, чтобы освободить защёлки, удерживающие отделку бампера.

Осторожно снимите отделку бампера с пылесоса.

Снимите передний бампер с пылесоса.

Используйте торцевую отвертку безопасности TR8, чтобы выкрутить пять винтов длиной 13,9 мм снизу пылесоса.

Эти винты 13,9 мм находятся в глубоких выемках, и отвертка TR8 потребует удлинителя или узкого вала для доступа к ним.

Выкрутите два винта 9,3 мм снизу пылесоса рядом с полостью пылевого контейнера с помощью торцевой отвертки безопасности TR15.

Чтобы разделить корпус пылесоса, одной рукой удерживайте низ, а другой тяните из recessа щеточного вала.

Снимите 6 разъёмов проводки с левой стороны платы, как показано.

Снимите 6 разъёмов проводки с правой стороны платы тем же способом.

Для полезных советов по снятию кабелей с платы ознакомьтесь с руководством Опознавание и отключение кабельных разъёмов.

Будьте осторожны при отсоединении проводных разъёмов от платы, чтобы не повредить провода, гнёзда или плату.

Рекомендуется сохранить справочное фото для повторного подсоединения проводов позже, так как многие из них очень похожи по цвету и размеру.

Используйте отвёртку Phillips #1, чтобы выкрутить пять винтов 9,80 мм, удерживающих плату.

Осторожно снимите плату, потянув её вверх, как показано, и отложите в сторону.

Снимите три винта 11,6 мм, крепящие мотор всасывания, с помощью отвёртки Phillips #1.

Отключите оставшиеся провода, подключённые к мотору всасывания, и отведите провода в сторону, чтобы не тянуть за них при снятии мотора.

Поднимите мотор всасывания вверх, чтобы снять его.

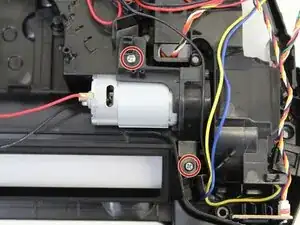

Используйте отвёртку Phillips #1, чтобы выкрутить два винта 4,8 мм, удерживающих мотор щеточного вала.

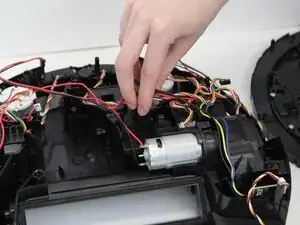

Снимите провода, прикреплённые к зажиму, аккуратно потянув их в сторону.

Для полезных советов по снятию кабелей с платы ознакомьтесь с руководством Опознавание и отключение кабельных разъёмов.

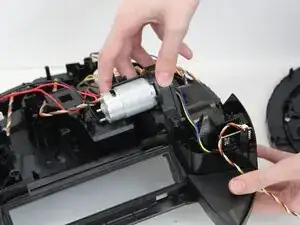

Поднимите мотор щеточного вала вверх, чтобы снять его.
