Замена вакуумного мотора Shark ION RV754

Уложите устройство на спину так, чтобы колеса были обращены вверх.

Используйте отвертку Phillips #1, чтобы удалить единственный винт, держущий крышку батарейного отсека.

Подденьте крышку батареи пальцем, используя маленькое углубление рядом с ней.

Поднимите батарею чуть выше отсека, чтобы получить доступ к соединителю батареи.

Сожмите язычок на соединителе и потяните его прямо вверх, чтобы отключить.

Полностью извлеките батарею.

Используйте отвертку Torx TR15 для удаления пяти винтов 13.85 мм с левых и правых колесных узлов.

Поднимите колесный узел, чтобы получить доступ к кабельным соединителям, прикрепленным к колесам.

Сожмите язычок на соединителе и потяните его прямо наружу, чтобы отключить от колеса.

Снимите колесный узел.

Повторите шаги, чтобы снять другое колесо.

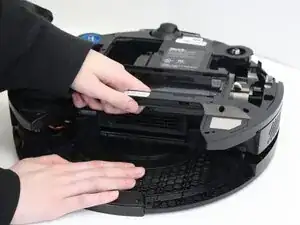

Нажмите защелку контейнера для пыли и проведите контейнер, чтобы удалить его.

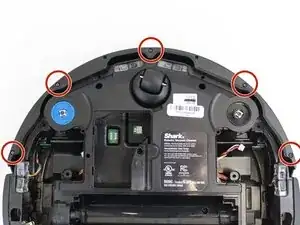

Удалите 5 винтов 9.30 мм, удерживающих отделку бампера, используя отвертку Torx TR8.

Используйте инструмент для открытия или лопатку, чтобы освободить зажимы, удерживающие отделку бампера.

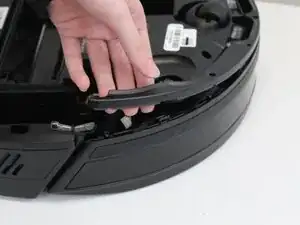

Аккуратно снимите отделку бампера с пылесоса.

Поднимите передний бампер с пылесоса.

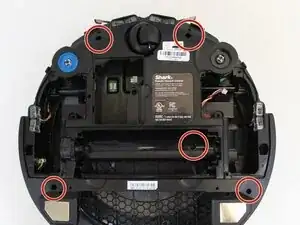

Используйте отвертку Torx TR8 для удаления пяти винтов 13.9 мм с нижней части пылесоса.

Эти винты 13.9 мм находятся в глубоких углублениях, и отвертка TR8 потребует удлинителя или узкого штанги, чтобы достать до них.

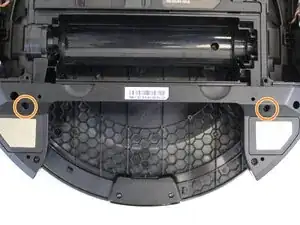

Удалите два винта 9.3 мм с нижней части пылесоса около отсека для контейнера для пыли, используя отвертку Torx TR15.

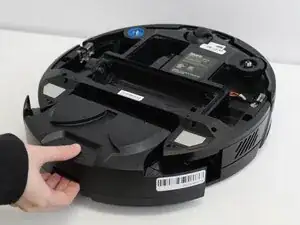

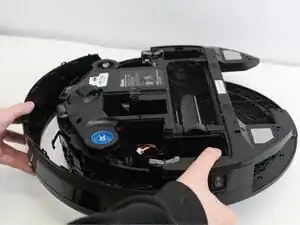

Чтобы разделить корпус пылесоса, положите одну руку на дно и тяните другой рукой из углубления для щетки.

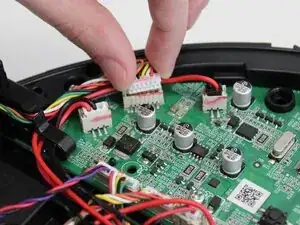

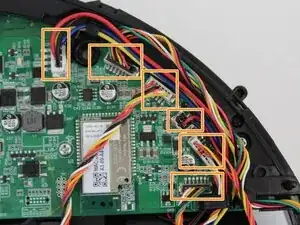

Снимите 6 проводных соединителей печатной платы с левой стороны платы, как показано.

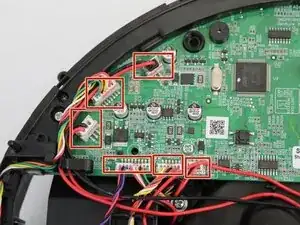

Снимите 6 проводных соединителей печатной платы с правой стороны платы тем же способом.

Для полезных советов по снятию кабелей с платы посмотрите руководство Опознавание и отсоединение кабельных соединителей.

Будьте осторожны при отключении проводных соединителей от печатной платы, чтобы не повредить провода, разъемы или печатную плату.

Полезно сохранить эталонное изображение для повторного подключения проводов позже, так как многие из них очень похожи по цвету и размеру.

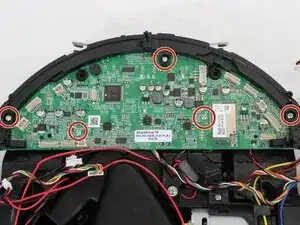

Используйте отвертку Phillips #1, чтобы удалить пять винтов 9.80 мм с печатной платы.

Аккуратно снимите печатную плату, потянув за нее вверх, и отложите в сторону.

Удалите три винта 11.6 мм, удерживающие вакуумный мотор, используя отвертку Phillips #1.

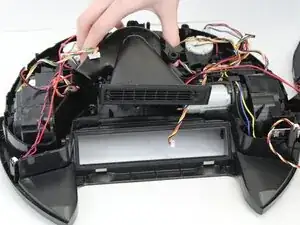

Отключите оставшиеся провода, подключенные к вакуумному мотору, и отодвиньте провода в сторону, чтобы избежать натяжения при снятии вакуумного мотора.

Поднимите вакуумный мотор, чтобы снять его.
