Замена кнопки "Clean" на iRobot Roomba 560

Бытовая техника

Этот гид применим, с незначительными вариациями, ко всем моделям серии Roomba 500/600 (любая модель, начинающаяся с 5 или 6).

Этот гид можно использовать для удаления и/или замены сломанной или застрявшей кнопки "clean". Этот процесс более сложный и длительный, чем другие инструкции по Roomba 560. Будьте готовы снять верхнюю серебристую панель, чтобы получить доступ к плате управления, на которой находится кнопка.

Шаг 1

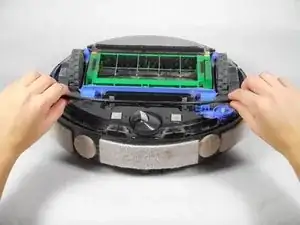

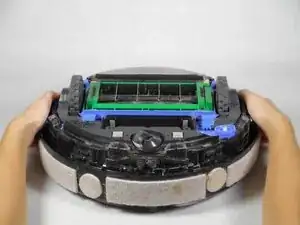

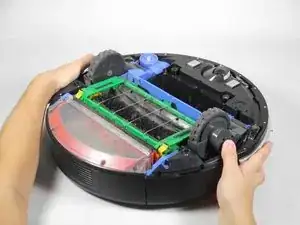

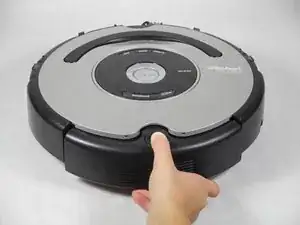

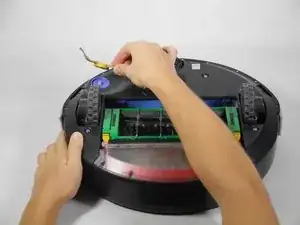

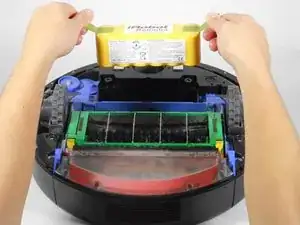

Поверните Roomba так, чтобы бампер находился перед вами.

Шаг 2

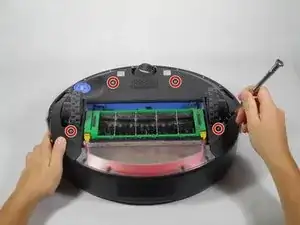

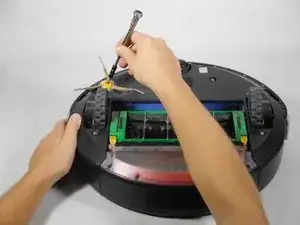

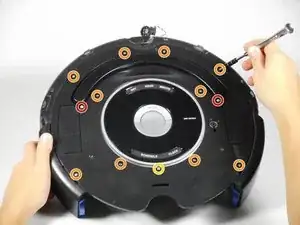

Используя отвертку Phillips #1, открутите десять винтов длиной 10 мм на бампере, которые идут вдоль внешнего края Roomba.

Шаг 3

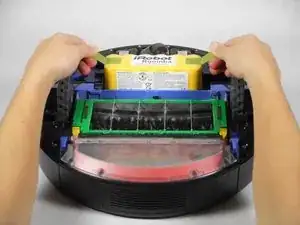

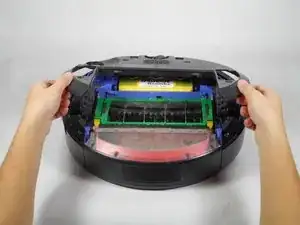

Поднимите тонкую верхнюю крышку, которая удерживает бампер на месте.

Шаг 4

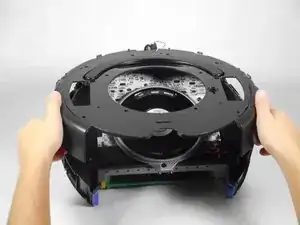

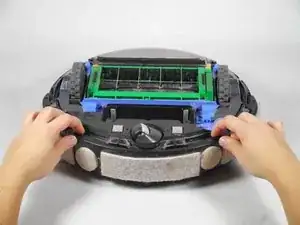

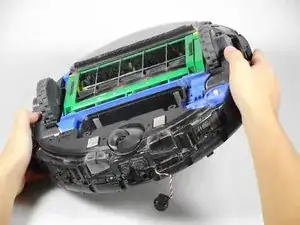

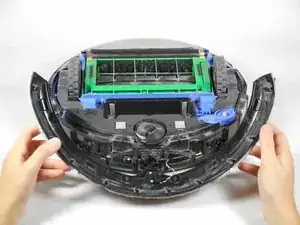

Осторожно поднимите устройство вверх от бампера, чтобы отсоединить эти две части.

Есть провода, соединяющие бампер с устройством. Будьте осторожны, поднимая устройство от бампера, чтобы не повредить эти провода.

Шаг 5

Поднимите бампер вверх для удобства доступа.

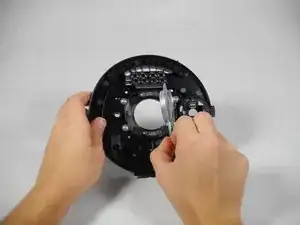

Открутите два винта длиной 5 мм, которые соединяют красные и белые провода с устройством, используя отвертку Phillips #1.

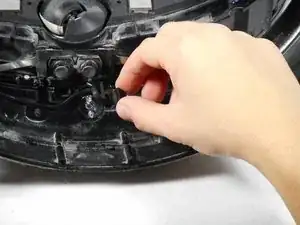

Датчик можно отключить от материнской платы, чтобы бампер не висел на Roomba.

Шаг 6

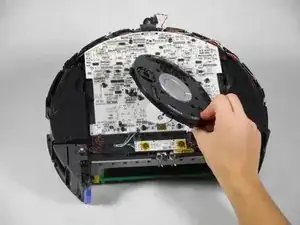

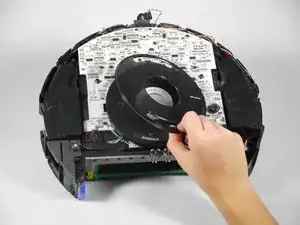

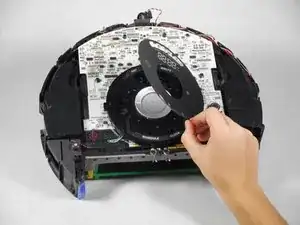

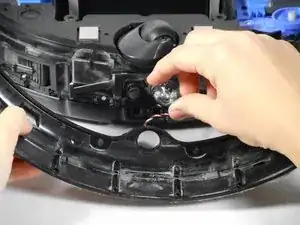

Снимите черную круговую панель с линзы.

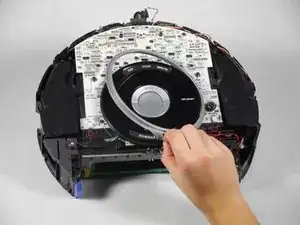

Поднимите прозрачную линзу с другой стороны бампера и замените ее новой линзой.

Шаг 7

Поверните устройство так, чтобы оно было обращено вверх кнопкой для пылесоса перед вами.

Нажмите на кнопку пылесоса и вытащите контейнер из устройства.

Шаг 8

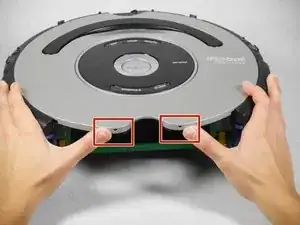

Используйте руки, чтобы отсоединить защелки между серебристой панелью и черной панелью, расположенной там, где был контейнер для пылесоса.

Шаг 9

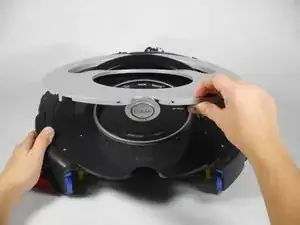

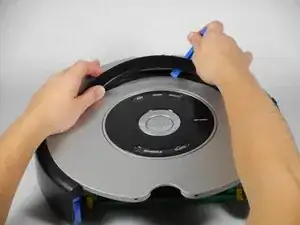

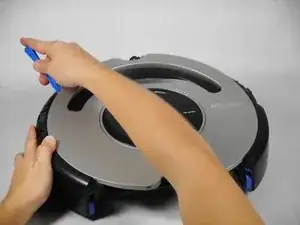

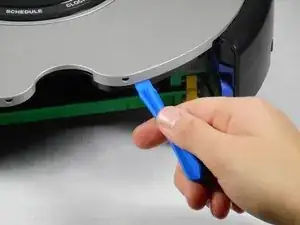

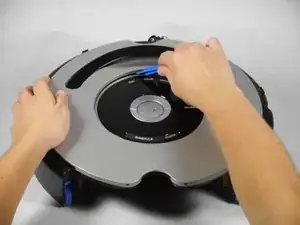

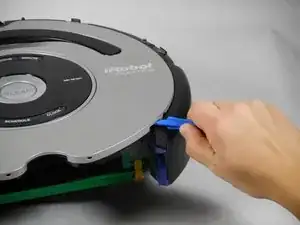

Используя пластиковый инструмент для открытия, пройдите по внешним краям серебристой панели и отсоедините защелки, удерживающие ее на месте.

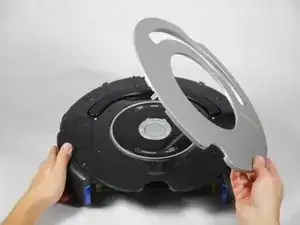

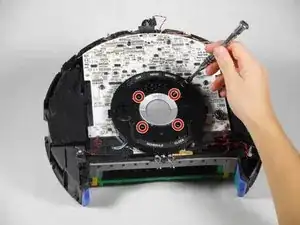

При поднятии верхней панели от внутреннего корпуса делайте это осторожно. Никогда не "с force" не пытайтесь отсоединить верхнюю панель, иначе вы рискуете сломать детали.
