Замена ручки iRobot Roomba 560

Поверните Roomba вверх дном.

Открутите единственный 5 мм винт на желтой боковой щетке с помощью отвертки Philips #2.

Поднимите желтую боковую щетку, сняв ее с устройства.

С помощью отвертки Philips #2 открутите четыре 10 мм винта, удерживающие заднюю панель на месте.

Поднимите заднюю панель, чтобы снять ее с устройства.

Поднимите желтую батарею, потянув за зеленые язычки по бокам.

Обращайтесь с батареей осторожно.

Поверните Roomba так, чтобы бампер оказался перед Вами.

С помощью отвертки Philips #1 открутите десять 10 мм винтов на бампере, которые идут вдоль внешнего края Roomba.

Поднимите тонкую верхнюю крышку, удерживающую бампер на месте.

Осторожно поднимите устройство вверх от бампера, чтобы отделить эти две части.

Есть провода, соединяющие бампер с устройством. Будьте осторожны при подъеме устройства, чтобы не повредить эти провода.

Поднимите бампер вверх для удобного доступа.

Открутите два 5 мм винта, которые соединяют красные и белые провода с устройством, с помощью отвертки Philips #1.

Датчик можно отключить от материнской платы, чтобы бампер не свисал с Roomba.

Снимите круглую черную панель с линзы.

Поднимите прозрачную линзу, которая находится на другой стороне бампера, и замените ее на новую линзу.

Переверните устройство так, чтобы оно было лицом вверх с бункером для пыли перед Вами.

Нажмите кнопку бункера для пыли и вытяните бункер из устройства.

Используйте руки, чтобы отстегнуть защёлки между серебристой панелью и черной панелью, расположенной там, где был бункер для пыли.

Используя пластиковый инструмент для открытия, пройдите по внешним краям серебристой панели и отстегните защёлки, удерживающие ее на месте.

При поддевании верхней панели от внутреннего корпуса делайте это осторожно. Никогда не "силами" не снимайте верхнюю панель, иначе вы рискуете сломать части.

Поднимите черную ручку и используйте пластиковый инструмент для открытия, чтобы отсоединить защёлки под ней.

Используйте тот же инструмент, чтобы отжать серебристую крышку от черной центральной платы управления.

Снимите серебристую панель с черной панели.

Используйте отвертку Philips #2 для удаления следующих винтов:

Два винта длиной 7,5 мм с обоих концов полукруглой ручки

Десять винтов длиной 5 мм

Используйте отвертку Philips #1 для удаления 5 мм винта в нижней части платы управления.

Снимите черную панель с устройства.

Это обеспечит доступ к материнской плате и черной круглой панели управления.

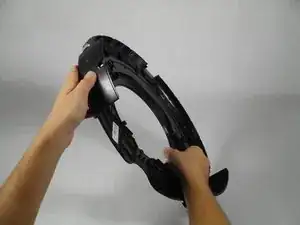

Держите черную панель перед собой, ручка обращена к другой стороне.

Найдите две петли, которые будут нажаты на следующем шаге.

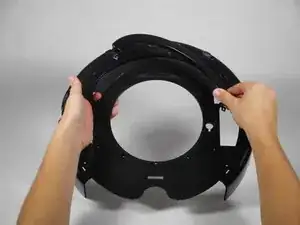

Поверните черную панель так, чтобы ручка была обращена к Вам.

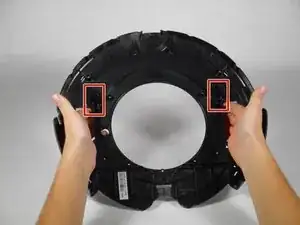

Вставьте руки через прямоугольные отверстия.

Используя указательные пальцы, нажмите на петли, которые были определены на предыдущем шаге.

Поднимите черную ручку для замены.
