Как разобрать и очистить Roomba 560

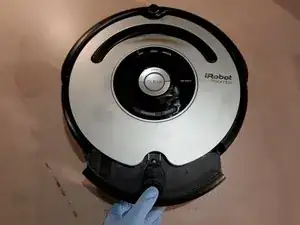

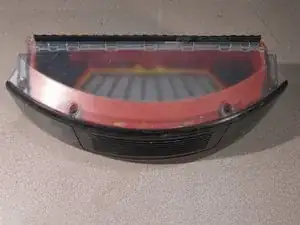

Снимите пылесборник с Roomba. Это будет первая под-узла, которую нужно очистить.

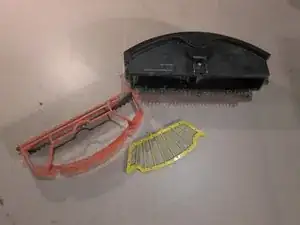

Откройте красную крышку пылесборника. Удалите мусор из пылесборника.

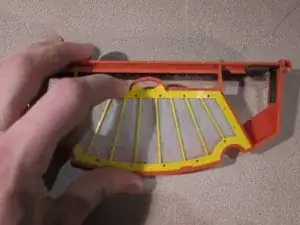

Выньте фильтр из красной крышки пылесборника.

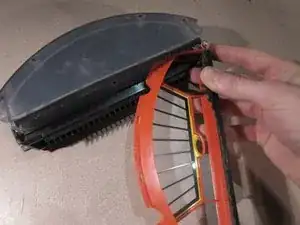

Снимите красную крышку пылесборника, аккуратно нажав на красную крышку вблизи петли.

Переверните пылесборник.

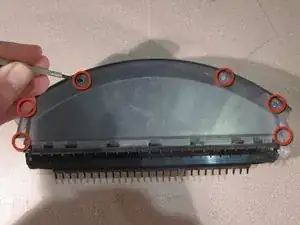

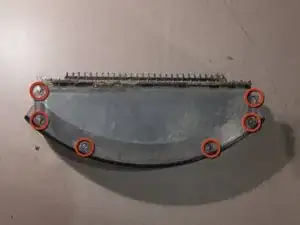

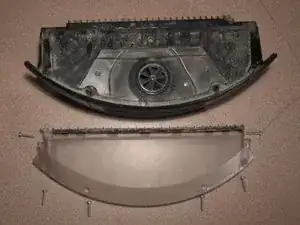

Выверните 6 винтов из прозрачной нижней крышки пылесборника.

Снимите прозрачную нижнюю крышку пылесборника.

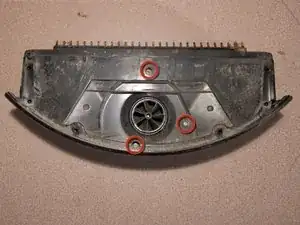

Выверните три винта из оставшегося узла пылесборника.

Поднимите и снимите среднюю пластину с узла пылесборника.

Выдвиньте и снимите решётку выпуска воздуха из узла пылесборника.

Переверните верхнюю пластину пылесборника так, чтобы кнопка сброса была сверху.

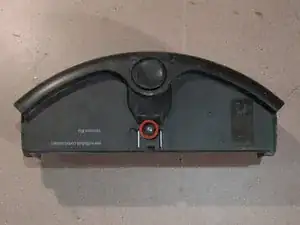

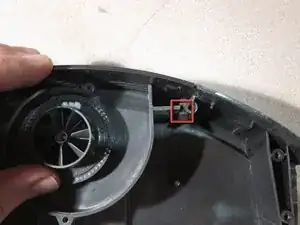

Выверните винт из верхней пластины.

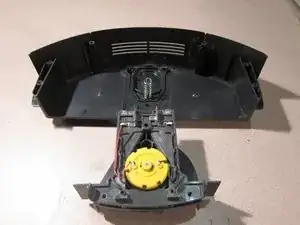

Снимите блок вентилятора, кнопку и пружину.

Выверните два винта из блока вентилятора.

Удалите грязь и мусор с верхней части блока вентилятора.

Осторожно поднимите верхнюю часть блока вентилятора. НЕ ОТДЕЛЯЙТЕ ПРОВОДЫ.

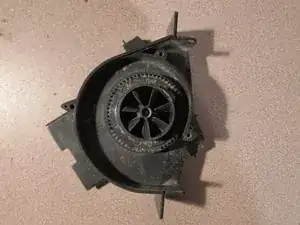

Очистите нижнюю сторону крышки вентилятора и вокруг вентилятора.

Установите крышку вентилятора на место и закрепите двумя винтами.

Переверните блок вентилятора.

Очистите нижнюю поверхность блока вентилятора.

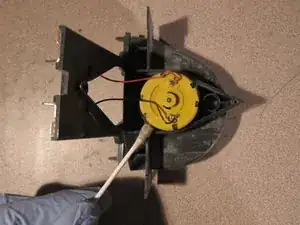

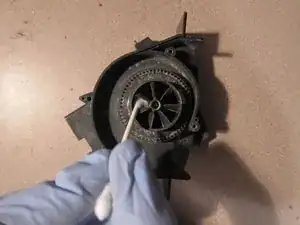

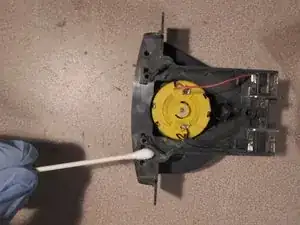

Очистите лопасти вентилятора ватной палочкой.

Поставьте блок вентилятора на бок.

Снова очистите лопасти вентилятора ватной палочкой.

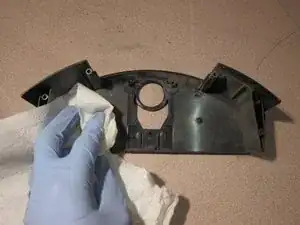

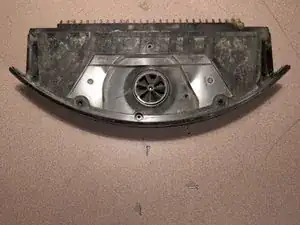

Очистите все поверхности верхней пластины пылесборника.

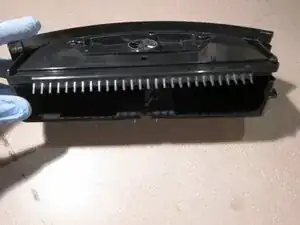

Очистите все стороны решётки вентиляции и пространство между планками решётки.

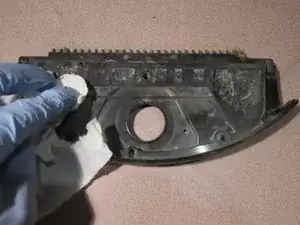

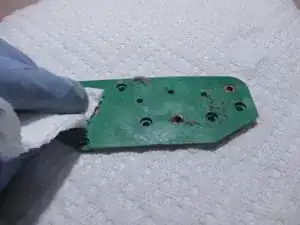

Очистите все поверхности средней пластины пылесборника.

Очистите зубья на переднем крае пластины.

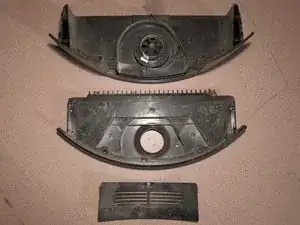

Соберите обратно блок вентилятора, решётку выпуска, кнопку, пружину кнопки, а также верхнюю и среднюю пластины пылесборника.

Убедитесь, что блок вентилятора задвинут в два паза.

Замените 3 винта на средней пластине и 1 винт на верхней пластине.

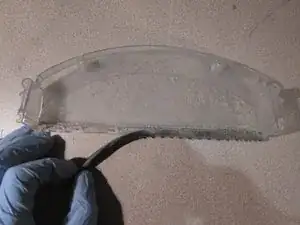

Очистите все поверхности прозрачной крышки пылесборника.

Снимите резиновую полоску и очистите под ней.

Очистите все поверхности резиновой полоски.

Установите резиновую полоску обратно.

Очистите все поверхности красной крышки пылесборника.

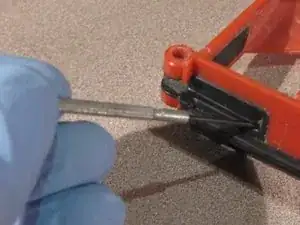

Очистите внутренние углы с помощью небольшой плоской отвёртки или пика.

Для наилучшего результата замените фильтр новым фильтром.

Прикрутите прозрачную крышку пылесборника к узлу пылесборника (см. шаг 11) шестью винтами.

Установите красную крышку пылесборника.

Отложите чистый пылесборник в сторону.

Переверните Roomba так, чтобы щётки были сверху.

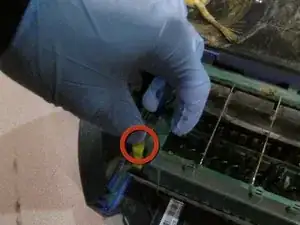

Откройте отсек щёток, нажав на жёлтые защёлки и подняв зелёную крышку корпуса щёток.

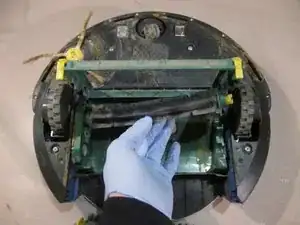

Снимите обе щётки, поднимая с правой стороны щёток.

Снимите два жёлтых заглушки с щётки с щетиной.

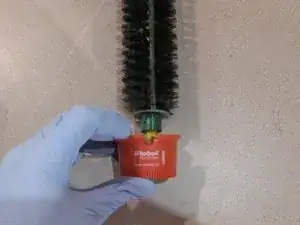

Пропустите щётку через красный инструмент для очистки щёток, входящий в комплект с Roomba.

Повторяйте несколько раз, пока инструмент для очистки больше не будет захватывать волосы/волокна.

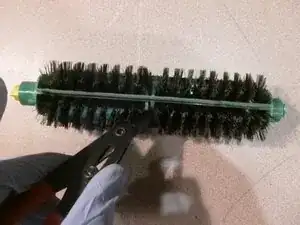

Перережьте стяжку кусачками и снимите стяжку со щётки.

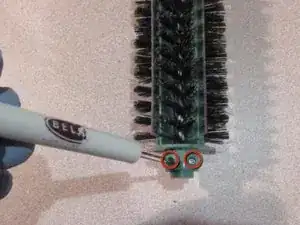

Выверните четыре винта с концов щётки.

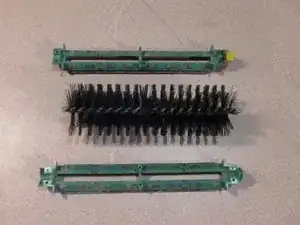

Разъедините зелёный корпус щётки.

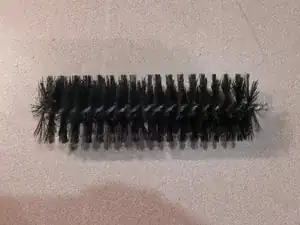

Опрыскайте щетину универсальным чистящим средством.

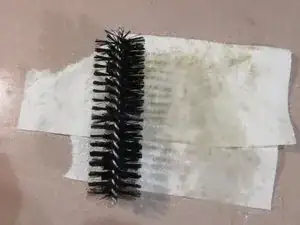

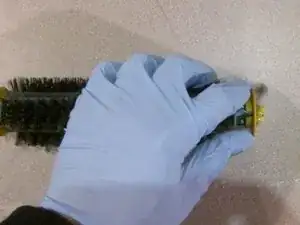

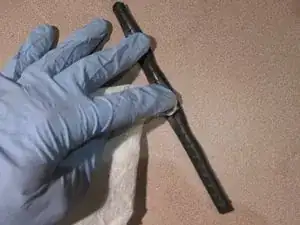

Сожмите стержень щётки бумажным полотенцем и протяните стержень через полотенце.

Повторяйте несколько раз, пока щетина не станет чистой.

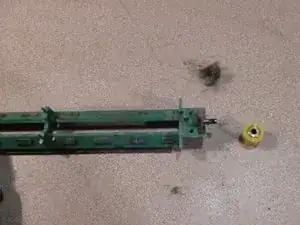

Снимите жёлтый подшипник с зелёного корпуса щетины.

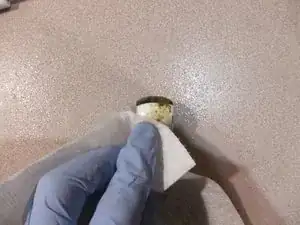

Очистите жёлтый подшипник и удалите волосы/волокна с оси.

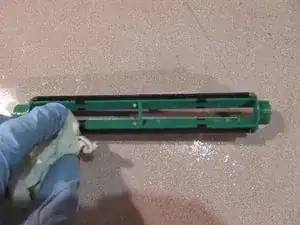

Очистите все поверхности обеих частей зелёного корпуса щетины.

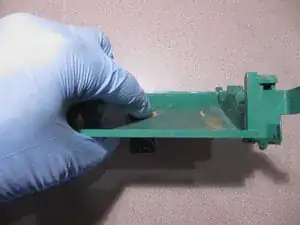

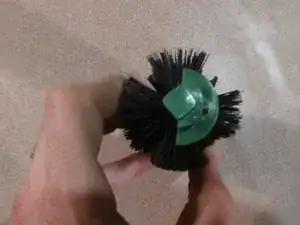

Для сборки зелёного корпуса щетки прижмите зелёный корпус к стороне одного ряда щетины.

Надавливайте на щетину, пока она больше не будет расходиться веером и кончики щетинок не выровняются с длинным пазом в зелёном корпусе щетки.

Поверните зелёный корпус щетки так, чтобы линия щетины прошла через паз в зелёном корпусе.

Повторите шаг для другого зелёного корпуса щетки.

Замените 4 винта на торцах щетки.

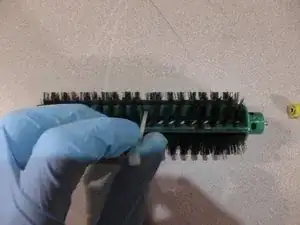

Пропустите стяжку через отверстия рядом с центром щетки. Затяните стяжку и обрежьте излишек.

Прикрепите жёлтый подшипник и две жёлтые торцевые крышки.

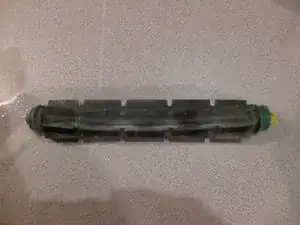

Отложите для последующей установки.

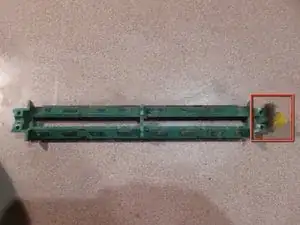

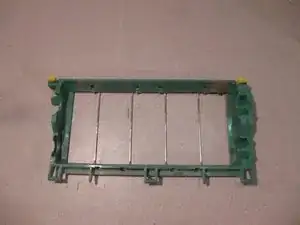

Снимите пластиковую скребковую планку из корпуса щетки.

Снимите жёлтую пластиковую торцевую деталь с оси.

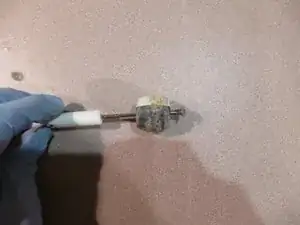

Удалите волосы и мусор с обоих концов оси. Возможно, потребуется использовать маленькую швейную лезвие или маникюрные ножницы для удаления волос с оси.

Распылите очиститель по всем поверхностям. Протрите бумажным полотенцем. При необходимости используйте мелкие инструменты для чистки.

Очистите жёлтую пластиковую торцевую деталь очистителем и бумажным полотенцем или ватной палочкой.

Установите жёлтую пластиковую торцевую деталь обратно на ось.

Отложите для последующей установки.

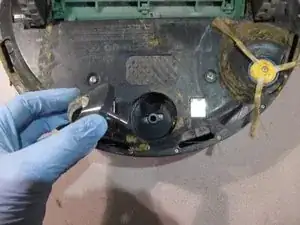

Положите Roomba колёсами вверх, возьмитесь за переднее колесо и энергично потяните прямо вверх, чтобы снять колесо.

С внутренней стороны корпуса колеса выдавите колесо из корпуса.

Снимите ось с колеса.

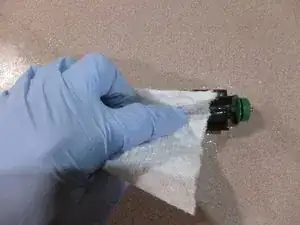

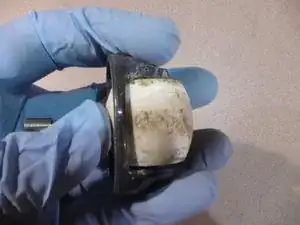

Тщательно очистите ось и колесо бумажным полотенцем и очистителем.

Тщательно очистите корпус колеса бумажным полотенцем, ватной палочкой и очистителем.

Соберите корпус колеса, вставив ось в колесо и нажав колесо с осью обратно в корпус колеса.

НЕ устанавливайте корпус колеса обратно в корпус Roomba. Это будет сделано позже.

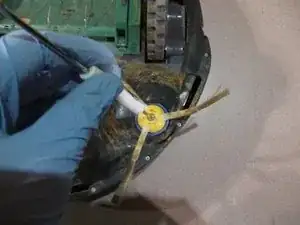

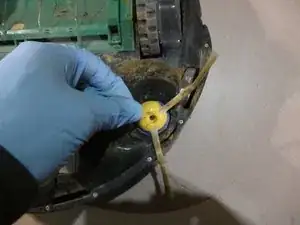

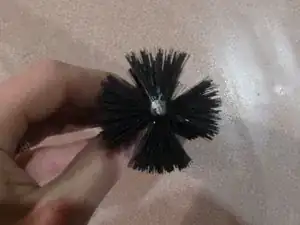

Уберите центральный винт с боковой щётки и отложите.

Снимите щётку с корпуса Roomba, поддев за любой набор щетинок.

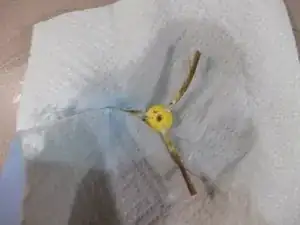

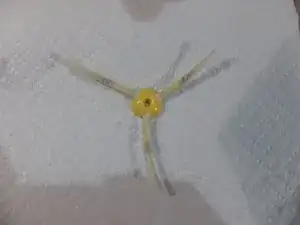

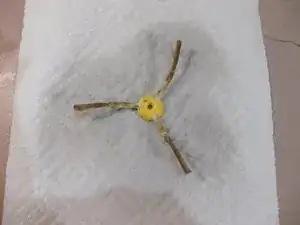

Положите боковую щётку на бумажное полотенце и обильно смочите очистителем.

Потрите каждый набор щетинок бумажным полотенцем, пока щетинки не станут чистыми и без мусора.

Положите боковую щётку на чистое бумажное полотенце и обильно смочите отбеливателем.

Потрите каждый набор щетинок бумажным полотенцем так же, как делали ранее с очистителем.

Отложите для последующей сборки.

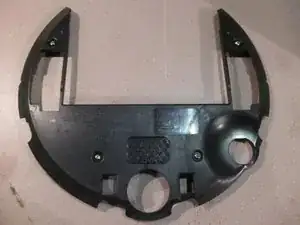

Открутите 4 винта с нижней стороны Roomba. Винты отделятся от нижней пластиковой панели.

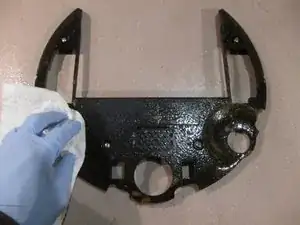

Распылите очиститель и протрите бумажным полотенцем. При необходимости используйте мелкие инструменты для чистки.

Отложите для последующей установки.

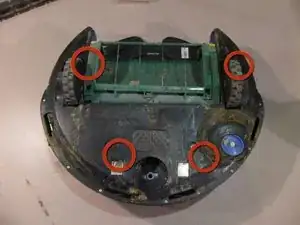

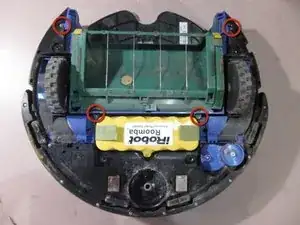

Открутите 4 винта вокруг корпуса корзины щёток. Винты не отделяются от корпуса корзины щёток.

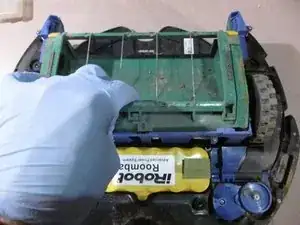

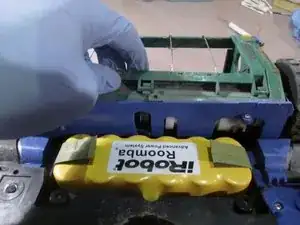

Поднимите сборку корзины щёток из корпуса Roomba.

Положите сборку щёток так, чтобы синяя часть корпуса была вниз.

Откройте крышку корзины

Снимите крышку корзины, энергично потянув вверх за петли. Снимайте по одной петле за раз.

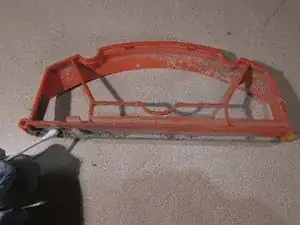

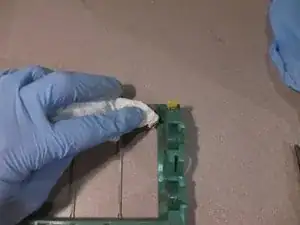

Очистите все поверхности корзины щёток очистителем, бумажными полотенцами и ватными палочками. Для очистки узких углов и пазов может понадобиться крючок.

Положите корпус корзины щёток вверх дном (синяя часть вверх).

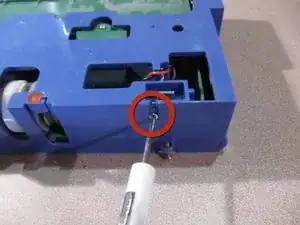

Снимите винт, закрепляющий дочернюю плату.

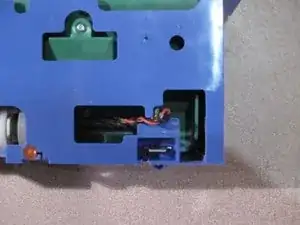

Переместите чёрный и красный провода внутрь синего корпуса. Это требуется при отделении зелёной сборки корзины щёток от синего корпуса.

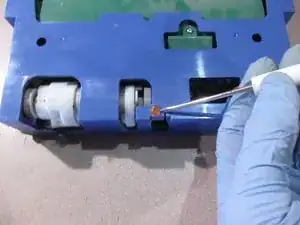

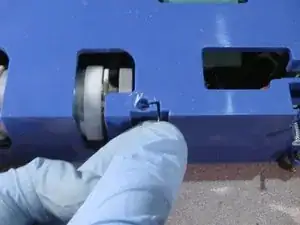

Снимите красную наклейку. Она удерживает небольшой круглый груз, прикреплённый к кабелю.

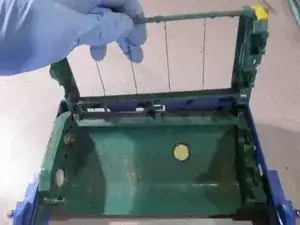

Протяните кабель через канал. Этот кабель ограничивает ход синего корпуса.

Переверните сборку корзины щёток. Расположите так, чтобы к вам были обращены две «рукояти».

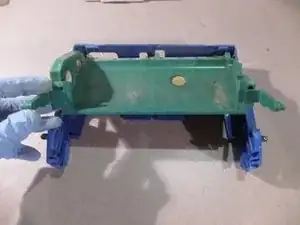

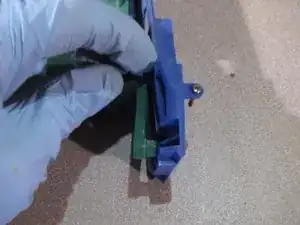

С одной стороны разъедините зелёную рукоять корпуса от синей рукояти и подденьте её вверх.

Повторите с другой стороны. Зелёная сборка корзины щёток выйдет из синего корпуса.

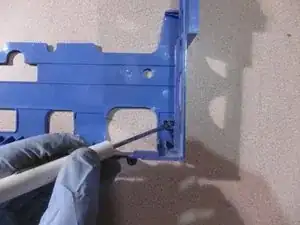

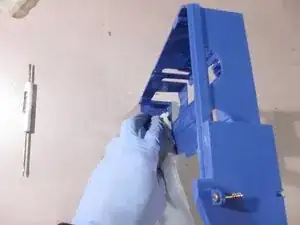

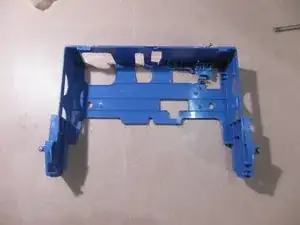

Очистите все поверхности синего корпуса с помощью очищающего средства, бумажных полотенец и ватных палочек. Используйте крючок, чтобы удалить загрязнения из узких мест.

Поставьте зелёную корзину для щёток вверх дном.

Удалите 2 винта, фиксирующие квадратную крышку датчика. Отложите крышку датчика в сторону.

Снимите дочернюю плату с крепления дочерней платы.

Переверните зелёную корзину для щёток обратно.

Снимите датчик, аккуратно нажав на серебристый диск.

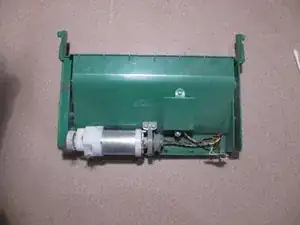

Переверните зелёную корзину для щёток так, чтобы мотор оказался сверху.

Удалите 2 винта, фиксирующие серую опору мотора к зелёной корзине для щёток.

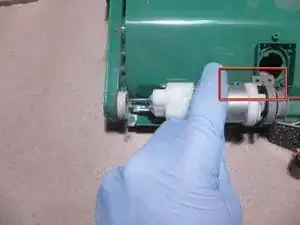

Вытяните мотор вбок из редуктора.

Снимите пенопластовую втулку и отложите её в сторону.

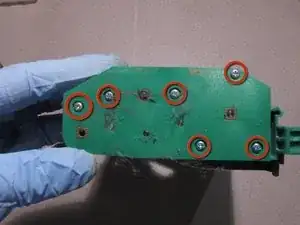

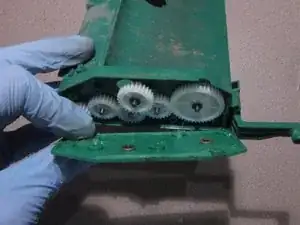

Удалите 6 винтов из корпуса шестерёнок.

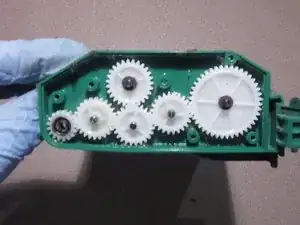

Оттяните переднюю крышку от корпуса корзины для щёток.

Очистите все поверхности зелёного корпуса с помощью очищающего средства, бумажных полотенец и ватных палочек. Используйте крючок, чтобы удалить загрязнения из узких мест.
