Замена мотора боковой щетки iRobot Roomba 551
В этом руководстве объясняется, как снять мотор боковой щетки с вашего Roomba.
Шаг 1
Положите ваш Roomba вверх дном на твердую поверхность.
Шаг 2
Держите боковую щетку на месте и с помощью отвертки Phillips #1 снимите винт 4.5 мм из центра щетки.
Шаг 3
Аккуратно потяните вверх за щетку, чтобы снять ее.
Шаг 4
Поверните Roomba вверх дном, чтобы дно было обращено к вам.
Шаг 5

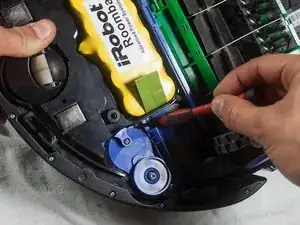

С помощью отвертки Phillips #2 снимите фиксированные винты, которые удерживают нижнюю крышку на месте.
Шаг 6
Осторожно поднимите нижнюю крышку.
Батарея удерживается на месте только нижней крышкой и может выпасть после ее снятия.
Шаг 7

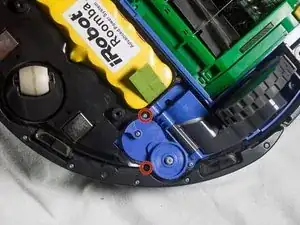

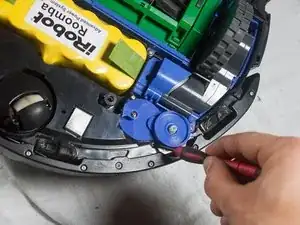

С помощью отвертки Phillips #1 снимите два фиксированных монтажных винта на сборке мотора бокового колеса.
Шаг 8

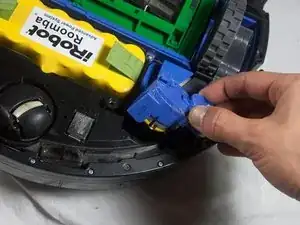

Аккуратно потяните за сборку мотора, чтобы снять ее.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
