Замена вентилятора iRobot Roomba 560
Этот гид описывает, как заменить весь модуль вентилятора, а не ремонтировать саму единицу, так как это потребует более сложных техник, таких как пайка. Эта замена необходима, когда грязь засоряет вентилятор из-за близкого расположения вентилятора и контейнера для пыли.
Шаг 1

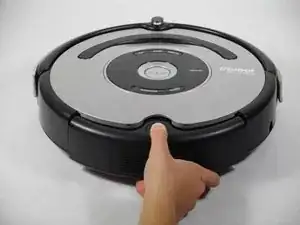

Нажмите черную круглую кнопку на заднем конце Roomba и вытащите контейнер на себя, чтобы удалить контейнер для пыли.
Шаг 2

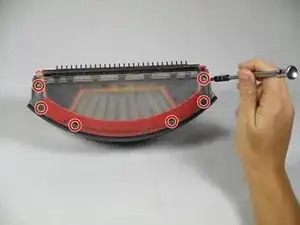

Положите контейнер для пыли и снимите шесть винтов 15 мм вокруг внешней части контейнера с помощью отвертки Phillips JIS #1.

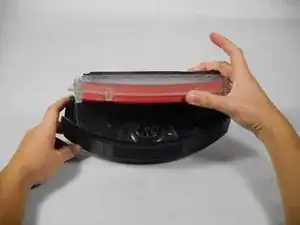

Снимите верхнюю часть контейнера для пыли, потянув её прямо вверх.
Контейнер состоит из двух частей (прозрачного верхнего корпуса и красного нижнего фильтра). Чтобы избежать беспорядка, будьте осторожны, чтобы эти две части не отсоединились, если только не над мусорным ведром.
Шаг 3

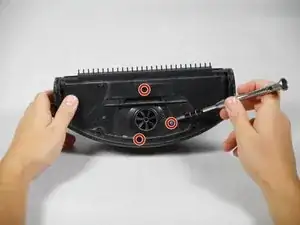

Снимите три винта 10 мм, окружающие вентилятор, с помощью отвертки Phillips JIS #1.

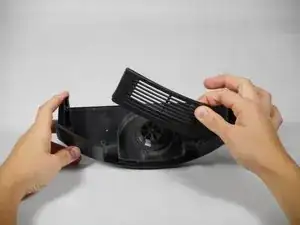

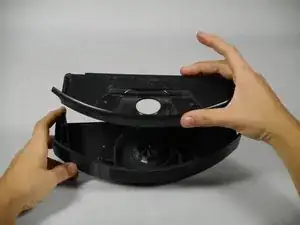

Снимите корпус, окружающий вентилятор, потянув его прямо вверх.
Корпус состоит из 2 частей (большого верхнего корпуса и маленького воздушного фильтра). Если эти части отсоединятся, их очень легко собрать обратно. Не потеряйте воздушный фильтр.
Шаг 4

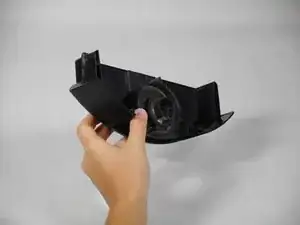

Переверните оставшуюся часть корпуса вентилятора и снимите один винт 15 мм, используя отвертку Phillips JIS #1.

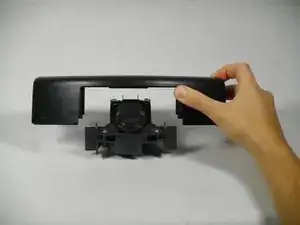

Снимите корпус с вентилятора и батарейного модуля, потянув его прямо вверх.
Шаг 5

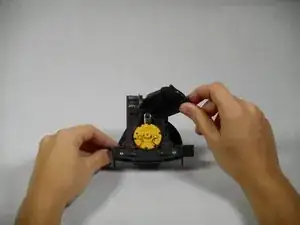

Снимите маленькую черную кнопку с верхней части батареи.
Сохраните пружину и крышку кнопки. Остальная часть сборки вентилятора (жёлтый мотор и черный корпус) должна быть заменена как единое целое.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
