Замена датчиков препятствий робота-пылесоса bObi

Снимите переднее колесо bObi, чтобы получить доступ к одному из винтов, удерживающих корпус bObi.

Убедитесь, что колесо повернуто ближе к передним датчикам касания bObi. Используйте отвертку как рычаг — колесо отщелкнется и выйдет наружу.

Выкрутите более крупный винт, расположенный глубже в отсеке колеса.

Снимите контейнер для пыли bObi.

Выкрутите 2 винта рядом с контейнером и 2 меньших винта над основными щетками.

Поднимите держатель щеток. Чтобы полностью отсоединить его, отключите штекер от bObi.

Снимите два винта на держателе контакта контейнера для пыли внутри bObi.

Под основными щетками находятся 4 винта. Выкрутите их и раскройте bObi, чтобы получить доступ к её основной плате.

Отсоедините два разъёма, соединяющие крышку bObi с основной платой — крышка будет полностью снята.

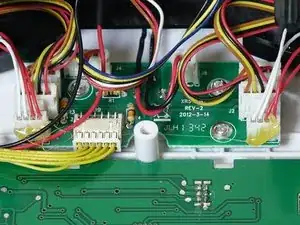

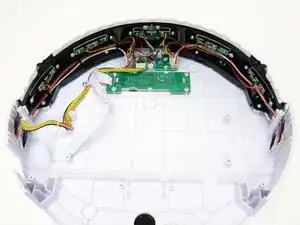

Все датчики обнаружения стен подключены к небольшой плате на внутренней стороне крышки.

Выполните тест проверки bObi, чтобы определить, какой датчик нуждается в ремонте. Затем снимите два винта, крепящих его к переднему бамперу.

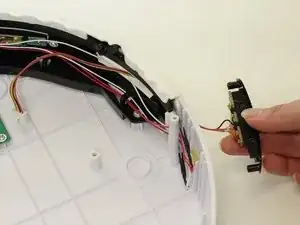

Вы сможете выдавить датчик изнутри крышки, чтобы он вышел из посадочного места в бампере.

Отключите соответствующий разъём от платы в крышке.

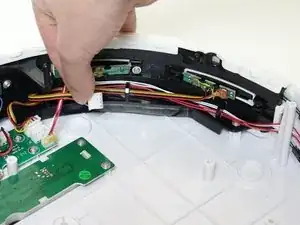

Снимите провода с держателей на внутренней стороне бампера.

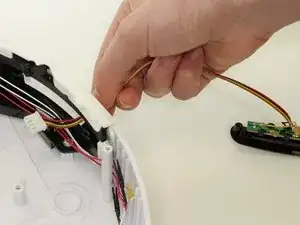

Протяните разъём и его провода через открытое пространство в бампере bObi.

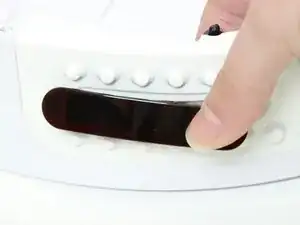

Протяните разъём цепи для запчасти через открытый паз датчика обнаружения препятствий.

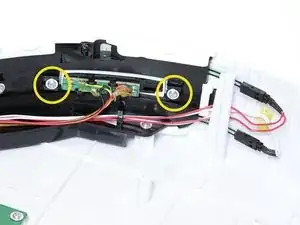

Установите сам датчик на место в бампере и закрутите два винта, которые его фиксируют к bObi.

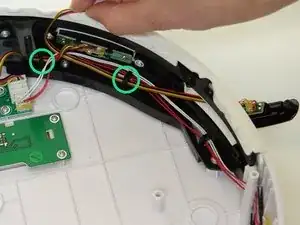

Пропустите провода разъёма датчика обратно через крючки на бампере bObi.

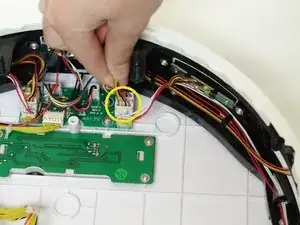

Затем подключите его к пустому гнезду на плате крышки bObi.

Для завершения ремонта следуйте руководству по закрытию bObi: Закрытие крышки bObi после ремонта
