Тестирование и замена переключателя выдачи льда в холодильнике LG

Перед началом ремонта отключите холодильник от сети.

Если Вы проводите тестирование или ремонт следующих узлов, возможно, потребуется также перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессор и тепловое защитное устройство

Сборка впускного клапана подачи воды

Чтобы снять левую ручку двери, сначала откройте правую дверь.

Используйте шестигранный ключ 2,5 мм, чтобы ослабить установочные винты в верхней и нижней частях левой ручки двери.

Снимите левую ручку двери, потянув её прямо на себя.

Блок диспенсера фиксируется очень прочными защёлками, из‑за чего его довольно трудно снять. Обратите внимание на примеры расположения защёлок на фотографиях:

Защёлки справа

Верхние защёлки

Защёлки слева (Примечание: на фото блок диспенсера перевёрнут, поэтому верхние левые защёлки находятся внизу фотографии.)

При разборке некоторые из этих защёлок могут сломаться. Не переживайте; для надёжной фиксации сборке не требуются все защёлки.

Используйте лопаточку, чтобы поддеть верхний край блока диспенсера.

Как только появится зазор, потяните край вниз кончиками пальцев.

Используйте дополнительные лопаточки, чтобы освободить защёлки, фиксирующие блок диспенсера к двери холодильника.

При желании можно использовать плоскую отвёртку для помощи. Будьте осторожны, чтобы не повредить дверь; Вы можете поцарапать поверхность двери или помять кромку отверстия диспенсера.

Схватите верхний край блока диспенсера по центру и потяните наружу.

Продолжайте поддевать и тянуть по периметру сборки, чтобы освободить её.

Схватите сборку крепко и вытащите её из двери холодильника.

Не тяните сборку совсем с двери. Блок всё ещё соединён множеством проводов. Они в основном подключены к левой стороне диспенсера.

Сожмите многократные разъёмы проводов и потяните их прямо, чтобы отсоединить от различных печатных плат.

Некоторые разъёмы могут быть постоянно закреплены на плате и не могут быть сняты.

Сожмите и разъедините различные разъёмы в жгуте проводки. На фото показаны два примера.

Используйте крестовую отвёртку, чтобы удалить винт, фиксирующий держатель печатной платы к сборке диспенсера. Во многих, но не во всех устройствах будет присутствовать эта плата и держатель.

Поднимите и снимите держатель печатной платы со сборки диспенсера.

Теперь Вы можете полностью снять диспенсер с холодильника.

Держатель печатной платы, если он есть, можно подвесить на проводах жгута, так как его вес невелик.

Если у Вас есть мультиметр, Вы можете проверить, исправен ли переключатель выдачи льда.

Установите мультиметр в режим проверки целостности цепи с звуковым сигналом.

Коснитесь одним щупом каждого клемм переключателя одновременно.

Нажмите пальцем на рабочий рычаг, связанный с переключателем; мультиметр должен подать звуковой сигнал и показать 1 Ом или меньше.

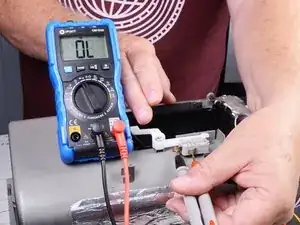

Отпустите рычаг — мультиметр не должен издавать звука и должен показывать OL (обрыв цепи).

Если переключатель не работает так, как описано выше, выполните следующие шаги для его замены.

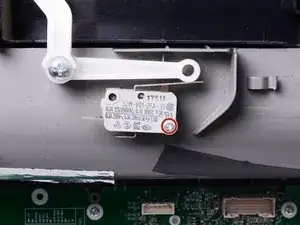

Используйте крестовую отвёртку, чтобы удалить винт(ы), фиксирующий(ие) переключатель выдачи льда к сборке диспенсера.

Снимите переключатель выдачи льда, поддев его с штифта, и удалите.
