Замена платы дисплея холодильника LG

Используйте это руководство для замены платы дисплея в вашем холодильнике LG.

Это руководство подходит для большинства холодильников LG. Руководство составлено на примере холодильника модели LG LFX25973. Если у вас другая модель, вы можете столкнуться с незначительными отличиями в разборке, но общий процесс ремонта останется тем же.

Плата дисплея отображает состояние вашего холодильника.

При её неисправности ряд функций на диспенсере может не работать, включая выбор типа льда и настройку температуры.

Доступ к плате дисплея требует определённых усилий. Придётся снять сборку диспенсера, что может быть довольно трудоёмко.

Шаг 1

Отключите холодильник от сети перед началом ремонта.

Если вы проводите проверку или ремонт следующих компонентов, возможно, потребуется также перекрыть и отключить подачу воды:

Электродвигатель вентилятора конденсатора

Электродвигатель компрессора и тепловое защитное устройство

Сборка клапана подачи воды

Шаг 2

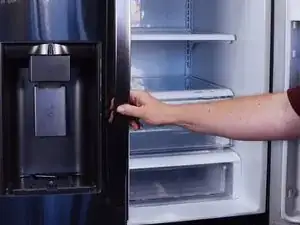

Для снятия ручки левой двери сначала откройте правую дверь.

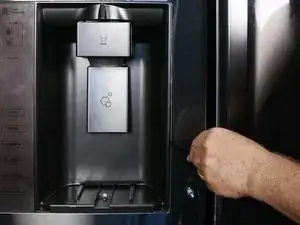

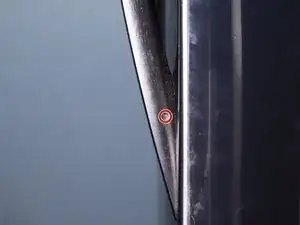

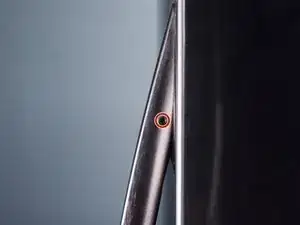

Используйте шестигранный ключ 2,5 мм, чтобы ослабить установочные винты вверху и внизу ручки левой двери.

Шаг 3

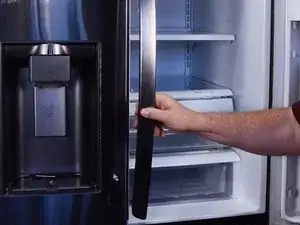

Снимите ручку левой двери, потянув её прямо на себя.

Шаг 4

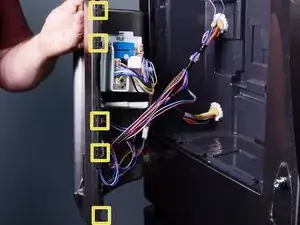

Сборка диспенсера зафиксирована очень прочными защёлками, из‑за чего её снять довольно сложно. Обратите внимание на примеры расположения защёлок на фотографиях:

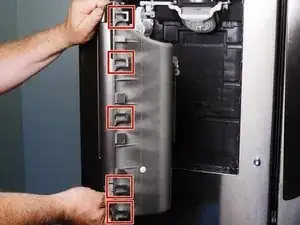

Защёлки справа

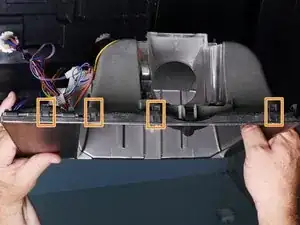

Верхние защёлки

Защёлки слева (обратите внимание, что на фото диспенсер перевернут, поэтому верхние левые защёлки находятся внизу фотографии.)

При разборке некоторые из этих защёлок могут сломаться. Не беспокойтесь; сборке не нужны все защёлки для надёжной фиксации.

Шаг 5

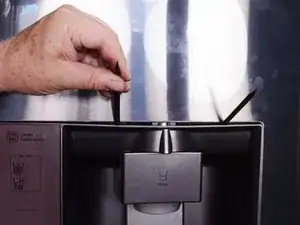

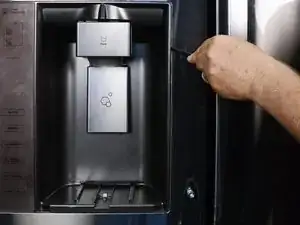

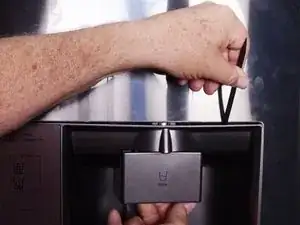

Используйте лопатку, чтобы поддеть верхний край сборки диспенсера.

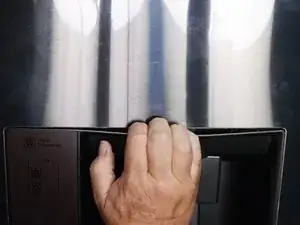

Когда появится зазор, потяните край вниз кончиками пальцев.

Используйте дополнительные лопатки, чтобы отстегнуть защёлки, фиксирующие сборку диспенсера на дверце холодильника.

По желанию можно использовать плоскую отвёртку для помощи в этом процессе. Будьте осторожны, чтобы не повредить дверь; вы можете поцарапать поверхность двери или помять кромку отверстия диспенсера.

Шаг 6

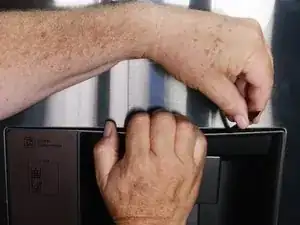

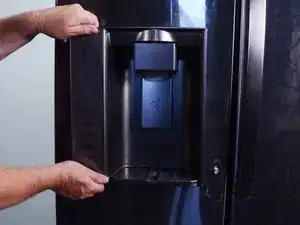

Схватите верхний край сборки диспенсера по центру и потяните наружу.

Продолжайте поддевать и тянуть по периметру сборки, чтобы освободить её.

Шаг 7

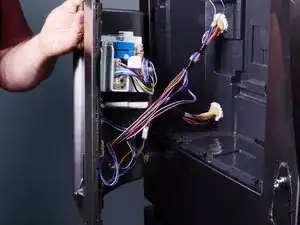

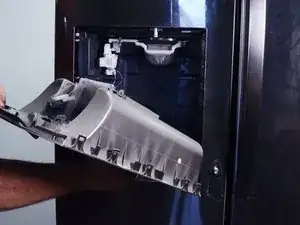

Плотно возьмите сборку и выньте её из дверцы холодильника.

Не пытайтесь полностью снять сборку с дверцы холодильника. Сборка всё ещё подключена множеством проводов. Большинство из них подключены к левой стороне диспенсера.

Шаг 8

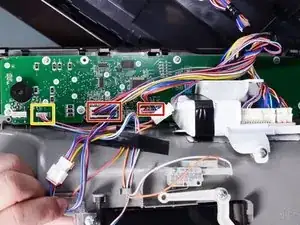

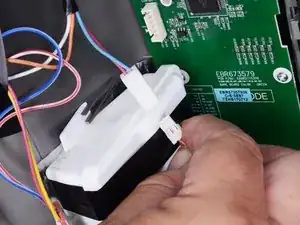

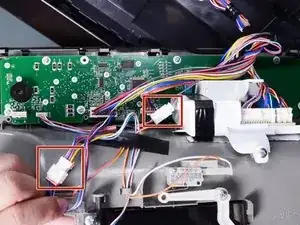

Сожмите разъёмы проводов и потяните их прямо, чтобы отсоединить от различных печатных плат.

Некоторые разъёмы могут быть постоянно прикреплены к плате и не подлежат удалению.

Шаг 9

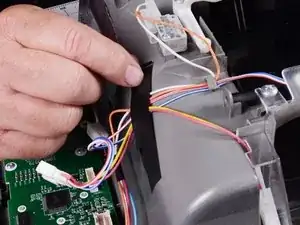

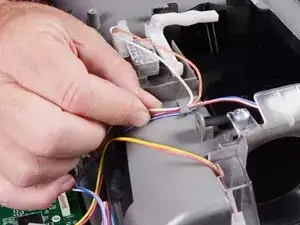

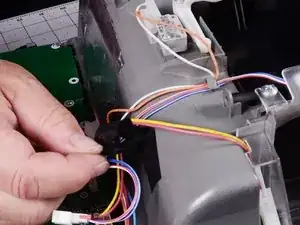

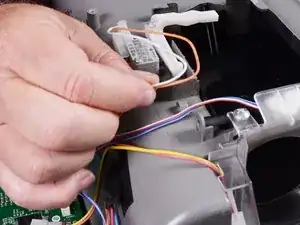

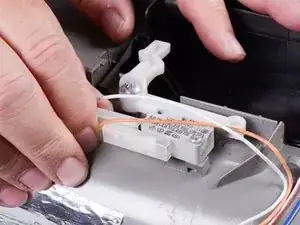

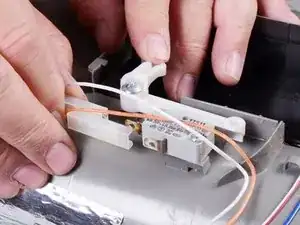

Сожмите и разъедините различные разъёмы в жгуте проводов. На фото показаны два примера.

Шаг 10

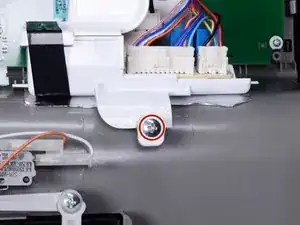

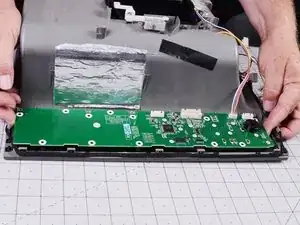

Используйте крестовую отвёртку, чтобы отвинтить винт, фиксирующий держатель печатной платы к сборке диспенсера. Многие, но не все, агрегаты имеют эту плату и держатель.

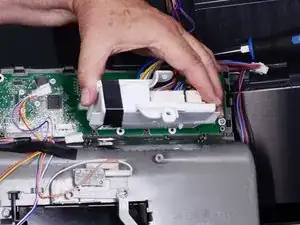

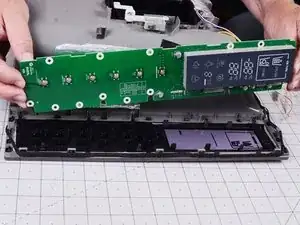

Поднимите и снимите держатель печатной платы со сборки диспенсера.
