Тестирование и замена мотора створки двери холодильника LG

Перед началом ремонта отключите холодильник от сети.

Если вы проверяете или ремонтируете перечисленные ниже элементы, возможно, также потребуется перекрыть и отсоединить подачу воды:

Вентилятор конденсатора

Компрессор и термозащитное устройство

Сборка запорного клапана водопровода

Чтобы снять ручку левой двери, сначала откройте правую дверь.

Используйте шестигранный ключ 2,5 мм, чтобы ослабить установочные винты вверху и внизу левой ручки двери.

Снимите левую дверную ручку, потянув её прямо на себя.

Устройство диспенсера закреплено очень прочными защелками, из‑за чего его трудно снять. Обратите внимание на примеры расположения защелок на фотографиях:

Защелки на правой стороне

Верхние защелки

Защелки на левой стороне (Примечание: диспенсер на фото перевёрнут, поэтому верхние защелки левой стороны находятся в нижней части изображения.)

При разборке некоторые из этих защелок могут сломаться. Не беспокойтесь; для надежной фиксации сборке не нужны все защелки.

Используйте лопаточку, чтобы поддеть верхний край корпуса диспенсера.

Когда появится зазор, потяните край вниз пальцами.

Используйте дополнительные лопаточки, чтобы отщёлкнуть защелки, закрепляющие корпус диспенсера на дверце холодильника.

По желанию можно помочь себе плоской отверткой. Будьте осторожны, чтобы не повредить дверь; вы можете поцарапать поверхность или помять кромку отверстия диспенсера.

Возьмитесь за верхний край корпуса диспенсера по центру и потяните наружу.

Продолжайте поддевать и тянуть по периметру корпуса, чтобы освободить его.

Крепко возьмите сборку и вытяните её из дверцы холодильника.

Не пытайтесь полностью снять сборку с дверцы холодильника. Сборка всё ещё подключена множеством проводов. Они в основном подключены к левой стороне диспенсера.

Сожмите разъёмы проводов и потяните их прямо, чтобы отсоединить от различных печатных плат.

Некоторые разъёмы могут быть постоянно припаяны к плате и не подлежат отсоединению.

Сожмите и разъедините различные разъёмы в жгуте проводов. На фото показаны два примера.

Используйте крестовую отвертку, чтобы вынуть винт, крепящий держатель печатной платы к корпусу диспенсера. Во многих, но не во всех блоках присутствуют плата и держатель.

Поднимите и снимите держатель печатной платы с корпуса диспенсера.

Теперь вы можете полностью снять диспенсер с холодильника.

Держатель печатной платы, если он присутствует, можно подвесить на проводах жгута, так как его вес незначителен.

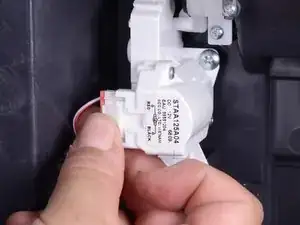

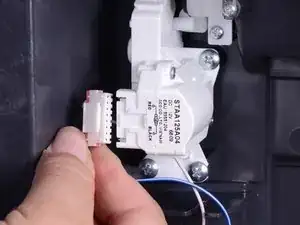

Сожмите и потяните разъём мотора створки, чтобы отключить его.

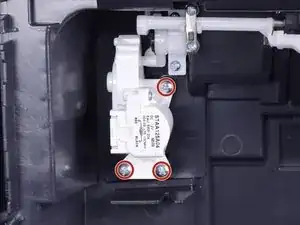

Используйте крестовую отвертку, чтобы вынуть винты, закрепляющие мотор на месте.

При сборке:

Перед установкой мотора частично вверните нижний левый винт, чтобы помочь с позиционированием мотора.

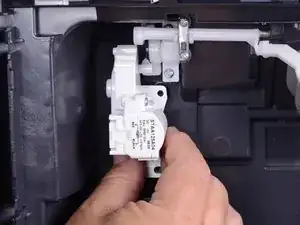

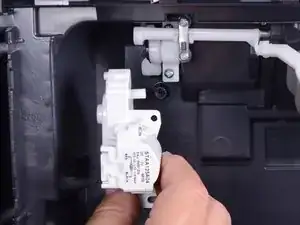

Снимите мотор створки.

Если у вас есть мультиметр, вы можете проверить исправность мотора створки.

Установите мультиметр в режим измерения сопротивления.

Коснитесь одним щупом каждого из выводов одновременно.

На приборе должно быть показание от 9 до 14 Ом.

Если показание вне этого диапазона, замените мотор створки.
