Тестирование и замена переключателя выдачи воды в холодильнике LG

Перед началом ремонта отключите холодильник от сети.

Если Вы тестируете или ремонтируете перечисленные ниже узлы, также может потребоваться перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессор и тепловая защита

Сборка запорного клапана водоснабжения

Чтобы снять ручку левой двери, сначала откройте правую дверь.

Используйте шестигранный ключ 2,5 мм, чтобы ослабить устанавливающие винты в верхней и нижней части ручки левой двери.

Снимите ручку левой двери, потянув её прямо на себя.

Блок диспенсера закреплён очень прочными защёлками, из‑за чего его тяжело снять. Обратите внимание на примеры расположения защёлок на фотографиях:

Защёлки правой стороны

Верхние защёлки

Защёлки левой стороны (на фото блок держат вверх дном, поэтому верхние левые защёлки находятся внизу фото)

При разборке вы можете повредить некоторые из этих защёлок. Не беспокойтесь; для крепления блока не требуются все защёлки.

Используйте лопаточку, чтобы поддеть верхний край блока диспенсера.

Когда появится зазор, подтяните край вниз кончиками пальцев.

Используйте дополнительные лопаточки, чтобы отщёлкнуть защёлки, удерживающие блок диспенсера в двери холодильника.

При желании можно использовать плоскую отвёртку для помощи. Будьте осторожны, чтобы не повредить дверь; Вы можете поцарапать поверхность или помять край отверстия диспенсера.

Схватите верхний край блока диспенсера посередине и потяните наружу.

Продолжайте поддевать и тянуть по периметру блока, чтобы освободить его.

Уверенно захватите блок и вытащите его из двери холодильника.

Не пытайтесь полностью оторвать блок от двери холодильника. Блок всё ещё соединён множеством проводов, которые в основном подсоединены с левой стороны диспенсера.

Сожмите многократные разъёмы проводов и тяните их прямо, чтобы отсоединить от различных печатных плат.

Некоторые разъёмы могут быть постоянно установлены на плате и не сниматься.

Сожмите и разъедините различные соединители в жгуте проводов. На фото показаны два примера.

Отвёрткой Phillips отвинтите винт, крепящий держатель печатной платы к блоку диспенсера. Многие, но не все, блоки имеют эту плату и держатель.

Поднимите и снимите держатель печатной платы с блока диспенсера.

Теперь Вы можете полностью снять блок диспенсера из холодильника.

Держатель печатной платы, если он есть, можно подвесить на проводах жгута, так как его вес невелик.

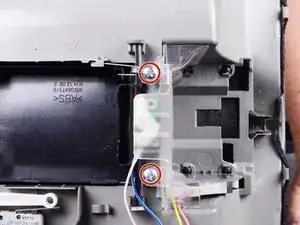

Отвёрткой Phillips отвинтите винты, которыми крепится кронштейн переключателя воды к блоку диспенсера.

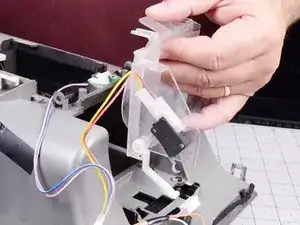

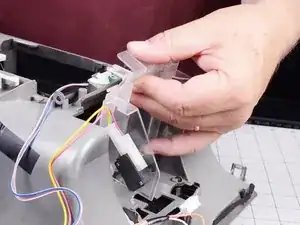

Снимите кронштейн переключателя с блока диспенсера.

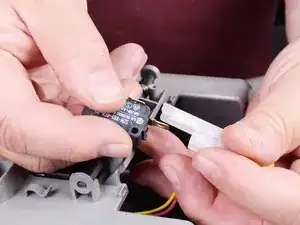

Сдвиньте переключатель выдачи воды со штифтов на кронштейне.

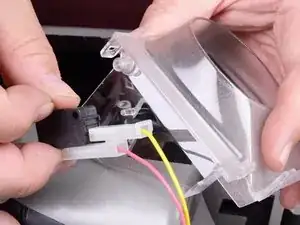

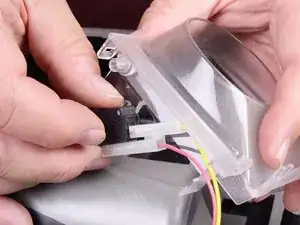

Потяните разъём прямо, чтобы отсоединить его от переключателя выдачи воды.

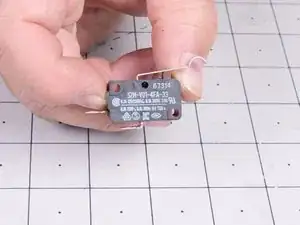

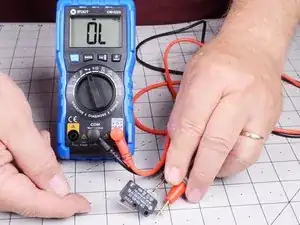

Если у вас есть мультиметр, вы можете проверить, исправен ли переключатель подачи воды. Установите мультиметр в режим прозвонки с звуковым сигналом.

Прикасайтесь одним щупом к каждой клемме переключателя одновременно.

При работе малым рычажком переключателя мультиметр должен издавать звуковой сигнал.

Когда вы отпускаете малый рычажок переключателя, мультиметр не должен издавать звуковой сигнал.

Если переключатель не работает описанным выше образом, замените его.
