Проверка и замена узла впускного клапана воды в холодильнике LG
Используйте это руководство для замены узла впускного клапана воды в вашем холодильнике LG
Это руководство подходит для большинства холодильников LG. Руководство написано на примере модели LG LFX25973. Если у вас другая модель, при разборке могут быть незначительные отличия, но общий процесс ремонта будет таким же.
Узел впускного клапана воды контролирует подачу воды к диспенсеру и к льдогенераторам.
При его неисправности вы можете столкнуться со следующими проблемами:
- Протечки и лужи на полу рядом с холодильником
- Вода замерзает на дне морозильной камеры
- Лёд в дверном диспенсере примерзает и не выдаётся
- Не производится лёд или не подаётся вода, если клапан совсем не открывается
Шаг 1
Отключите холодильник от сети перед началом ремонта.
Если вы проверяете или ремонтируете следующие элементы, также может потребоваться перекрыть и отсоединить подачу воды:
Вентилятор конденсатора
Компрессор и тепловая защита (термопредохранитель)
Узел запорного клапана подачи воды
Шаг 2
Используйте крестовую отвёртку, чтобы выкрутить винты, крепящие крышку конденсатора к задней части холодильника.
Шаг 3
Наклоните верхний край крышки конденсатора в вашу сторону.
Поднимите и снимите крышку конденсатора.
Шаг 4

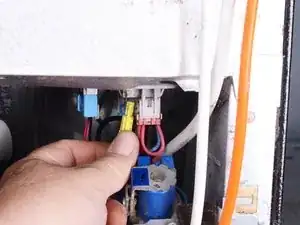

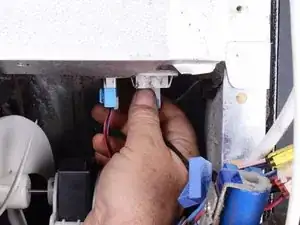

Сожмите и потяните вниз разъёмы жгута проводов узла клапана, чтобы их отключить.
Шаг 5

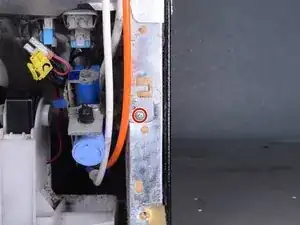

Используйте крестовую отвёртку, чтобы выкрутить винт(ы), фиксирующие узел впускного клапана воды.
Шаг 6

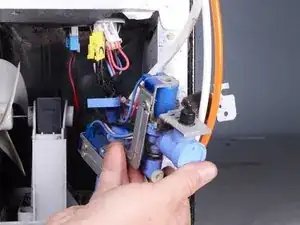

Вытащите узел впускного клапана воды из холодильника для лучшего доступа к электрическим и водяным соединениям.
Не пытайтесь полностью удалить узел впускного клапана, так как он всё ещё прикреплён трубками и проводами.
Шаг 7

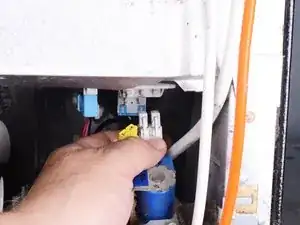

Сожмите и потяните вниз оставшиеся разъёмы узла впускного клапана, чтобы отключить их.
Шаг 8

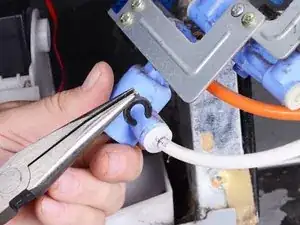

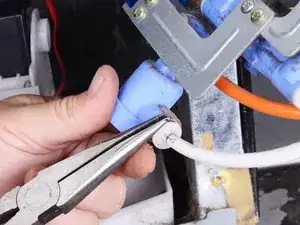

Используйте круглогубцы с длинными носами, чтобы вытащить и снять фиксирующую клипсу с трубного соединителя.
Шаг 9

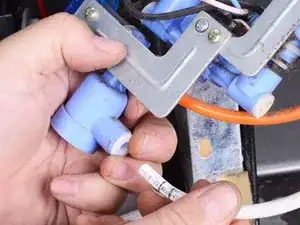

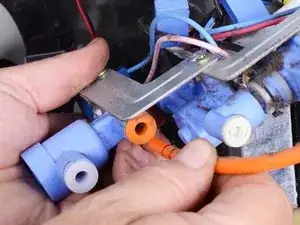

Сожмите фланец вокруг водяной трубки пальцами в сторону клапана, чтобы освободить трубку.
Пока вы сжимаете фланец, тяните трубку прямо из соединителя.
Шаг 10

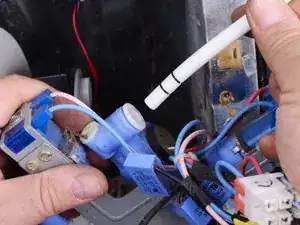

Повторите эту процедуру для оставшихся трубок.

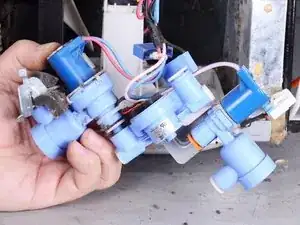

Снимите узел впускного клапана.
Шаг 11
Если у вас есть мультиметр, вы можете использовать его для проверки компонентов узла впускного клапана.
Установите мультиметр в режим омметра (Ω).

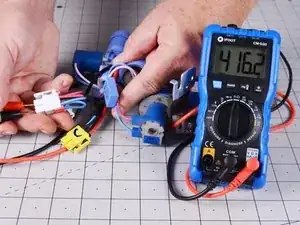

Для первого соленоида измерьте сопротивление между проводами этого соленоида на разъёме.
Допустимое сопротивление — от 360 до 420 Ом.

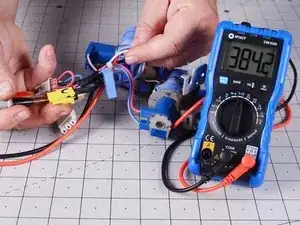

Повторите измерение на разъёме второго соленоида.
Допустимое сопротивление — от 360 до 420 Ом.

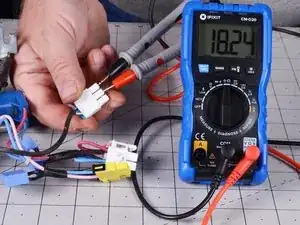

Для проверки датчика расхода измерьте сопротивление между его проводами на разъёме.
Допустимое сопротивление — от 4 кОм до 30 кОм.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному переработчику R2 или e-Stewards.
Ремонт не удался? Попробуйте выполнить базовую диагностику или спросите сообщество Answers за помощью.
