Проверка и замена термистора холодильной камеры морозильника LG

Перед началом ремонта отключите холодильник от электросети.

Если Вы проверяете или ремонтируете перечисленные ниже элементы, также может потребоваться перекрыть и отсоединить подачу воды:

Вентилятор конденсатора

Компрессор и тепловое защитное устройство

Клапанный узел подачи воды

Полностью откройте дверь морозильной камеры.

Поднимите и снимите верхний выдвижной ящик.

Поднимите и снимите основной контейнер ящика.

Используйте палец или плоскую отвертку, чтобы нажать на две фиксирующие защёлки на правой крышке направляющей ящика.

Поднимите крышку с направляющей и снимите её.

Повторите эту процедуру для левой крышки направляющей ящика.

Крышки направляющих ящика могут быть сложны при установке. Выполните следующие шаги для повторной установки:

Приложите крышку направляющей ящика заподлицо с боковой частью направляющей.

Вы должны почувствовать выступающие фиксирующие защёлки.

Нажмите крышку направляющей прямо вниз для установки. Она должна защёлкнуться на месте.

Используйте крестовую отвертку, чтобы удалить винт, фиксирующий ящик к каждой из направляющих.

Поднимите переднюю часть ящика вверх.

Потяните ящик к себе, чтобы освободить его из направляющих.

Снимите ящик морозильной камеры.

Используйте крестовую отвертку, чтобы удалить винты, фиксирующие обе левые направляющие ящика.

Потяните верхнюю левую направляющую немного к себе, чтобы освободить фиксирующую защёлку сзади.

Снимите верхнюю левую направляющую ящика.

Потяните нижнюю левую направляющую немного к себе, чтобы освободить фиксирующую защёлку сзади.

Сместите нижнюю левую направляющую, чтобы получить доступ к разъёму дверного выключателя.

Сожмите разъём дверного выключателя, чтобы освободить его.

Потяните разъём дверного выключателя вниз, чтобы отключить его.

Снимите нижнюю левую направляющую ящика.

Если Вы снимаете крышку испарителя морозильной камеры, скорее всего потребуется удалить только левые направляющие. В некоторых случаях может понадобиться повторить предыдущие три шага для удаления правых направляющих.

Используйте крестовую отвертку, чтобы удалить винты, фиксирующие льдогенератор к верхней части морозильного отделения.

Вставьте плоскую отвертку в паз, расположенный на правом краю льдогенератора.

Подденьте отверткой наружу, чтобы освободить фиксирующую защёлку, удерживающую льдогенератор на холодильнике.

Когда защёлка освободится, опустите передний правый угол льдогенератора вниз.

Повторите предыдущую операцию с левой стороны льдогенератора, чтобы освободить его.

Схватите передний край льдогенератора и потяните его к себе.

Опустите льдогенератор.

Сожмите разъём льдогенератора, чтобы освободить его, и потяните прямо, чтобы отключить.

Снимите льдогенератор.

Сожмите заднюю часть крышки возврата воздуха, чтобы освободить её от стенки морозильной камеры.

Вытащите крышку возврата воздуха наружу и снимите её.

Используйте крестообразную отвертку, чтобы выкрутить винт(ы), крепящие крышку испарителя.

Не пытайтесь полностью снять крышку испарителя, так как она всё ещё подключена к холодильнику несколькими проводами.

Возьмите крышку испарителя за отверстия вентиляционных решёток и потяните верхний край на себя.

Поднимите крышку испарителя слегка, чтобы освободить защёлки внизу.

Поверните левый край крышки испарителя к себе и опустите её.

Отсоедините электрические разъёмы в верхнем левом углу морозильной камеры.

Запомните расположение разъёмов для повторной установки.

Поверните левый край крышки испарителя ещё сильнее к себе, чтобы получить доступ к разъёмам в верхнем правом углу.

Сожмите и тяните разъём, чтобы отсоединить термистор, установленный в крышке испарителя.

Снимите крышку испарителя.

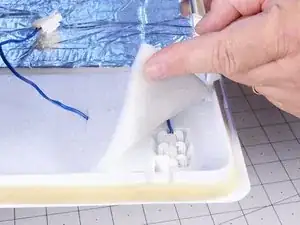

На задней стороне крышки испарителя отогните утеплитель, покрывающий термистор.

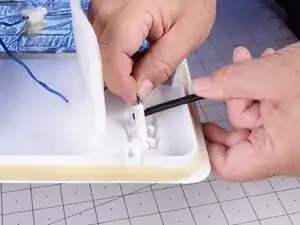

Используйте монтажную лопатку, чтобы поддеть термистор из крепёжных клипс.

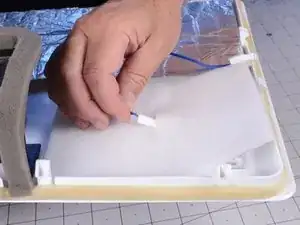

Проденьте термистор через прорезь в утеплителе и извлеките его.

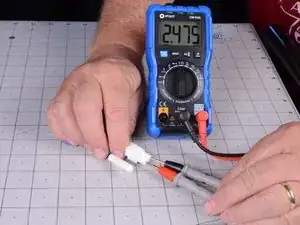

Если у вас есть мультиметр, вы можете проверить термистор морозильной камеры на правильное сопротивление.

Установите мультиметр в режим измерения ом.

Измерьте сопротивление термистора между двумя контактами на разъёме.

Прилагается таблица сопротивлений термистора морозильной камеры при различных температурах.
