Замена и проверка выключателя ящика морозильной камеры холодильника LG

Отключите холодильник от сети перед началом ремонта.

Если вы проверяете или ремонтируете следующие компоненты, возможно, потребуется также перекрыть и отключить подачу воды:

Мотор вентилятора конденсатора

Мотор компрессора и термопредохранитель

Сборку запорного клапана подачи воды

Полностью откройте дверцу морозильной камеры.

Поднимите и снимите верхний выдвижной ящик.

Поднимите и снимите основную корзину ящика.

Используйте палец или плоскую отвёртку, чтобы нажать две фиксирующие защёлки на правой крышке направляющей ящика.

Снимите крышку с направляющей и удалите её.

Повторите эту процедуру для левой крышки направляющей ящика.

Установка крышек направляющих ящиков может быть затруднительной. Выполняйте следующие шаги при их установке:

Удерживайте крышку направляющей ровно у боковой стороны направляющей ящика.

Должны ощущаться выступающие фиксаторы.

Опустите крышку направляющей строго вниз до щелчка и фиксации.

Используйте крестовую отвёртку, чтобы выкрутить винт, крепящий ящик к каждой из направляющих.

Поднимите переднюю часть ящика вверх.

Выдвиньте ящик на себя, чтобы снять его с направляющих.

Снимите ящик морозильной камеры.

Используйте крестовую отвёртку, чтобы выкрутить винты, крепящие обе левые направляющие ящика.

Немного потяните верхнюю левую направляющую ящика на себя, чтобы освободить фиксирующую защёлку сзади.

Снимите верхнюю левую направляющую ящика.

Немного потяните нижнюю левую направляющую ящика на себя, чтобы освободить фиксирующую защёлку сзади.

Переместите нижнюю левую направляющую ящика, чтобы получить доступ к разъёму выключателя двери.

Сожмите разъём выключателя двери, чтобы отпустить его.

Снимите разъём выключателя двери вниз, чтобы отключить его.

Снимите нижнюю левую направляющую ящика.

Если вы снимаете крышку испарителя морозильной камеры, вероятно, потребуется снять только левые направляющие. В некоторых случаях может потребоваться повторить три предыдущих шага, чтобы снять также правые направляющие.

Если у вас есть мультиметр, вы можете проверить выключатель двери морозильной камеры на целостность цепи.

Установите мультиметр в режим измерения сопротивления.

Проверьте целостность между двумя контактами оранжевых проводов на разъёме.

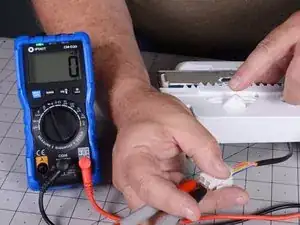

Выключатель должен показывать сопротивление менее одного ома в ненажатом положении.

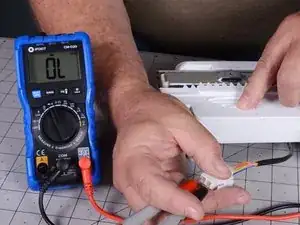

В нажатом положении выключатель должен показывать разрыв цепи.

Если ваш выключатель не работает, как описано выше, выполните следующие шаги, чтобы снять и заменить его.

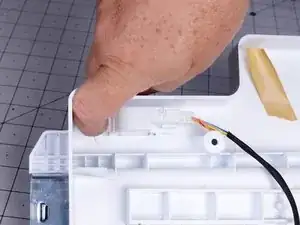

Нажмите на фиксирующую защёлку выключателя, чтобы отпустить его от сборки направляющей ящика.

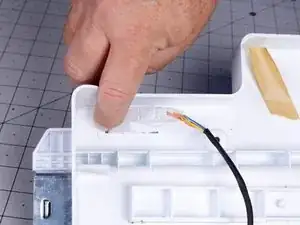

После освобождения протолкните выключатель вниз через монтажное отверстие.

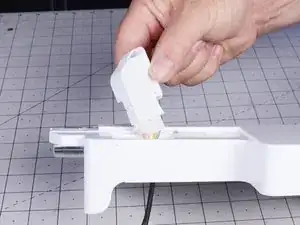

Снимите выключатель с сборки направляющей ящика.

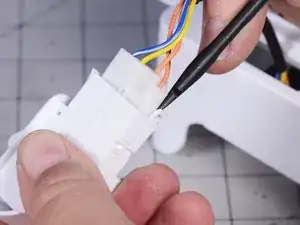

Используйте лопатку, чтобы отжать два зацепа, фиксирующих разъём проводки на выключателе двери.

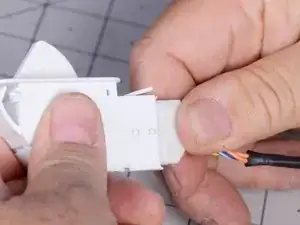

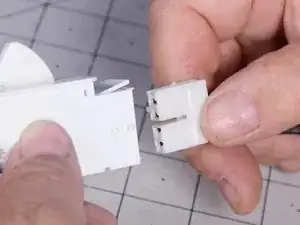

Потяните разъём прямо вниз, чтобы отключить его от выключателя ящика.

Для отключения этого разъёма может потребоваться значительное усилие.
