Замена вентилятора испарителя холодильника LG

Перед началом ремонта отключите холодильник от сети.

Если вы проверяете или ремонтируете перечисленные ниже узлы, возможно, также потребуется перекрыть и отсоединить подачу воды:

Электровентилятор конденсатора

Компрессор и тепловое предохранительное реле

Клапанный узел подачи воды

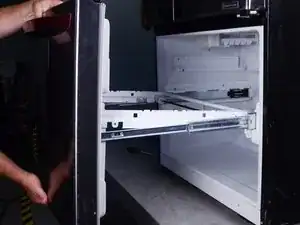

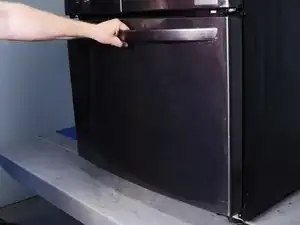

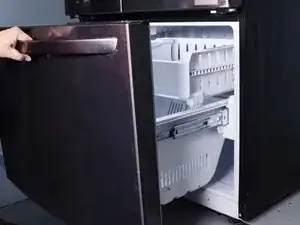

Полностью откройте дверцу морозильной камеры.

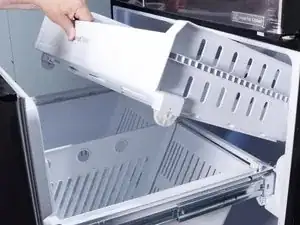

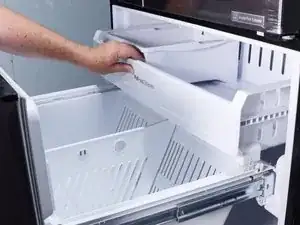

Поднимите и снимите верхний выдвижной ящик.

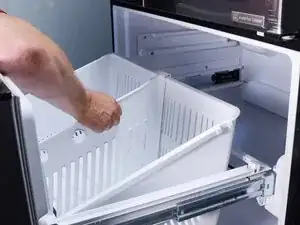

Поднимите и снимите основной выдвижной контейнер.

Используйте палец или плоскую отвёртку, чтобы нажать на две защёлки на правой крышке направляющей ящика.

Поднимите крышку с направляющей и снимите её.

Повторите эту операцию для левой крышки направляющей ящика.

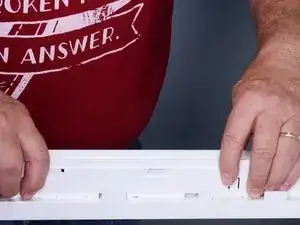

Крышки направляющих ящика иногда трудно установить. Выполните следующие действия для их установки:

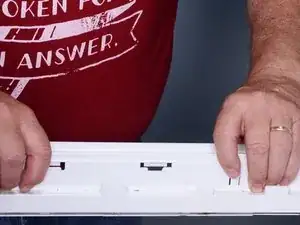

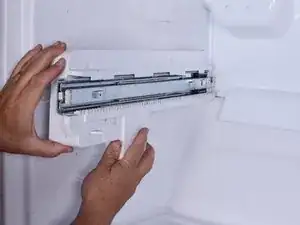

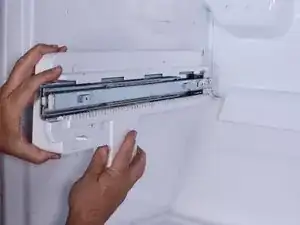

Приложите крышку направляющей плотно к боковой поверхности направляющей ящика.

Вы должны почувствовать выступающие защёлки.

Нажмите крышку прямо вниз для установки. Услышите щелчок при защёлкивании.

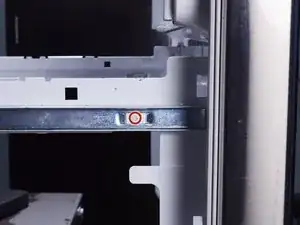

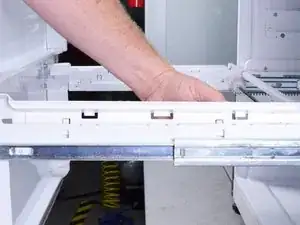

Отвёрткой Phillips отвинтите винт, крепящий ящик к каждой из направляющих.

Поднимите переднюю часть ящика вверх.

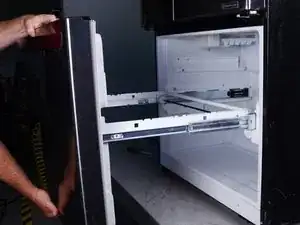

Потяните ящик на себя, чтобы освободить его с направляющих.

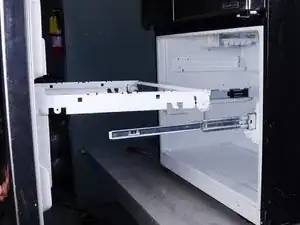

Снимите ящик морозильника.

Отвёрткой Phillips отвинтите винты, крепящие обе левые направляющие ящика.

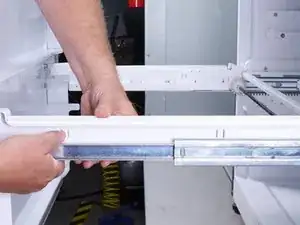

Слегка потяните верхнюю левую направляющую на себя, чтобы освободить фиксаторы сзади.

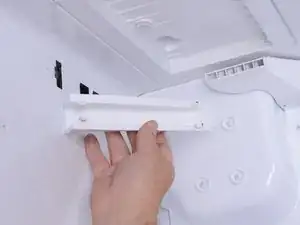

Снимите верхнюю левую направляющую.

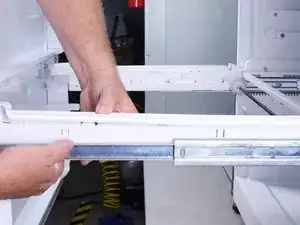

Слегка потяните нижнюю левую направляющую на себя, чтобы освободить фиксатор сзади.

Сдвиньте нижнюю левую направляющую, чтобы получить доступ к разъёму дверного выключателя.

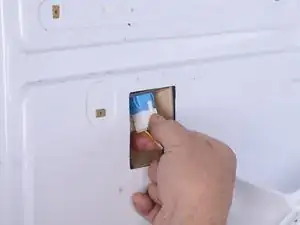

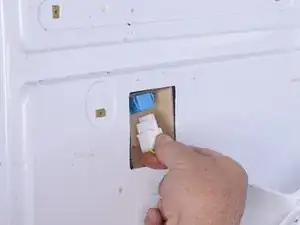

Сожмите разъём дверного выключателя, чтобы освободить его.

Опустите разъём дверного выключателя вниз и отсоедините его.

Снимите нижнюю левую направляющую.

Если вы снимаете крышку испарителя морозильной камеры, возможно, потребуется снять только левые направляющие. В некоторых случаях необходимо повторить три предыдущих шага для снятия правых направляющих.

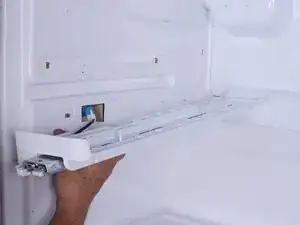

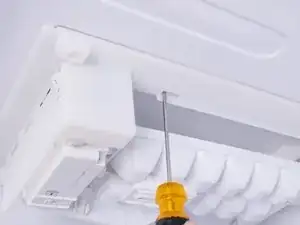

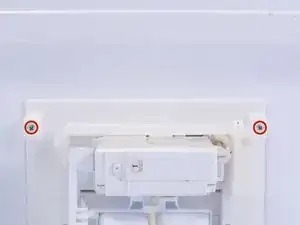

Отвёрткой Phillips отвинтите винты, крепящие лёдогенератор к верхней части отсека морозильной камеры.

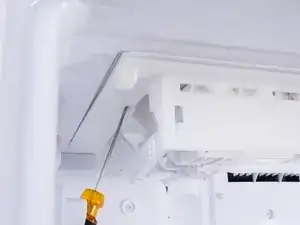

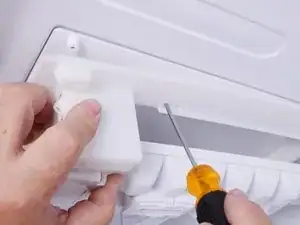

Вставьте плоскую отвёртку в паз на правом крае лёдогенератора.

Подденьте отвёрткой наружу, чтобы освободить фиксатор, крепящий лёдогенератор к холодильнику.

Когда фиксатор освободится, опустите правый передний угол лёдогенератора вниз.

Повторите предыдущую операцию с левой стороны лёдогенератора, чтобы освободить его.

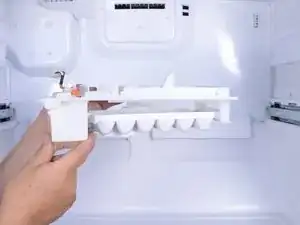

Схватите передний край лёдогенератора и потяните его на себя.

Опустите лёдогенератор.

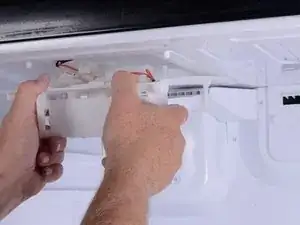

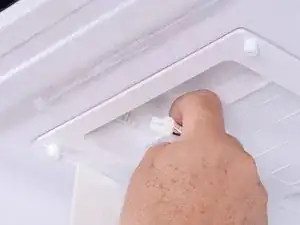

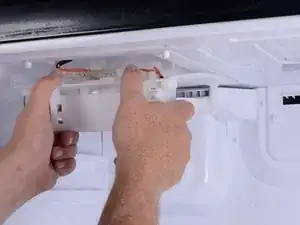

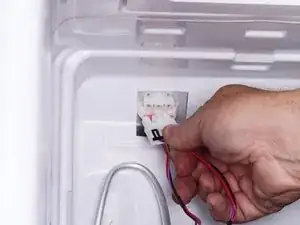

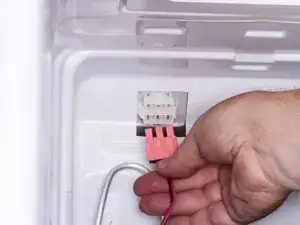

Сожмите разъём лёдогенератора, чтобы освободить его, и потяните прямо, чтобы отсоединить.

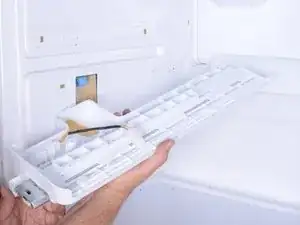

Снимите лёдогенератор.

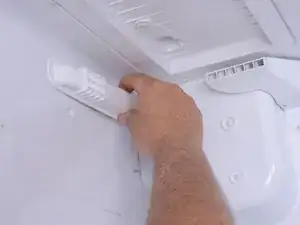

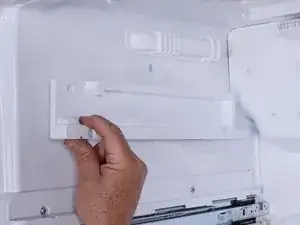

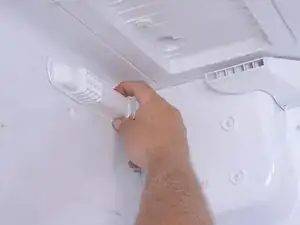

Сожмите заднюю часть крышки воздушного возврата, чтобы освободить её от стены морозильной камеры.

Вытащите крышку воздушного возврата наружу и снимите её.

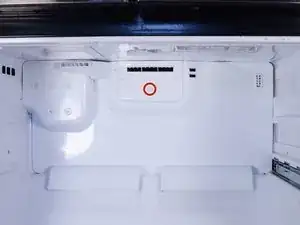

Используйте крестовую отвертку, чтобы выкрутить винт(ы), фиксирующие крышку испарителя.

Не пытайтесь полностью снять крышку испарителя — она всё ещё подключена к холодильнику несколькими проводами.

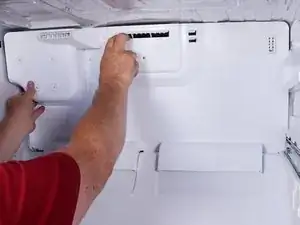

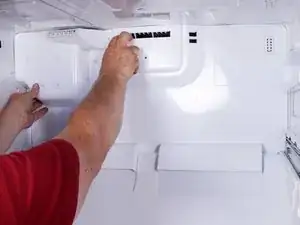

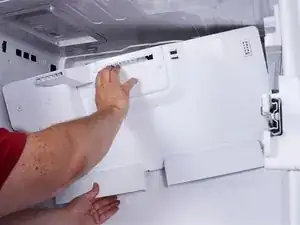

Возьмите крышку испарителя за вентиляционные отверстия и потяните верхний край на себя.

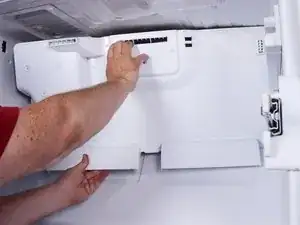

Поднимите крышку испарителя слегка, чтобы освободить защёлки в нижнем краю.

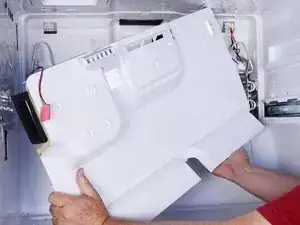

Поверните левый край крышки испарителя к себе и опустите её.

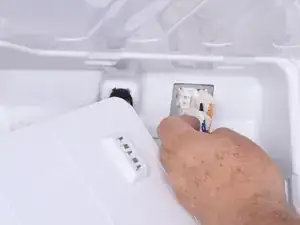

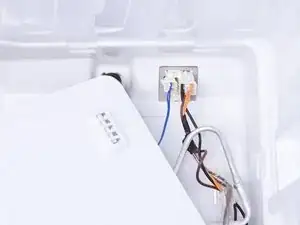

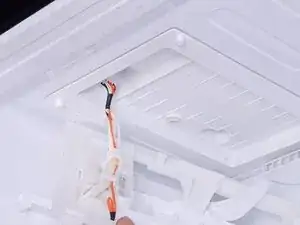

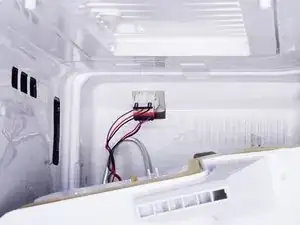

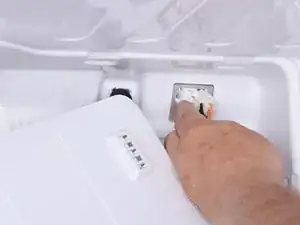

Отключите электрические соединения в верхнем левом углу морозильной камеры.

Запомните расположение разъёмов для последующей установки.

Поверните левый край крышки испарителя ещё дальше к себе, чтобы получить доступ к разъёмам в верхнем правом углу.

Сожмите и потяните разъём, чтобы отсоединить термистор, установленный в крышке испарителя.

Снимите крышку испарителя.

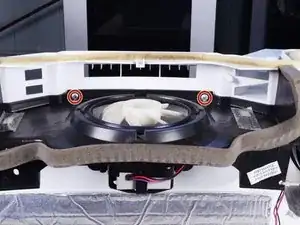

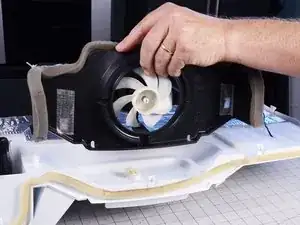

Используйте крестовую отвертку, чтобы выкрутить винты, крепящие узел вентилятора испарителя к крышке испарителя.

Снимите узел вентилятора испарителя.

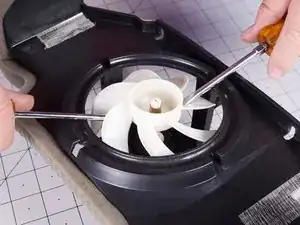

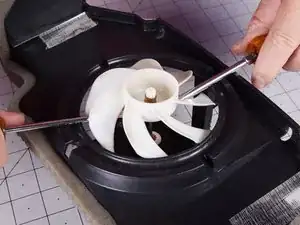

Вставьте две плоские отвертки через верхнее отверстие вентилятора в корпусе вентилятора.

Разместите головки отверток напротив друг друга под ступицей вентилятора.

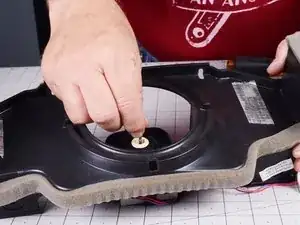

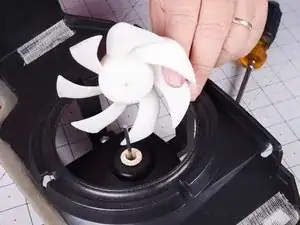

С помощью отверток подденьте вентилятор и снимите его с вала.

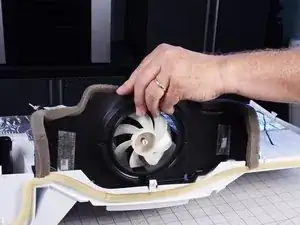

Удалите вентилятор.

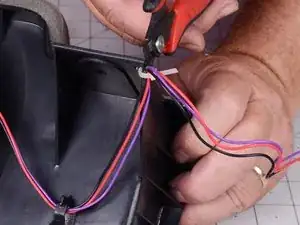

Перережьте любые стяжки, фиксирующие моторные провода к узлу вентилятора испарителя.

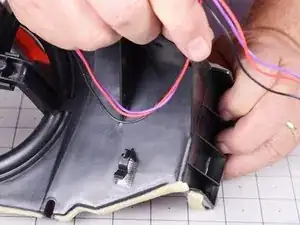

Отстегните моторные провода от узла вентилятора испарителя.

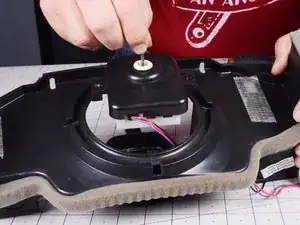

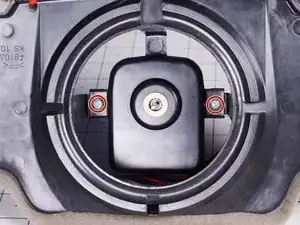

Используйте крестовую отвертку, чтобы выкрутить винты, фиксирующие крышку мотора вентилятора испарителя.

Снимите мотор вентилятора испарителя с узла вентилятора испарителя.

Возможно, в заменяющем моторе не будут поставляться два резиновых амортизатора мотора. Перенесите их со старого мотора и крышки мотора.
