Проверка и замена термистора холодильной камеры холодильника LG

Используйте данное руководство для проверки термистора холодильной камеры холодильника LG.

Термистор предоставляет данные о температуре основной плате управления. Плата отслеживает его сопротивление, которое изменяется в зависимости от температуры.

Если термистор выходит из строя, холодильник будет работать неправильно. Обычно он не сможет поддерживать нужную температуру в холодильной камере. В зависимости от характера неисправности (короткое замыкание или обрыв цепи) холодильник может полностью перестать работать и выдать код ошибки.

Если выходит из строя жгут проводов холодильника — с обрывом цепи или коротким замыканием — ремонт невозможен. Поскольку жгут проводов залит пеной и не подлежит демонтажу для ремонта, холодильник подлежит утилизации.

Шаг 1

Отключите холодильник от электросети перед началом ремонта.

Если Вы выполняете проверку или ремонт следующих компонентов, может потребоваться также перекрыть и отключить подачу воды:

Мотор вентилятора конденсатора

Мотор компрессора и термопредохранитель

Сборка запорного клапана подачи воды

Шаг 2

Полностью откройте обе двери холодильника.

Шаг 3

Поднимите передний край полки, чтобы отсоединить её.

Отсоедините полку и снимите её.

Повторите эти два действия для каждой полки, которую необходимо снять.

Шаг 4

Используйте отвёртку с крестообразным наконечником, чтобы открутить винты, крепящие крышку платы управления.

Шаг 5

Наклоните верхний край крышки в сторону и снимите её.

Шаг 6

Найдите разъём 7 (Con 7) на плате управления.

Шаг 7

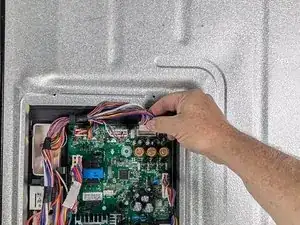

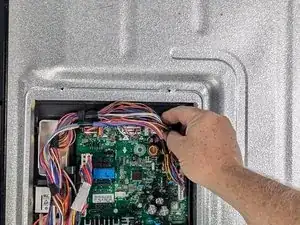

Освободите жгут проводов разъёма 7 от держателей жгута.

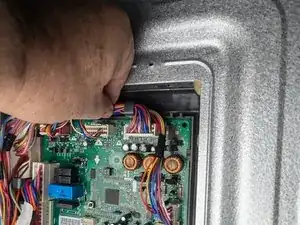

Отсоедините разъём Con 7.

Шаг 8

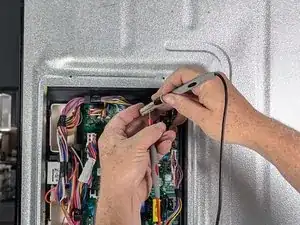

Измерьте сопротивление между двумя белыми проводами, как показано в этом документе.

Установите мультиметр в режим измерения сопротивления (Ом).

Осторожно вставьте щупы в контактные отверстия разъёма, соответствующие белым проводам. В качестве альтернативы можно использовать острые пробники с проколом изоляции, приложив их к белым проводам.

Измерьте сопротивление термистора.

Если показание не соответствует обрыву (OL) и не является коротким замыканием (менее 1 Ом), измерьте температуру в холодильной камере. Сравните полученные значения с данными из этой таблицы. Если значения вне допуска, переходите к следующему шагу.

Сопротивление термистора должно быть около 11 кОм при комнатной температуре.

Шаг 9

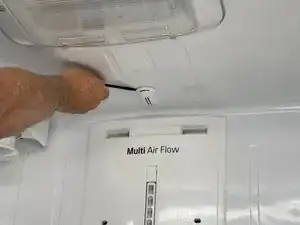

Отогните вниз решётку/держатель термистора при помощи лопатки или маленькой отвёртки с плоским жалом.

Шаг 10

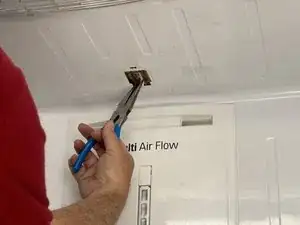

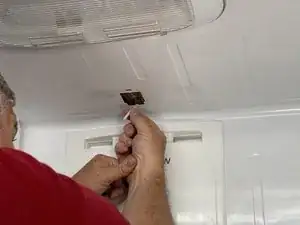

Осторожно воспользуйтесь длинногубцами, чтобы вытянуть термистор из его держателя.

Действуйте предельно осторожно, так как провода термистора короткие и могут быть легко повреждены.

Шаг 11

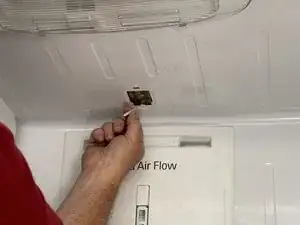

Если измерения на плате управления оказались вне допуска или показали обрыв (бесконечное сопротивление) или короткое замыкание (почти нулевое сопротивление), измерьте сопротивление непосредственно на самом термисторе.

Отсоедините термистор от жгута проводов. Скорее всего, потребуется перерезать один или оба провода, если рядом с термистором нет разъёма.
