Замена узла вентилятора льдогенератора холодильника LG

Выключите холодильник из сети перед началом ремонта.

Если вы тестируете или ремонтируете следующие элементы, вам также может понадобиться отключить подачу воды:

Мотор вентилятора конденсатора

Мотор компрессора и термическое защитное устройство

Сборка клапана подачи воды

Полностью откройте дверь морозильной камеры.

Поднимите и извлеките верхний выдвижной ящик.

Поднимите и извлеките основной ящик с продуктами.

Используйте палец или отвёртку с плоским лезвием, чтобы нажать на два защелки на правом кожухе направляющей ящика.

Снимите кожух с направляющей и извлеките его.

Повторите эту процедуру для кожуха левой направляющей ящика.

Кожухи направляющих ящиков могут быть сложны для повторной установки. Следуйте этим шагам для их установки:

Держите кожух направляющей плотно прижатым к боковой части направляющей ящика.

Вы должны почувствовать выступающие защелки.

Нажмите на кожух направляющей прямо вниз для установки. Он должен щелкнуть на место.

Используйте отвертку с крестовым жалом, чтобы удалить винт, удерживающий ящик к каждой из направляющих.

Поднимите переднюю часть ящика вверх.

Потяните ящик к себе, чтобы освободить его от направляющих.

Удалите ящик морозильной камеры.

Используйте отвертку с крестовым жалом, чтобы удалить винты, удерживающие обе левые направляющие ящика.

Потяните верхнюю левую направляющую ящика немного к себе, чтобы освободить защелку на задней стороне.

Удалите верхнюю левую направляющую ящика.

Потяните нижнюю левую направляющую ящика немного к себе, чтобы освободить защелку на задней стороне.

Переместите нижнюю левую направляющую, чтобы получить доступ к разъему переключателя двери.

Сожмите разъем переключателя двери, чтобы освободить его.

Потяните разъем переключателя двери вниз, чтобы отключить его.

Удалите нижнюю левую направляющую ящика.

Если вы удаляете крышку испарителя морозильной камеры, возможно, нужно будет удалить только левые направляющие. В некоторых случаях вам потребуется повторить предыдущие три шага для удаления правых направляющих.

Используйте отвертку с крестовым жалом, чтобы удалить винты, удерживающие льдогенератор к верхней части морозильной камеры.

Вставьте отвертку с плоским лезвием в отверстие, расположенное на правом крае льдогенератора.

Подденьте отверткой, чтобы освободить защелку, удерживающую льдогенератор к холодильнику.

Когда защелка освободится, потяните вниз правый передний угол льдогенератора.

Повторите предыдущую операцию с левой стороны льдогенератора, чтобы освободить его.

Удерживайте передний край льдогенератора и потяните его к себе.

Опустите льдогенератор.

Сожмите разъем льдогенератора, чтобы освободить его и вытяните его прямо, чтобы отключить.

Удалите льдогенератор.

Сожмите заднюю часть крышки воздухозаборника, чтобы освободить её от стены морозильной камеры.

Вытяните крышку воздухозаборника наружу и удалите её.

Используйте отвертку Phillips, чтобы удалить винт (или винты), крепящие крышку испарителя.

Не пытайтесь полностью снять крышку испарителя, так как она все еще подключена к холодильнику с помощью нескольких проводов.

Возьмите крышку испарителя за вентиляционные отверстия и потяните верхний край к себе.

Чем-то поднимите крышку испарителя, чтобы освободить защелки на нижнем крае.

Поверните левый край крышки испарителя к себе и опустите его.

Отключите электрические соединения в верхнем левом углу морозильной камеры.

Запомните местоположение соединений для повторной установки.

Далее поверните левый край крышки испарителя к себе, чтобы получить доступ к соединениям в верхнем правом углу.

Сожмите и потяните за соединителем, чтобы отсоединить термистор, установленный на крышке испарителя.

Уберите крышку испарителя.

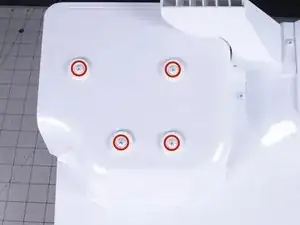

Используйте отвертку Phillips, чтобы удалить винты, крепящие вентилятор ледогенератора к крышке испарителя.

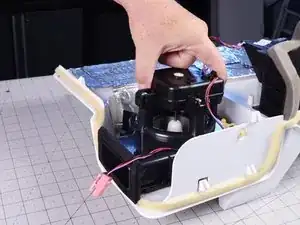

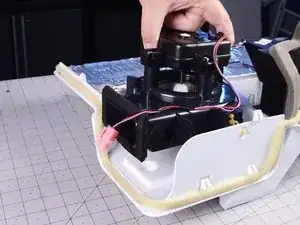

Поднимите вентилятор ледогенератора из крышки испарителя и извлеките его.
