Ремонт холодильника Bosch Logixx KTR18420GB/01 с помощью stc1000

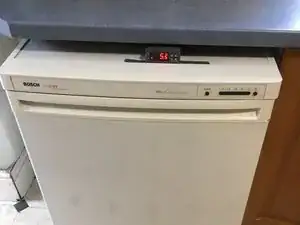

На первой фотографии показан небольшой (150 литров) базовый холодильник. Дополнительный цифровой комнатный термометр на верхней части полезен, но не обязателен. Отключите питание и выдвиньте холодильник из-под кухонной столешницы, чтобы получить доступ сзади. Нет необходимости опорожнять холодильник, хотя это облегчает перемещение. Содержимое холодильника остаётся прохладным в течение нескольких часов.

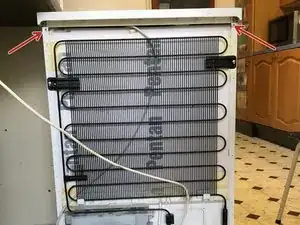

На второй фотографии показана задняя часть холодильника. Открутите два винта с крестовой головкой (красные стрелки). Поднимите заднюю часть освободившейся панели слегка вверх, сдвиньте немного вперёд и снимите, затем переверните. Учтите, что к верхней панели подведены кабели, поэтому поверните её так, чтобы она могла лежать «вверх ногами», не натягивая кабели.

На изображении показана часть верхней панели, перевёрнутая и повернутая на 90°, чтобы кабели не были натянуты.

Удалите утопленный винт (красная стрелка) с головкой Torx 10.

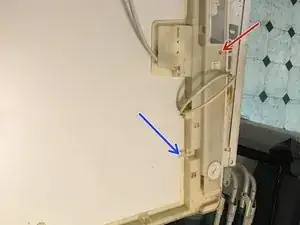

Затем белый пластиковый модуль с электроникой можно потянуть назад и вверх, после нажатия вниз на два одинаковых фиксатора (синяя стрелка). Фиксаторы можно отпускать по одному. Когда модуль освободится, его можно перевернуть, чтобы получить доступ ко всей электронике (показано в следующем шаге).

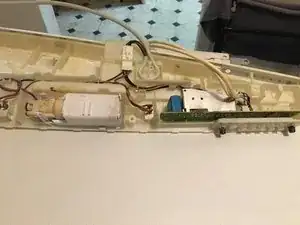

Толстый трёхжильный кабель подаёт сетевое питание на плату управления и содержит выходной провод к насосу. Его можно не трогать. Два тонких двухжильных провода идут в один трёхконтактный разъём от терморезисторов (датчиков температуры). Этот разъём можно снять с платы управления.

Теперь можно собрать холодильник, не подключая провода терморезисторов. При включении холодильника вы должны услышать работу насоса (он довольно тихий) 15 минут каждый час, то есть постоянную скважность 25%, независимо от температуры.

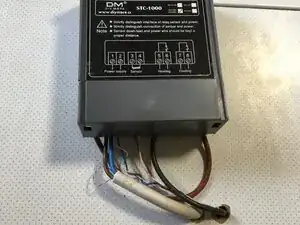

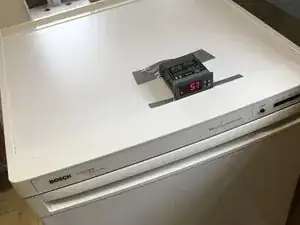

Дополнительный второй ремонт. Для полной автоматизации управления температурой в любое время года был добавлен контроллер температуры STC1000 (см. изображение). (Это следует выполнять только тем, кто разбирается в электрике, поэтому даётся лишь краткая схема).

При отключённом сетевом питании все провода от платы управления перерезаются и удлиняются, желательно проводами того же сечения и цвета; при этом можно проделать отверстия в верхней части рабочей поверхности холодильника (дерево/пластик). Если вы не хотите сверлить отверстия, используйте более длинные удлинительные провода и проведите их через щель сзади, где входит сетевой кабель.

Фаза сети подключается к клемме 1 и удлиняется до 7 (см. схему цепи на изображении). Ноль сети подключается к 2 для подачи питания на блок. Чёрный провод подключается к 8, чтобы завершить подачу коммутируемой фазы на реле насоса. Нагревателя не предусмотрено, поэтому подключения к 5 и 6 отсутствуют.

Провода терморезисторов (термостата) подключаются к 3 и 4. Я мог бы использовать поставляемый со STC1000 терморезистор, но чтобы не сверлить отверстие в камере холодильника, я использовал уже имеющийся в холодильнике, так как у него было похожее сопротивление (например, 24 кОм при 7 °C). Примечание: в этом холодильнике два терморезистора (см. ниже).

Примечание: один терморезистор находится внутри, другой снаружи камеры. Если холодильник холоднее комнатной температуры, выберите терморезистор с большим сопротивлением. Если холодильник теплее комнатной температуры (например, при обдуве феном), выберите терморезистор с меньшим сопротивлением.

На STC1000 можно настроить 4 параметра (F1–F4), удерживая кнопку S в течение 3 с. F1 — требуемая температура (-50 °C до 100 °C, по умолчанию 10 °C). F2 — гистерезис между включением и выключением (0.3 °C до 10 °C, по умолчанию 0.5 °C). F3 — задержка защиты компрессора (1 до 10 минут, по умолчанию 3 минуты). F4 — калибровочная регулировка терморезистора (+- 10 °C, по умолчанию 0 °C).

У меня F1 была установлена на 3 °C. Калибровка, определённая с помощью отдельного цифрового термометра, была установлена на +8 °C. F2 установлена на 1 °C, F3 — на 1 минуту. Значения подбирались методом проб и ошибок. Более подробные инструкции по контроллеру STC1000 можно найти в интернете.

Примечание: автоматическая лампа холодильника и выключатель включения/выключения продолжают работать, хотя индикаторы и переключатели на оригинальной плате управления не работают, поскольку старая плата не получает питание.

Временно провода и блок были зафиксированы клейкой лентой. Блок можно скрыть под рабочей поверхностью холодильника, когда я буду доволен параметрами настройки. Альтернативно, STC1000 можно установить на боковой стенке съёмной верхней секции, вырезав прямоугольное отверстие и используя прилагаемые монтажные защёлки.

Примечание: Рядом со словом «HEAT» есть светящийся индикатор, хотя активного нагревателя здесь нет — это означает, что холодильник естественно нагревается, так как компрессор выключен. Когда загорается индикатор рядом со словом «COOL», компрессор включён (если мигает, он ждёт включения из‑за задержки защиты компрессора F3).
