Фригидэр Холодильник Льдогенератор Ручная Оттайка - MDR-22 ( FG4H2272UF)

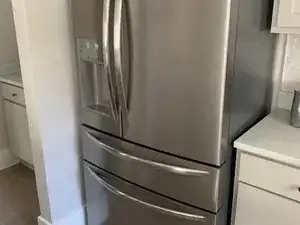

Frigidaire выпускает много похожих моделей и делает множество обновлений, поэтому если ваш холодильник выглядит примерно так и был выпущен около 2020 года, это руководство должно быть для вас полезным

Я нашёл видео по похожей модели, которое очень помогает: https://www.youtube.com/watch?v=-BkbGoUk...

Эта модель, MDR-22, имеет некоторые существенные изменения, и это руководство является дополнением к тому видео, объясняющим эти изменения. Сначала посмотрите видео, затем пройдитесь по этому руководству — и вы должны снова получить лёд. По крайней мере на некоторое время...

Перед снятием бокса отделения для льда следует снять откидывающуюся полку, прикреплённую к нему. Не делайте так, как я, и не откручивайте белые винты снизу. Вместо этого просто сдвиньте белые заглушки вверх, чтобы открыть винты, крепящие узел полки к боксу отделения для льда.

Если открутить белые винты, вы обнаружите фиксатор, состоящий из полупрозрачного белого штыря и двух маленьких жестких пружин, которые вылетят и их будет трудно найти...

В том руководстве показана внешняя отделка, которой нет у этой модели, но оно верно для снятия проволочного кожуха, разъёмов и сборки лотка для льда.

После снятия лотка для льда в этой модели есть изменения: с боковой стороны только один винт с головкой под шестигранник 5/16" и два шипа типа "ласточкин хвост" вверху, удерживающие отделение льдогенератора.

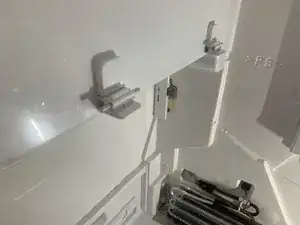

На фото видно шипы и в углу видно вставку, куда вкручивается винт с головкой под шестигранник. После удаления этого винта вы должны суметь просто потянуть прямо на себя, и короб вытянется. Учтите провода, проходящие через верх коробки.

ПРИМЕЧАНИЕ: для снятия отделения может потребоваться значительное усилие. Моё было намертво примерзшим к задней панели. Я использовал строительный фен при снятии, потому что оно не отходило легко, и я не был уверен, что его держит, и не хотел повреждать детали.

Сняв короб отделения для льда, вы увидите механический блок сзади. Он содержит мотор шнекового механизма/измельчителя и соленоид заслонки дверцы.

В этом узле в углах находятся четыре винта с головкой под шестигранник 5/16". Два верхних потребуют использования трещотки с удлинителем(ями) для доступа.

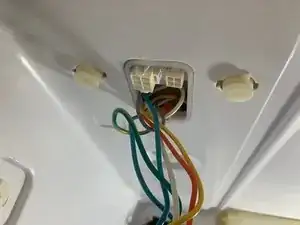

Перед снятием винтов рекомендую удалить ленту, удерживающую жгут проводов; чёрный кабель нужно освободить, чтобы было место для отложения узла. Я разрезал уплотнитель чёрного провода, чтобы освободить чёрный кабель, и протолкнул уплотнитель и два разъёма обратно.

Также один разъём на катушечном узле нужно отсоединить. Тогда у вас будет достаточный запас провода, чтобы отложить блок. Если у вас установлены полки, это будет проще, чем было для меня.

Отложив это в сторону, вы, вероятно, обнаружите много льда на змеевике, на датчиках, застрявшего в механическом узле и, возможно, в заливной трубке лотка для льда.

Осторожно удалите этот лёд. Очень поможет строительный фен или фен для волос. Просто будьте осторожны, чтобы не расплавить пластик.

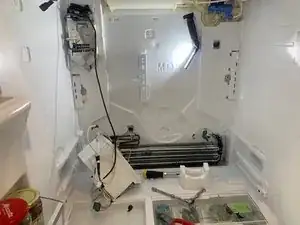

ПРИМЕЧАНИЕ: я также снял все полки и заднюю панель. Это не обязательно.

Если вы потеряли деталь или нужно добраться глубже в блоке для другой проблемы, вот дополнительная информация о том, как это сделать, хотя это и не строго необходимо для этой работы.

Полки вынимаются довольно легко. После снятия ящиков верхняя их часть удерживается четырьмя гибкими защёлками к центральной опоре.

Центральная опора имеет ещё несколько шипов "ласточкин хвост", по которым её можно сдвинуть вперёд и снять.

На задней панели есть два винта в карманах в нижней трети и два скрытых винта: один под крышкой воздушного фильтра и другой в нижней крышке. Нижняя крышка также содержит разъём для вентилятора циркуляции, который присоединён к задней крышке. Отсоедините этот разъём перед снятием панели.

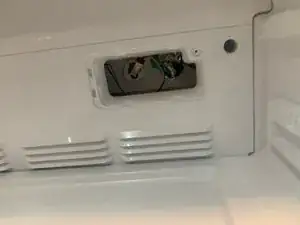

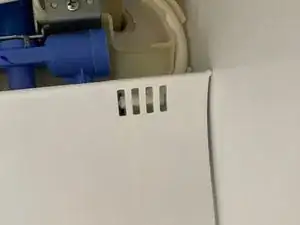

В панели также зажата температурная зондовая вставка в верхнем правом углу. Вы можете увидеть её за жалюзи на фото.

После всего этого останутся пластиковые защёлки, которые должны отщелкнуться при резком рывке, удерживая заднюю панель. Рекомендую начинать с верхнего правого угла.

Сняв эту панель, в нижней кромке верхней задней панели есть ещё два винта, которые также удерживают крышку фильтра воды. С ослабленными винтами и крышкой панель можно просто вытащить.

ПРИМЕЧАНИЕ: надо выполнять в этом порядке. Сборка выполняется в обратном порядке.

В вашем холодильнике есть диагностический режим. Его можно использовать, чтобы принудительно включать состояния компонентов и проверять состояние других.

У моей модели я нашёл технический лист, спрятанный под крышкой петли на верхней части блока. Он содержит схему проводки и таблицу диагностических функций. Шрифт мелкий и трудно читаемый, а то, что он скрыт, также предполагает множество ревизий. Всё это к тому, что рекомендую достать ваш лист для справки.

Полезное видео, демонстрирующее функции: https://youtu.be/B3p-LwYWGTo?si=fRRvgkj0...

Я использовал функцию 56 для проверки водяного клапана льдогенератора (проверьте, что подающая линия не замёрзла) и функцию 50 для проверки мотора сбора льда.
