Замена шнура питания Philips Steam Iron GC 1905
В этом руководстве содержатся пошаговые инструкции по замене шнура питания у парового утюга Philips GC 1905.
Если Ваш паровой утюг Philips GC 1905 не включается и подошва остаётся холодной, это может указывать на проблему с подключением и возможную неисправность шнура питания. Регулярно проверяйте шнур питания, и если Вы заметили, что он деформирован, перекручен, имеет видимые повреждения или повреждён вилка, воспользуйтесь этим руководством, чтобы заменить шнур питания.
Повреждённый шнур питания может привести к неправильной работе утюга и представляет опасность для безопасности. Всегда используйте сертифицированный производителем термостойкий шнур питания.
Перед использованием этого руководства проверьте, исправна ли розетка и не вызывает ли она проблем с подключением. Иногда подключение утюга к другой розетке устраняет проблему.
Замена шнура питания — это простой ремонт. Мы настоятельно рекомендуем Вам попробовать сделать это дома, потому что «Миру нужны те, кто ремонтирует».
Примечание: Не выбрасывайте старый шнур питания с обычными бытовыми отходами. Сдайте его в пункт приёма для переработки и помогите сохранить окружающую среду.
Шаг 1

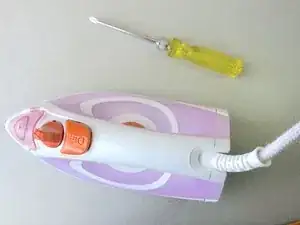

Выключите утюг и отключите его от сети. Слейте воду из бака.
Чтобы не повредить подошву утюга, убедитесь, что рабочая поверхность не является абразивной.
Перед началом разборки убедитесь, что утюг полностью остыл.
Шаг 2

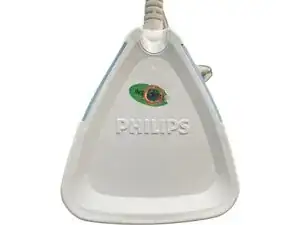

Поверните утюг и найдите треугольную заднюю панель.
Отвинтите крепёжный винт длиной 10,0 мм, удерживающий заднюю панель на корпусе, с помощью отвёртки Phillips #1.
Шаг 3

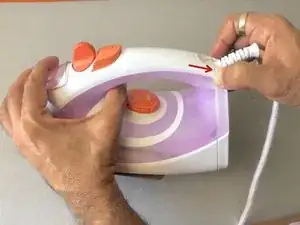

Вставьте большой палец и пальцы в стык между задней панелью и ручкой, чтобы ослабить защёлки.
Будьте осторожны с защёлками — они могут сломаться, если приложить чрезмерное усилие.
Мы не рекомендуем использовать отвёртку для раскрытия задней панели, так как это может повредить защёлки.

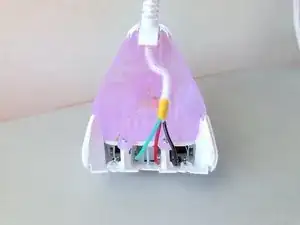

Аккуратно потяните заднюю панель в сторону, чтобы открыть электрическую схему — она всё ещё будет подключена проводами, поэтому не отдёргивайте её резко.
Сделайте фотографию электрической схемы, чтобы использовать её в качестве ориентира на шаге 5.
Шаг 4

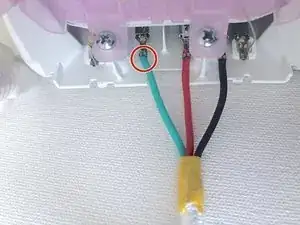

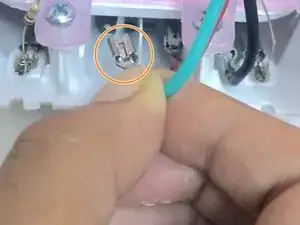

Удерживайте зелёный провод как можно ближе к обжимному соединителю.
Для удобства сожмите обжимной соединитель большим и указательным пальцами. Прикладывайте усилие к соединителю, а не к проводу.
Выдвиньте обжимной соединитель вместе с проводом.
Если прикладывать усилие к проводу, провод может отделиться от соединителя, и обжимной соединитель останется в разъёме.

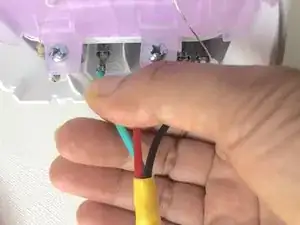

Повторите предыдущий шаг для удаления красного и чёрного проводов и извлечения шнура питания.
Шаг 5

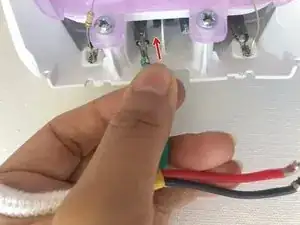

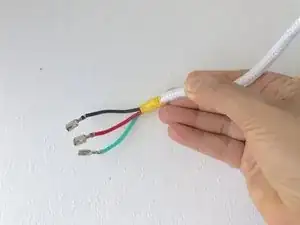

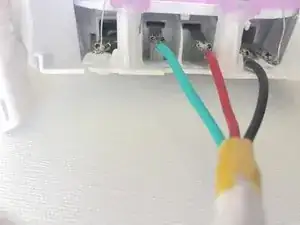

Чтобы подключить новые провода, совместите и вставьте обжимной соединитель зелёного провода в свободный разъём.
Повторите этот шаг для красного и чёрного проводов.
Убедитесь, что зелёный, красный и чёрный провода вставлены в соответствующие разъёмы.
Шаг 6

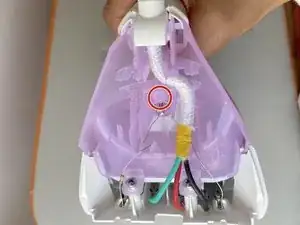

Перед сборкой убедитесь, что шнур не перекрывает отверстие для винта.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Успешного ремонта!
Перевод руководства с ifixit.com
