Снятие крышки вентилятора испарителя в холодильнике Frigidaire Side-By-Side
Используйте данное руководство для снятия крышки вентилятора испарителя в холодильнике Frigidaire Side-By-Side. Эта сборка состоит из двух частей.
Вентилятор испарителя обеспечивает циркуляцию воздуха через холодный испаритель, охлаждая внутреннюю часть морозильной камеры. Поток воздуха от вентилятора также направляется этой крышкой в камеру свежих продуктов через заслонку, регулирующую его для поддержания заданной температуры.
Если крышка вентилятора испарителя повреждена или негерметична, внутренняя часть камеры свежих продуктов может становиться теплее, поскольку холодный воздух не направляется должным образом.
Инструкция создана на основе холодильника Frigidaire модели FFSS2614QS6A Side-By-Side. Другие модели Side-By-Side должны быть схожими.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы производите проверку или ремонт следующих компонентов, вам также может потребоваться перекрыть и отключить подачу воды:
Мотор вентилятора конденсатора
Мотор компрессора и термозащита
Сборка запорного клапана подачи воды
Шаг 2
Откройте дверь морозильной камеры.
Ухватитесь за нижнюю часть передней панели лотка для льда.
Слегка приподнимите его и потяните вперед, извлекая из холодильника.
Шаг 3
Добраться до этих винтов затруднительно.
Используя ключ для гаек 1/4", открутите два винта, крепящие устройство для изготовления льда к боковой стенке морозильной камеры.
Шаг 4
Поверните устройство для изготовления льда вправо и опустите переднюю часть, чтобы получить доступ к кабелю.
Шаг 5
Найдите разъем устройства для изготовления льда в задней части морозильной камеры.
Сожмите фиксаторы разъема, чтобы освободить его, и потяните наружу для отключения.
Возможно, потребуется использовать обе руки: одну на задней половине разъема, другую — на передней половине.
При необходимости Вы можете опереть устройство для изготовления льда на опору лотка для льда, чтобы иметь обе руки свободными для отключения.
Шаг 6

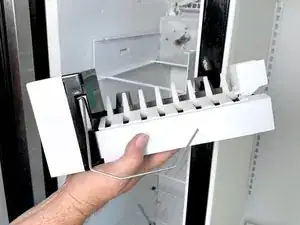

Извлеките устройство для изготовления льда из морозильной камеры.
Шаг 7

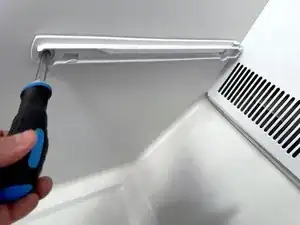

Используя ключ для гаек 1/4", открутите два винта, крепящих направляющую левого ящика морозильной камеры.
Снимите направляющую ящика
Шаг 8
Используя ключ для гаек 1/4", открутите два винта, крепящих сборку двигателя шнека к опорным кронштейнам, расположенным сзади в морозильной камере.
Шаг 9
Приподнимите переднюю часть крепления шины двигателя шнека, чтобы освободить её от опорных кронштейнов.
Поднимите всю сборку вверх и сдвиньте вперед, извлекая из морозильной камеры.
На данном этапе не пытайтесь извлечь полностью сборку двигателя шнека. Она все еще соединена электрическими кабелями с задней частью морозильной камеры.
Опустите сборку так, чтобы её передняя часть опиралась на полку, расположенную ниже. Избегайте натяжения кабелей.
Шаг 10

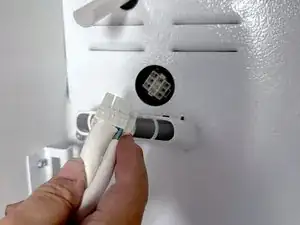

Сожмите фиксатор на кабеле сборки двигателя шнека и потяните разъем из гнезда, чтобы отключить его.
Шаг 11
Снимите сборку двигателя шнека.
Сборка сильно несбалансирована — основной вес приходится на заднюю часть, поэтому держите её за заднюю часть.
Шаг 12

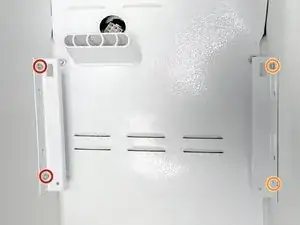

Используя ключ для гаек 1/4", открутите два винта, крепящих левый монтажный кронштейн сборки двигателя шнека.
Повторите данный шаг для правого кронштейна.
Шаг 13
Используя ключ для гаек 1/4", открутите пять винтов, крепящих верхнюю панель испарителя.
Используя ключ для гаек 1/4", открутите два дополнительных винта, крепящих верхнюю и нижнюю панели испарителя.
Шаг 14
Используйте отверстие в верхней крышке испарителя, чтобы поднять и снять её.
Металлический лист острый, рекомендуется использовать перчатки для защиты рук. Работайте аккуратно.
Шаг 15

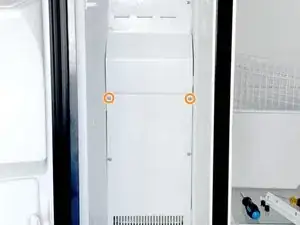

Используя ключ для гаек 1/4", открутите два оставшихся винта, крепящих нижнюю крышку испарителя.
Шаг 16
Поднимите нижнюю крышку испарителя примерно на 1/2" (13 мм), чтобы освободить её от задней части холодильника.
Наклоните верхнюю часть нижней крышки испарителя вперед, к передней части холодильника.
Снимите нижнюю крышку испарителя.
Заключение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке.
Отправляйте электронные отходы на переработку в центр, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошел не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
