Замена термистора отсека свежих продуктов в холодильнике Frigidaire Side-By-Side
Используйте это руководство для замены термистора отсека свежих продуктов в холодильнике Frigidaire side-by-side.
Этот термистор передаёт данные о температуре на основную плату управления. Плата контролирует его сопротивление, которое изменяется в зависимости от температуры.
Если термистор выйдет из строя, холодильник не будет работать корректно. Как правило, он не сможет поддерживать правильную температуру в отсеке свежих продуктов. В зависимости от типа неисправности (короткое замыкание или обрыв цепи) устройство может полностью перестать функционировать. При обрыве или коротком замыкании могут отображаться коды ошибок. Часто термистор теряет калибровку, а не полностью выходит из строя, что может привести к проблемам с температурой в холодильнике.
Термистор поставляется в виде жгута с объединёнными термисторами отсека свежих продуктов и морозильной камеры.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы проверяете или ремонтируете следующие элементы, возможно, потребуется также перекрыть и отключить подачу воды:
Вентилятор конденсатора
Компрессор и термозащитное реле
Сборка запорного клапана подачи воды
Шаг 2
Откройте дверцу холодильника.
Отверните лампочку на задней стороне корпуса блока управления.
Шаг 3
Используйте головку 1/4" для снятия двух креплений с шестигранной головкой 1/4", удерживающих корпус блока управления.
Используйте головку 1/4" для снятия ещё трёх креплений с шестигранной головкой 1/4", удерживающих корпус блока управления.
Шаг 4
Опустите корпус блока управления, чтобы задняя часть оказалась ближе к верху отсека свежих продуктов.
Поддерживайте корпус блока управления рукой, пока правый угол не опрётся на одну из полок.
Шаг 5
Отключите корпус блока управления, сжав фиксатор на разъёме и потянув разъём вниз.
Поддерживайте конец корпуса блока управления, ближайший к кабелю, одной рукой.
Шаг 6
Найдите вспомогательный разъём и отщёлкните его от корпуса блока управления. Возможно, потребуется отодвинуть защёлки пальцем.
Отключите вспомогательный разъём, сжав фиксатор и разъединяя половины разъёма.
Шаг 7

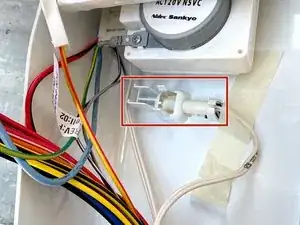

Найдите термистор отсека свежих продуктов и оторвите бежевую ленту, чтобы освободить проводку.
Шаг 8

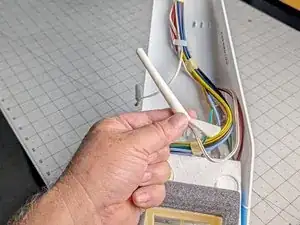

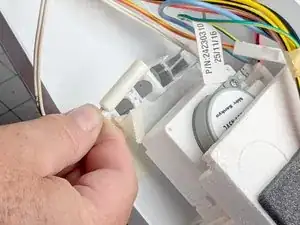

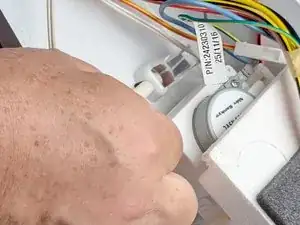

Освободите термистор, потянув его пальцами из крепления, фиксирующего его на корпусе блока управления.
Шаг 9

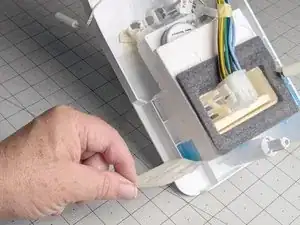

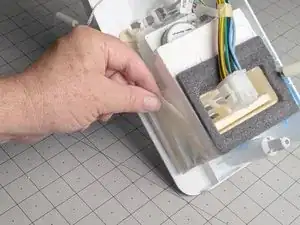

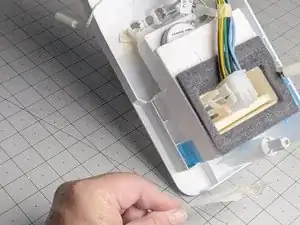

Пальцами снимите бежевую маскирующую ленту, фиксирующую узел заслонки к корпусу блока управления.
Шаг 10

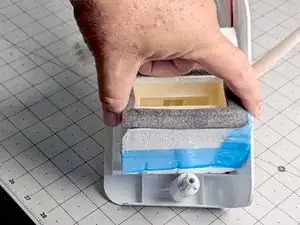

Поднимите узел заслонки вверх, чтобы получить доступ к ленте, удерживающей термистор морозильной камеры.
Шаг 11

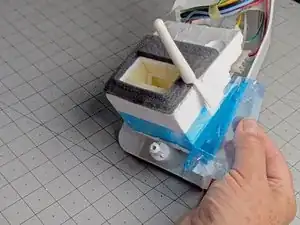

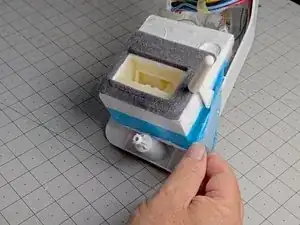

Пальцами оторвите синюю ленту, удерживающую термистор морозильной камеры.
Шаг 12

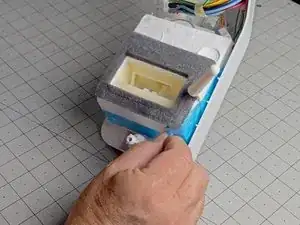

Возьмите термистор морозильной камеры и оттяните его от поролонового элемента заслонки на корпусе блока управления, чтобы освободить термистор из его посадочного места.
Шаг 13

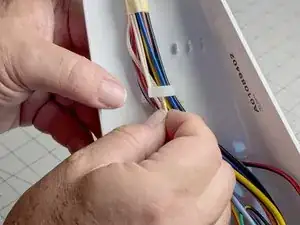

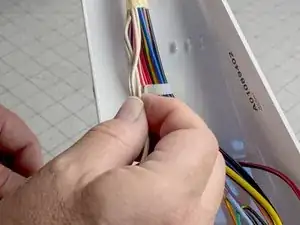

Отщёлкните провода термисторов.
Это относится как к проводам термистора отсека свежих продуктов, так и к проводам термистора морозильной камеры. В обоих случаях это белые двухпроводные шнуры.
Шаг 14

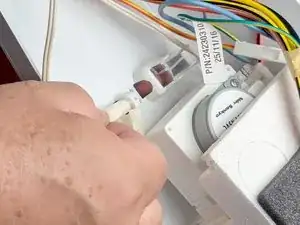

Отключите термисторы от платы управления, сжав фиксатор на разъёме и вытянув разъём из гнезда на плате управления.
Термисторы подключены к одному разъёму на плате управления и не продаются отдельными деталями, а только в сборе.
Вы можете оторвать ленту на жгуте или аккуратно разрезать её, чтобы вывести провода термисторов из жгута.
При необходимости вы можете использовать стяжку вместо ленты для закрепления жгута после установки.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Утилизируйте электронные отходы в сертифицированном пункте переработки с сертификатом R2 или e-Stewards.
Ремонт прошёл не так? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
