Разборка парового утюга Philips EasySpeed 2100W

История

Паровой утюг — устройство, позволяющее разглаживать одежду и удалять складки. Первые упоминания об использовании утюга относятся к Китаю, где для "утюжки" одежды применяли раскалённый металл. В 1882 году Генри У. Сили изобрёл первый электрический утюг, что привело к появлению современных паровых утюгов. Это повседневное устройство помогает одежде выглядеть аккуратно и опрятно.

Особая благодарность всем участникам проекта:

- Rick Kamikura

- Han Sang Ryu

- Tevin Rillera

- Kalwin Cheung

Шаг 1

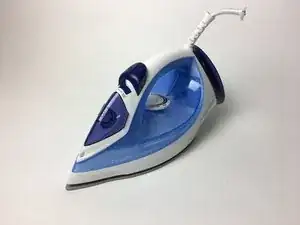

Это паровой утюг до начала разборки.

Модель — Philips EasySpeed 2100W

Шаг 2

Снимите регулятор температуры с утюга, поддев его долотом.

Будьте осторожны: регулятор может сломаться при чрезмерном усилии.

Шаг 3

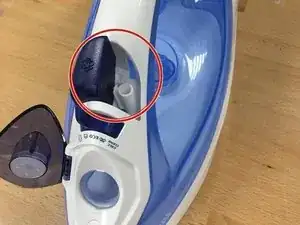

Вытащите кнопку распыления и кнопку подачи пара из утюга. Для этого потребуется небольшое усилие.

Совет: если кнопки выходят туго, лёгкое покачивание поможет их извлечь.

Старайтесь не крутить кнопки слишком сильно, они могут сломаться при чрезмерном усилии.

Шаг 4

Снимите заднюю пластиковую панель утюга, аккуратно поддев её долотом.

Предупреждение: эта деталь хрупкая и может легко сломаться в процессе.

Второе изображение показывает, как выглядит задняя крышка после снятия.

Шаг 5

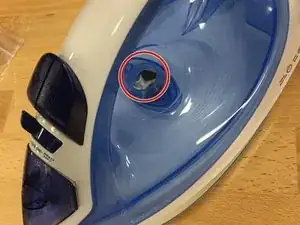

С помощью небольшой штифтовой отвёртки аккуратно подденьте резиновую заглушку, защищающую винт от коррозии.

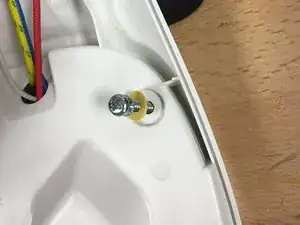

Затем отверткой выкрутите винт под заглушкой. После этого можно снять верхнюю часть корпуса утюга.

Шаг 6

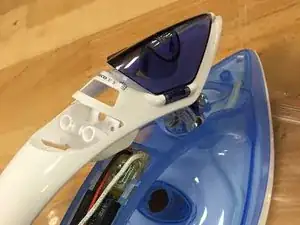

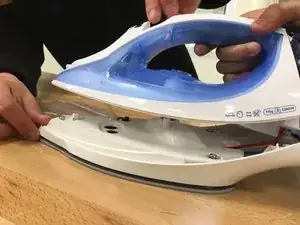

После выкручивания винта аккуратно оттяните верхнюю часть корпуса утюга.

Корпус должен отделиться от подошвы.

Второе фото показывает, как это выглядит после выполнения шага.

Шаг 7

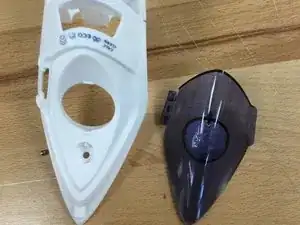

Отверткой выкрутите винт, фиксирующий подошву и её кожух.

На концах нижней пластины должно быть по два винта.

Второе изображение показывает, как выглядит подошва после выполнения шага.

Шаг 8

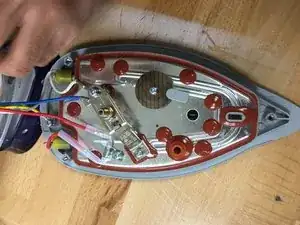

Далее снимите два винта, крепящие контактные пластины подошвы.

Расположение двух винтов показано на втором изображении.

Шаг 9

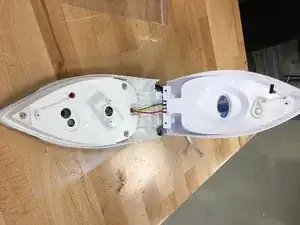

Аккуратно снимите верхний корпус, чтобы открыть плату управления.

Корпус может сниматься туго — используйте плоский инструмент, например долото или отвёртку с плоским лезвием, как рычаг, и аккуратно поднимайте корпус.

Шаг 10

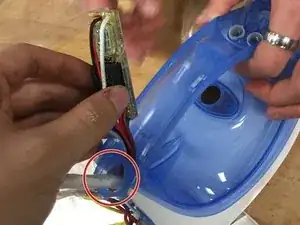

Извлеките плату управления из корпуса.

Примечание — плату нельзя полностью отсоединить вместе с проводкой утюга из соображений безопасности.

Примечание — плата покрыта прозрачным пластиковым кожухом, который легко отщёлкивается.

Шаг 11

Достаньте переключатель режима — это легко сделать, он не фиксируется винтами.

Шаг 12

Аккуратно отрежьте синий корпус, закрывающий распылительную насадку.

Это сложная операция из‑за мелких петель; лучше использовать тонкий плоский инструмент для поддевания.

Шаг 13

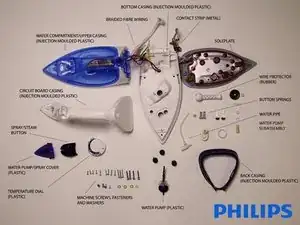

Это полностью разобранный Philips EasySpeed 2100W с разложенными и промаркированными деталями.

Заключение

Хотя разборка Philips EasySpeed 2100W несложна, в нём много мелких креплений — рекомендуется хранить винты в пакетиках с застёжкой, чтобы не потерять детали. Также отмечаем, что проводку невозможно полностью снять из‑за соображений безопасности.

Перевод руководства с ifixit.com
