Замена регулятора температуры в утюге Black and Decker One Step Steam
В этом руководстве показано, как заменить регулятор температуры в утюге Black + Decker One Step.
Перед заменой регулятора температуры протестируйте каждое положение на вашем утюге примерно 10 минут, чтобы определить, начнёт ли он правильно нагреваться. Если при любом положении он совсем не нагревается, можно считать, что утюг неисправен. Регулятор температуры легко повредить или деформировать при интенсивном использовании или при механических повреждениях.
Перед началом этого руководства убедитесь, что утюг выключен и полностью остыл. Если он горячий, выньте вилку и поставьте утюг вертикально и вдали от других предметов на 30 минут, чтобы он значительно остыл и снизился риск получения травмы.
Шаг 1

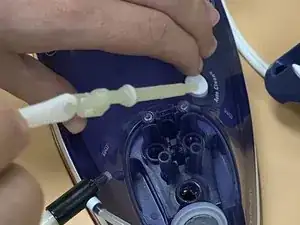

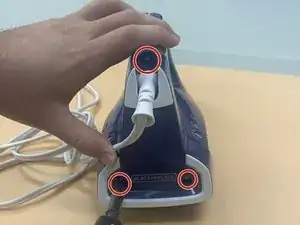

Используйте лопатку, чтобы выдёрнуть три заглушки винтов из утюга.
Для удаления крышек может потребоваться прикладывать силу. Не беспокойтесь, если при снятии будут слышны щелчки.
Шаг 2

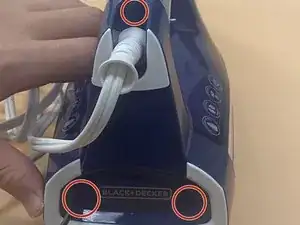

Выверните три винта отвёрткой Torx T5.
Шаг 3

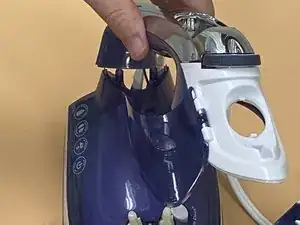

Снимите заднюю крышку.
Шаг 4

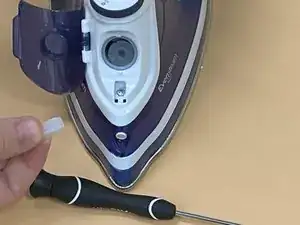

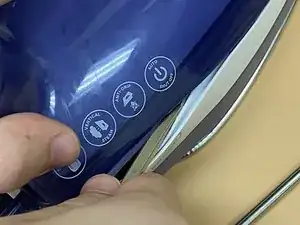

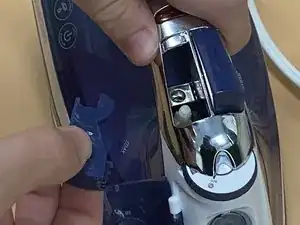

Используйте лопатку, чтобы снять прозрачную резиновую накладку с передней части утюга.
Шаг 5

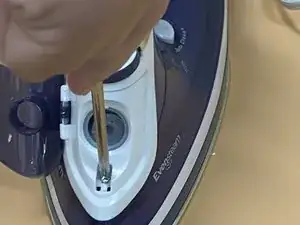

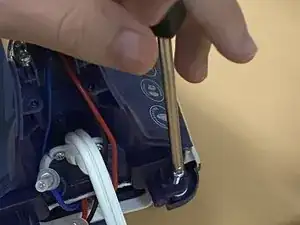

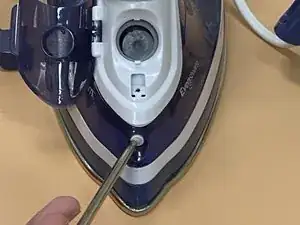

Выверните один винт, расположенный под резиновой накладкой, отвёрткой Phillips №0.
Шаг 6

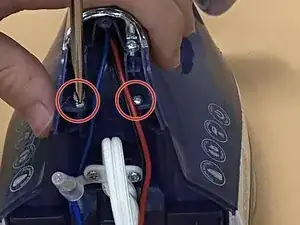

Выверните два винта, крепящие рукоятку к основанию, отвёрткой Phillips №0.
Шаг 7
Выверните винты, удерживающие пластину на основании, отвёрткой Phillips №0.
Шаг 8

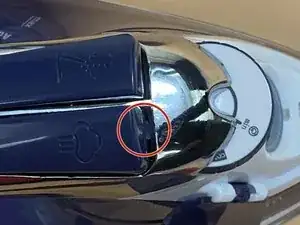

Вставьте лопатку в зазор перед насосами.
Потяните лопатку вниз, чтобы защёлка стала видна.
Повторите для другого насоса.
Шаг 9

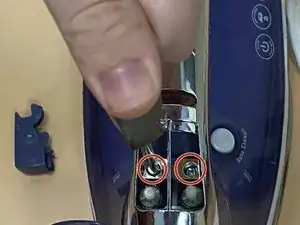

Выверните два винта отвёрткой Phillips №0.
Шаг 10

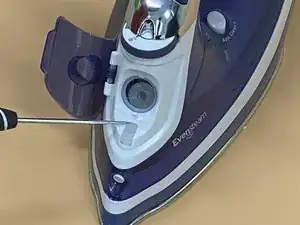

Подожмите распылительное сопло острым концом лопатки.
Шаг 11

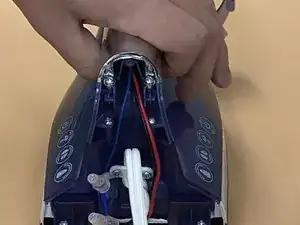

Снимите рукоятку с основания.
Шаг 12

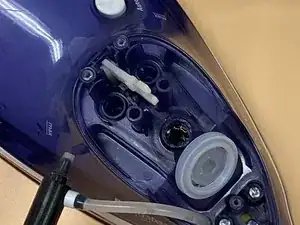

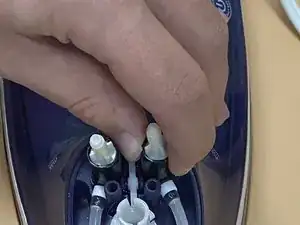

Снимите два насоса.
Шаг 13

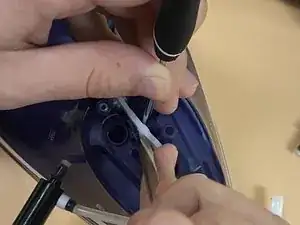

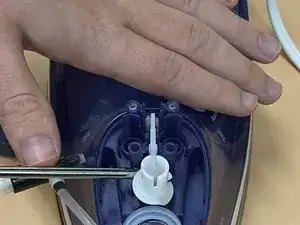

Подденьте белый пластиковый цилиндр лопаткой и вытащите его из посадочного гнезда.
Пластиковый цилиндр удерживается пластиковой рычагом. Потребуется приложить силу.
Шаг 14
Используя две лопатки, отожмите два пластиковых удерживающих элемента от рычага.
Поднимите рычаг и извлеките его.
Шаг 15
Выньте рычаг вместе с прикреплённым к нему насосом из основания.
Шаг 16

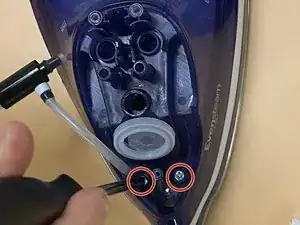

Выверните два винта отвёрткой Phillips №0.
Шаг 17

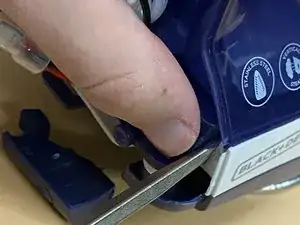

Вставьте лопатку между белым пластиком и фиолетовым пластиком.
Шаг 18

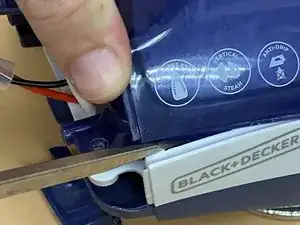

Поверните лопатку так, чтобы отделить верхнюю часть белого пластика от нижней части фиолетового пластика.
Шаг 19

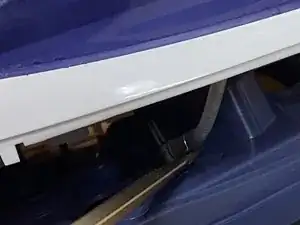

Проводите лопатку вдоль зазора, пока не услышите щелчок.
Шаг 20

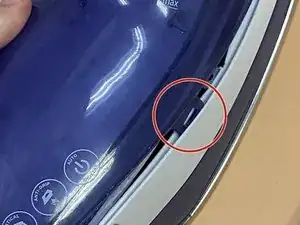

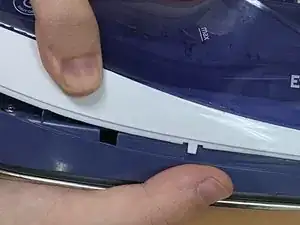

Проверьте, что защёлка отсоединилась.
Шаг 21
Отделите белый пластик от нижней фиолетовой части.
Удерживайте верхнюю секцию (белую и фиолетовую) одной рукой.
Потяните плиту (нижнюю секцию) в сторону защёлки, показанной в шаге 20, пока плита не отщёлкнется.
Шаг 22
С помощью лопатки аккуратно отожмите соединитель насоса от пластины.
Шаг 23

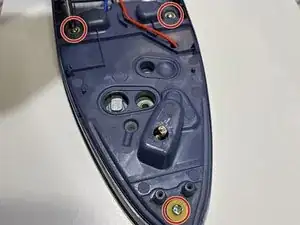

Выверните три видимых винта отвёрткой Phillips №0.
Шаг 24
Снимите держатель пластины.
Шаг 25

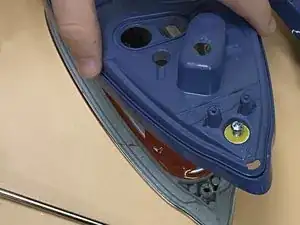

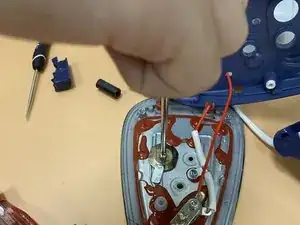

Выверните винт отвёрткой Phillips №0.
Извлеките регулятор температуры из утюга.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
