Замена термистора морозильной камеры холодильника Frigidaire Side-By-Side
Используйте это руководство для замены термистора морозильного отделения вашего холодильника Frigidaire side-by-side.
Этот термистор передаёт данные о температуре на основную плату управления. Плата контролирует его сопротивление, которое меняется в зависимости от температуры.
Если термистор выходит из строя, холодильник не будет работать корректно. Как правило, он не сможет поддерживать нужную температуру в морозильном отделении и, вероятно, будут проблемы с поддержанием температуры в отделении для свежих продуктов. В зависимости от неисправности (замыкание или разрыв цепи) он может полностью прекратить функционирование. При обрыве или коротком замыкании может отображать коды ошибок.
Термистор поставляется в виде жгута, в который объединены термисторы для отделения свежих продуктов и морозильного отделения. Корпус термистора морозильного отделения выполнен такой длины, чтобы выступать в морозильную камеру из отделения свежих продуктов через небольшое отверстие в стенке между отделениями.
Шаг 1
Перед началом ремонта отключите холодильник от питания.
Если вы проверяете или ремонтируете перечисленные ниже элементы, возможно, потребуется также перекрыть и отсоединить подачу воды:
Двигатель вентилятора конденсатора
Компрессор и устройство тепловой защиты
Сборка запорного клапана подачи воды
Шаг 2
Откройте дверцу холодильника.
Отвинтите лампочку на задней части корпуса управления.
Шаг 3
Используйте вороток на 1/4" для снятия двух 1/4" крепёжных винтов с шестигранной головкой, фиксирующих корпус управления.
Используйте вороток на 1/4" для снятия ещё трёх 1/4" крепёжных винтов с шестигранной головкой, фиксирующих корпус управления.
Шаг 4
Опустите корпус управления, чтобы задняя часть оказалась ближе к верхней части отделения для свежих продуктов.
Поддерживайте корпус управления рукой, пока правый угол не упрётся в одну из полок.
Шаг 5
Отключите корпус управления, сжав фиксатор на разъёме и потянув разъём вниз.
Поддержите конец корпуса управления, ближайший к кабелю, одной рукой.
Шаг 6
Найдите вспомогательный разъём и отщёлкните его от корпуса управления. Возможно, придётся отдвинуть защёлки пальцем.

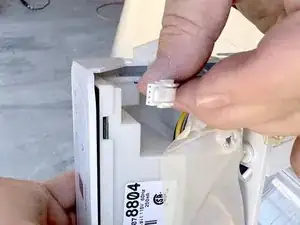

Отключите вспомогательный разъём, сжав фиксатор и разъединив половинки разъёма.
Шаг 7

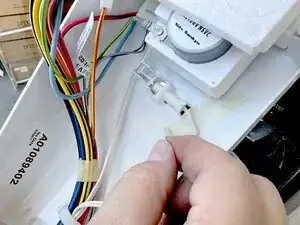

Найдите термистор отделения для свежих продуктов и снимите ленту, чтобы освободить проводку.
Шаг 8

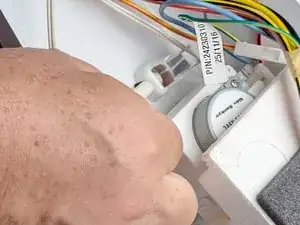

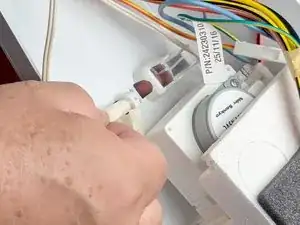

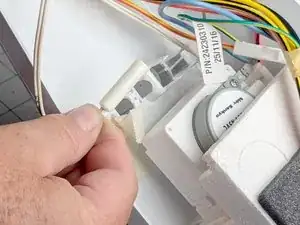

Пальцами освободите термистор, вытащив его из кронштейна, фиксирующего его в корпусе управления.
Шаг 9

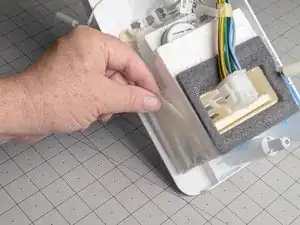

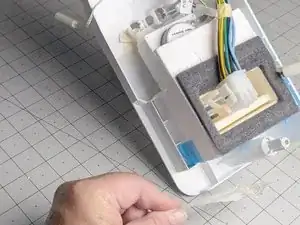

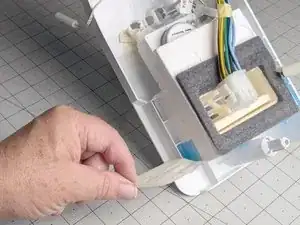

Пальцами удалите коричневую ленту, закрепляющую узел заслонки на корпусе управления.
Шаг 10

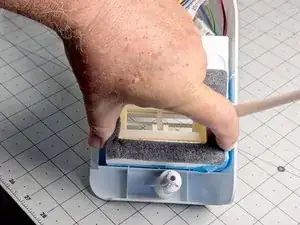

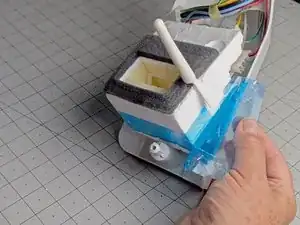

Поднимите узел заслонки вверх, чтобы получить доступ к синей ленте, удерживающей термистор морозильного отделения.
Шаг 11

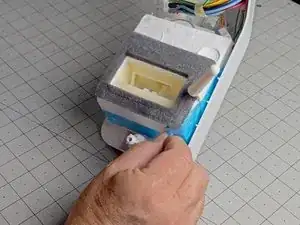

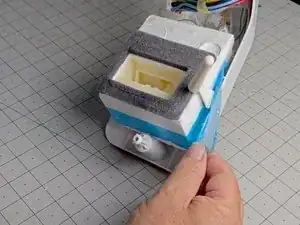

Пальцами оторвите синюю ленту, фиксирующую термистор морозильного отделения.
Шаг 12

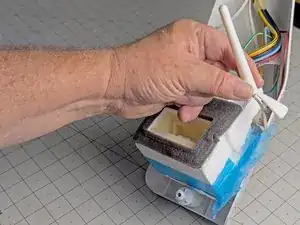

Возьмите термистор морозильного отделения и оттяните его от пенного узла заслонки на корпусе управления, чтобы освободить его из посадочного места.
Шаг 13

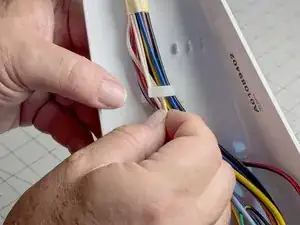

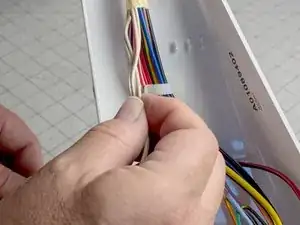

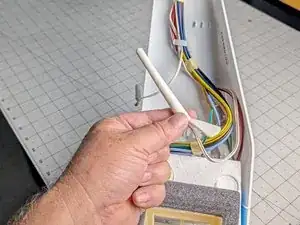

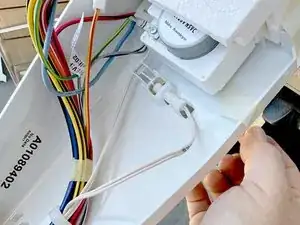

Отщёлкните провода термисторов.
Это относится как к проводам термистора отделения свежих продуктов, так и к проводам термистора морозильного отделения. В обоих случаях это белые двухпроводные шнуры.
Шаг 14
Отключите термисторы от платы управления, сжав фиксатор на разъёме и вытащив разъём из гнезда на плате управления.
Термисторы подключены к одному разъёму на плате управления и не продаются как отдельные детали, а только как сборка.
Вы можете снять ленту с жгута или аккуратно разрезать её, чтобы освободить провода термисторов из жгута.
При необходимости впоследствии можно заменить ленту на стяжку для крепления жгута.
Заключение
Для сборки устройства повторите указанные действия в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или задайте вопрос сообществу Answers для получения помощи.
