Замена вентилятора испарителя в холодильнике Frigidaire Side-By-Side

Перед началом ремонта отключите холодильник от сети.

Если вы тестируете или ремонтируете перечисленные ниже элементы, возможно, потребуется также перекрыть и отключить подачу воды:

Двигатель вентилятора конденсатора

Компрессор и тепловое предохранительное устройство

Узел впускного клапана воды

Откройте дверцу морозильной камеры.

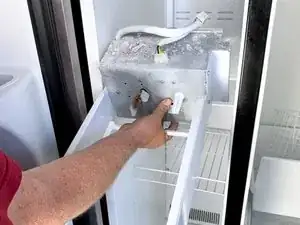

Возьмитесь за нижнюю часть передней стороны контейнера для льда.

Поднимите его слегка и потяните к передней части холодильника, чтобы вынуть.

К этим винтам трудно получить доступ.

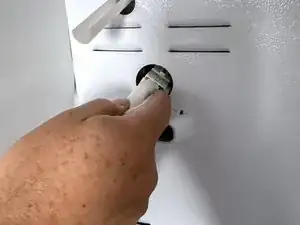

Используйте головку на 1/4" (6 мм) с держателем, чтобы вынуть два винта, крепящие льдогенератор к боковой стенке морозильной камеры.

Поверните льдогенератор вправо и опустите переднюю часть, чтобы получить доступ к кабелю.

Найдите разъём льдогенератора у задней части морозильной камеры.

Сожмите фиксаторы на разъёме, чтобы освободить его, и потяните, чтобы отключить.

Возможно, потребуется использовать обе руки: одну на задней половине, другую на передней половине разъёма.

Вы можете поддержать льдогенератор на опоре контейнера для льда, если вам нужны обе руки для отсоединения.

Снимите льдогенератор из морозильной камеры.

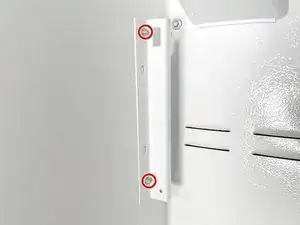

Используйте головку на 1/4" (6 мм) с держателем, чтобы выкрутить два винта, крепящие левую направляющую ящика морозильной камеры.

Снимите направляющую ящика.

Используйте головку на 1/4" (6 мм) с держателем, чтобы выкрутить два винта, крепящие узел мотора шнековой подачи льда к опорным кронштейнам, расположенным в задней части морозильной камеры.

Поднимите передний фиксатор направляющей узла мотора шнековой подачи, чтобы освободить его от опорных кронштейнов.

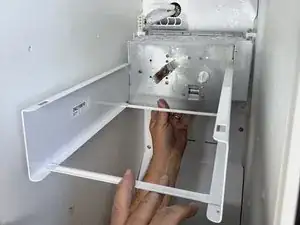

Поднимите весь узел вверх и выдвиньте его к передней части морозильной камеры.

Не пытайтесь снять весь узел мотора шнековой подачи на этом этапе. Он всё ещё подключён электрическими кабелями к задней части морозильной камеры.

Опустите узел так, чтобы его передняя часть опиралась на полку, находящуюся ниже. Избегайте натяжения кабеля.

Сожмите фиксатор на кабеле узла мотора шнековой подачи и вытяните разъём из гнезда, чтобы отключить его.

Снимите узел мотора шнековой подачи.

Узел сильно неуравновешен с большей массой в задней части, поэтому держите его ближе к задней части.

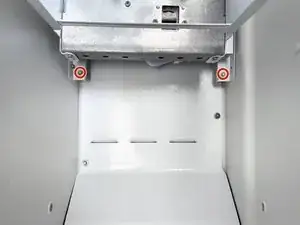

Используйте головку на 1/4" (6 мм) с держателем, чтобы выкрутить два винта, крепящие крепление монтажной скобы левого узла мотора шнековой подачи.

Повторите предыдущий шаг для правой скобы.

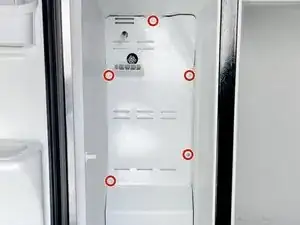

Используйте головку на 1/4" (6 мм) с держателем, чтобы выкрутить пять винтов, крепящих верхнюю панель испарителя.

Используйте головку на 1/4" (6 мм) с держателем, чтобы открутить два дополнительных винта, крепящие верхнюю и нижнюю панели испарителя.

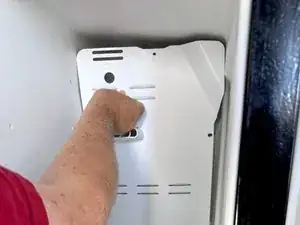

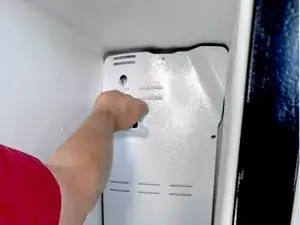

Используйте отверстие в верхнем кожухе испарителя, чтобы поднять верхний кожух испарителя и снять его.

Листовой металл острый — рассмотрите возможность использования перчаток для защиты рук. Работайте аккуратно.

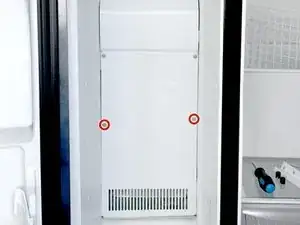

Используйте головку на 1/4" (6 мм) с держателем, чтобы выкрутить два оставшихся винта, крепящие нижний кожух испарителя.

Поднимите нижний кожух испарителя примерно на 1/2" (13 мм), чтобы освободить его от задней части холодильника.

Наклоните верхнюю часть нижнего кожуха испарителя в сторону передней части холодильника.

Снимите нижний кожух испарителя.

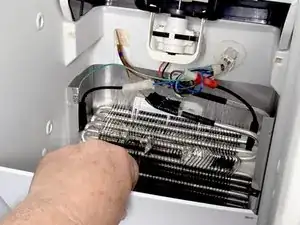

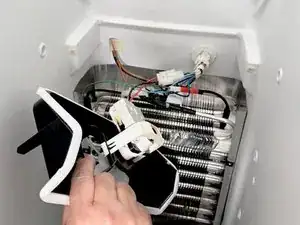

Поднимите корпус вентилятора испарителя с задней части морозильной камеры.

Переверните корпус вентилятора испарителя на нижнюю сторону, чтобы удобнее было получить доступ к электрическим соединениям.

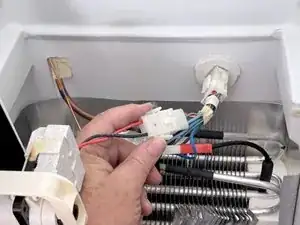

Возьмите разъём вентилятора испарителя и сожмите защёлки по обеим сторонам разъёма.

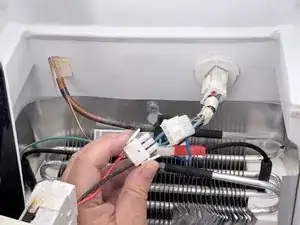

Разъедините разъём, потянув его по частям. Для этого могут понадобиться обе руки — по одной на каждую половину разъёма.

Снимите узел вентилятора испарителя

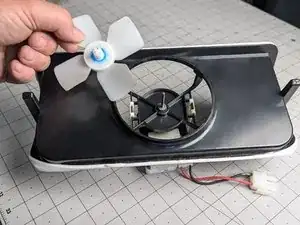

Возьмитесь за ступицу лопастей вентилятора и снимите их с вала мотора.

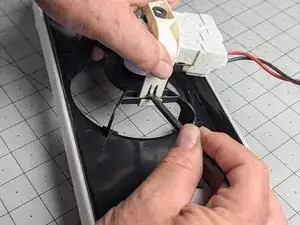

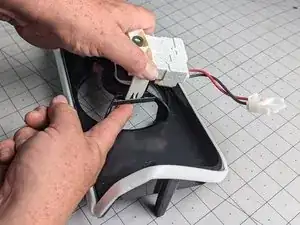

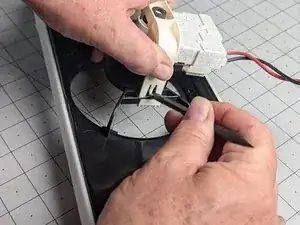

Нажмите на фиксирующую защёлку в сторону вала мотора, чтобы освободить кронштейн мотора вентилятора.

Вы можете использовать лопатку или пальцы для нажатия на защёлку.

Отцепите кронштейн мотора вентилятора, сдвинув его вниз после освобождения защёлки.

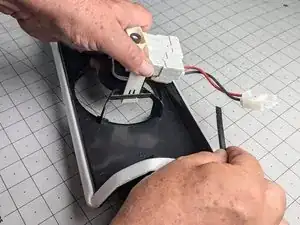

Нажмите на нижнюю часть кронштейна внутрь, чтобы освободить крюк.

При нажатии внутрь потяните крюк вверх, чтобы освободить кронштейн мотора.

Повторите последние три шага для другой стороны кронштейна мотора вентилятора.

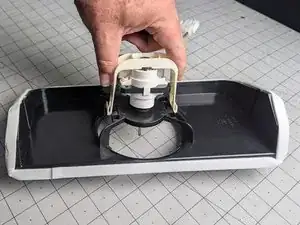

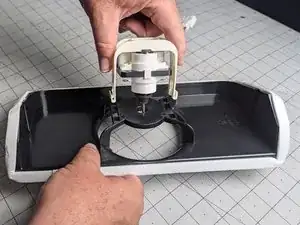

Поднимите кронштейн мотора и мотор из узла вентилятора испарителя.

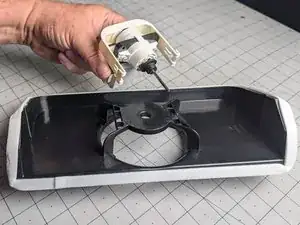

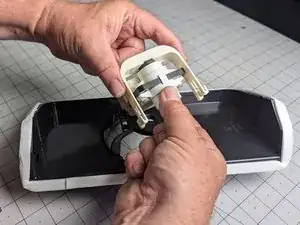

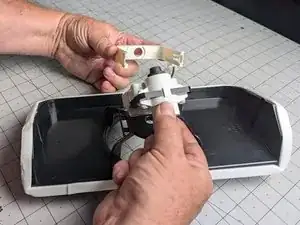

Потяните кронштейн мотора вверх, чтобы отделить мотор от кронштейна.

Мотор вентилятора теперь можно заменить.

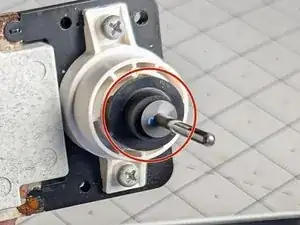

Следите за резиновыми монтажными втулками с обеих сторон мотора, так как в заменяющем моторе они могут отсутствовать.
