Замена силового кабеля Black and Decker IR02V-T
В этом руководстве показано, как заменить силовой кабель плоского утюга Black & Decker IR02V-T. Такое руководство крайне важно, поскольку любое внутреннее повреждение кабеля питания может привести к короткому замыканию и порче утюга.
Перед выполнением процесса убедитесь, что утюг отключен от сети и полностью остыл.
Шаг 1

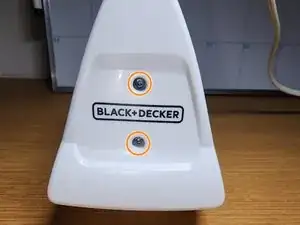

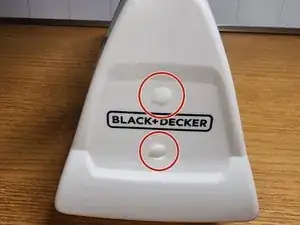

Снимите два силиконовых покрытия, закрывающих винты.

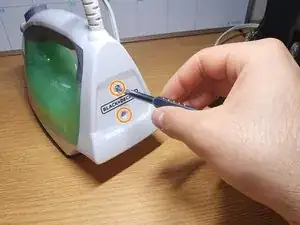

Удалите оба винта диаметром 1 мм с помощью отвертки Torx T5.

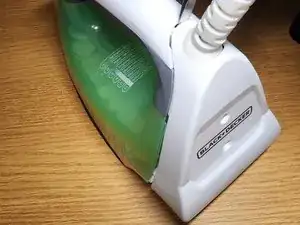

Откройте пластиковую крышку, начиная с верхней части утюга.
Шаг 2

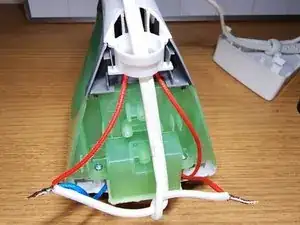

С помощью плоскогубцев снимите оба колпачка с конца провода.
Разогните металл в колпачках с помощью плоскогубцев, чтобы освободить оголенный провод.

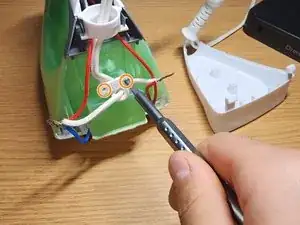

Удалите два винта диаметром 1 мм, удерживающих провод, с помощью отвертки Philips #00.

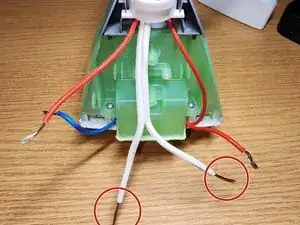

Когда провода будут оголены, отделите их и сложите в противоположные стороны.
Шаг 3
Полностью удалите старый силовой кабель из утюга.

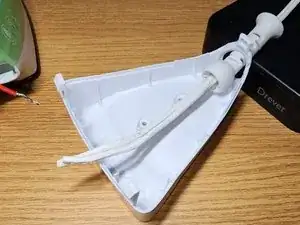

Вставьте новый кабель через пластиковую крышку и отверстие утюга, как показано на изображении.
Шаг 4

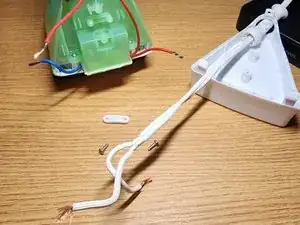

Освободите примерно 1,3 см провода, удалив силикон, который его закрывает.
Свяжите новый провод в узел и соедините провода соответственно.
Надевая колпачки на оголенные провода, используйте плоскогубцы, чтобы затянуть металл и зафиксировать провод.
Шаг 5

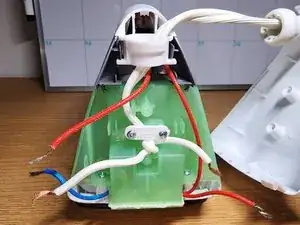

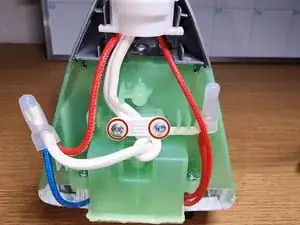

После того как колпачки надеты на провода, вставьте два винта диаметром 1 мм Philips вместе с небольшой базовой платой, которая фиксирует провод.
Когда все провода будут надежно зафиксированы, установите пластиковую крышку и закрутите винты Torx диаметром 1 мм.
Перевод руководства с ifixit.com
