Замена электродвигателя вентилятора конденсатора холодильника LG
Используйте это руководство, чтобы заменить электродвигатель вентилятора конденсатора в вашем холодильнике LG.
Это руководство подходит для большинства холодильников LG. Руководство составлено на примере холодильника модели LG LFX25973. Если у вас другая модель, возможны незначительные отличия в разборке, но общий процесс ремонта останется тем же.
Вентилятор конденсатора циркулирует воздух для охлаждения компрессора и конденсатора.
В случае его выхода из строя холодильник будет плохо охлаждать или может вовсе перестать охлаждать. Он также может полностью прекратить работу. На дисплее температуры, скорее всего, появится код Er CF.
Это руководство оценено как сложное в основном из‑за количества инструментов и довольно необычных процедур.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы проверяете или ремонтируете указанные элементы, возможно, также потребуется перекрыть и отсоединить подачу воды:
Электродвигатель вентилятора конденсатора
Компрессор и тепловое предохранительное устройство
Сборка клапана подачи воды
Шаг 2

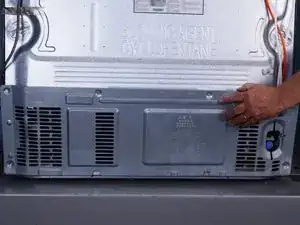

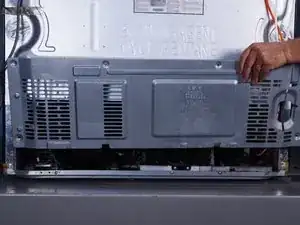

Используйте крестовую отвёртку, чтобы вынуть винты, крепящие крышку конденсатора к задней части холодильника.
Шаг 3

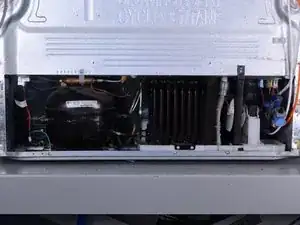

Наклоните верхний край крышки конденсатора в вашу сторону.
Поднимите и снимите крышку конденсатора.
Шаг 4

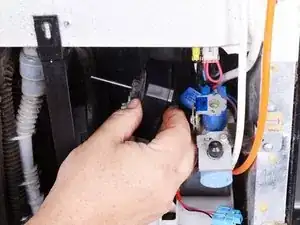

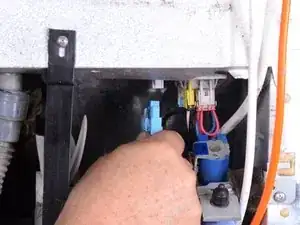

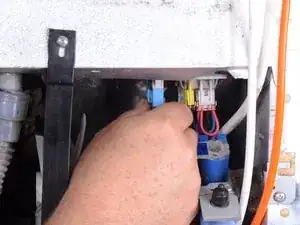

Сожмите и потяните разъём вентилятора конденсатора прямо вниз, чтобы отсоединить вентилятор конденсатора.
Шаг 5

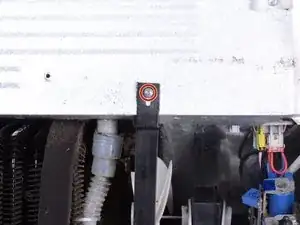

Используйте крестовую отвёртку, чтобы выкрутить винт кожуха вентилятора конденсатора.
Шаг 6

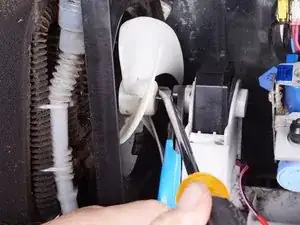

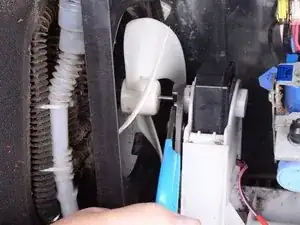

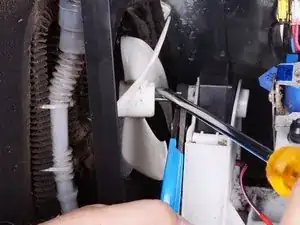

Зафиксируйте вал привода вентилятора конденсатора губцевым ключом с регулируемым зажимом.
Поместите большую плоскую отвёртку между губцевым ключом и ступицей вентилятора.
Удерживая ключ на месте, надавите отвёрткой на ключ, чтобы отпрессовать вентилятор.
Шаг 7

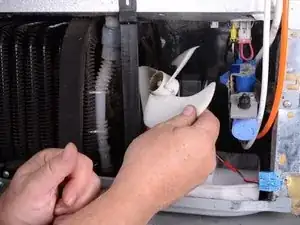

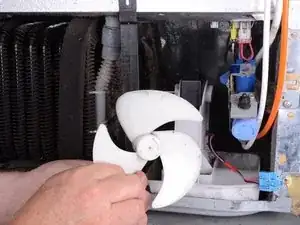

Снимите сборку лопастей вентилятора.
Шаг 8

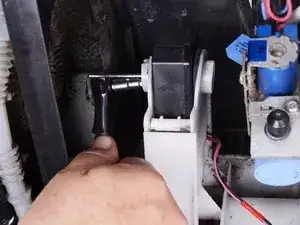

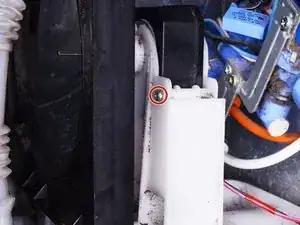

Используйте короткую крестовую отвёртку, чтобы выкрутить винты, крепящие электродвигатель вентилятора внутри кронштейна двигателя.
Возможно, будет удобнее использовать трещотку 1/4 дюйма с насадкой под крестовую отвертку для снятия винтов.
Шаг 9

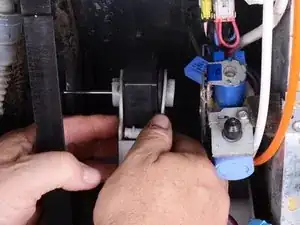

Раздвиньте две половины кронштейна электродвигателя, чтобы освободить двигатель вентилятора.
Поднимите вал двигателя вентилятора вверх и выведите через прорезь в переднем кронштейне двигателя.
Шаг 10

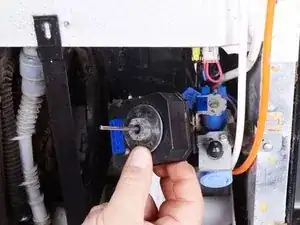

Снимите электродвигатель вентилятора.
Шаг 11

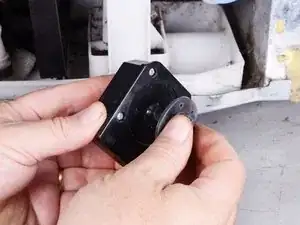

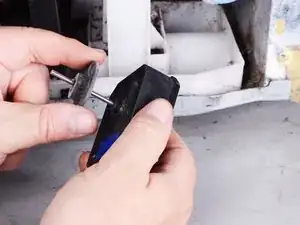

Перенесите два резиновых демпфера крепления двигателя со старого двигателя на новый.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному по стандарту R2 или e‑Stewards пункту приёма.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
