Проверка и замена нагревательного элемента сушилки Whirlpool WED87HED

Перед началом ремонта отключите сушилку от электросети.

Вилка питания может иметь четыре штыря вместо трёх. Дополнительный штырь — это заземление.

В ходе работы следите за каждым винтом и устанавливайте его обратно точно на то же место.

Используйте отвертку-головку 5/16 дюйма, чтобы вынуть два винта длиной 15,7 мм, крепящие верхнюю панель к заднему кронштейну.

Возьмите верхнюю панель и сдвиньте её на 1/2–1 дюйма назад по направлению к задней части машины.

Поднимите верхнюю панель вверх, чтобы отсоединить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём лампы барабана.

Используйте отвертку-головку 1/4 дюйма, чтобы удалить два листовых винта длиной 16,3 мм, расположенных на каждом конце панели управления.

Поднимите панель управления вверх и откиньте её от шасси, чтобы снять.

Убедитесь, что кабель продет через отверстие в шасси.

При сборке проденьте кабель через соответствующее отверстие до установки панели управления.

Используйте маленькую плоскую отвертку или лопатку, чтобы отщёлкнуть обе стороны разъёма дверного выключателя.

Отсоедините разъём.

Используйте отвертку-головку 1/4 дюйма, чтобы удалить три верхних винта передней панели длиной 16,4 мм.

Наклоните машину назад и надежно подпереть или попросите помощника поддерживать её.

Используйте отвертку-головку 1/4 дюйма, чтобы снять четыре винта по нижнему краю панели:

Два винта 16,4 мм

Два винта 13 мм

Используйте крестовую отвертку, чтобы удалить два винта длиной 15,8 мм внутри дверного проёма под отверстием барабана.

Панель тяжёлая и неудобная. Возможно, вам понадобится помощник для этого шага.

Оттяните нижнюю часть панели от шасси примерно на два—три дюйма.

Поднимите переднюю панель с маленьких выступов на шасси в верхней части панели и снимите её.

Проследите, чтобы не зацепить жгут проводов дверного выключателя при снятии панели.

Используйте отвертку-головку 5/16 дюйма, чтобы снять винт крышки длиной 16,2 мм.

Снимите крышку.

При необходимости маркируйте провода перманентным маркером и сделайте фотографию или схему подключения.

Используйте крестовую отвертку или отвертку-головку 1/4 дюйма, чтобы удалить три винта длиной 21,4 мм.

Если у вашей вилки 4 штыря, от шнура будет провод заземления. Используйте отвертку-головку 5/16 дюйма, чтобы снять это соединение.

Осторожно протяните шнур вниз через круглое отверстие.

Убедитесь, что при сборке вы правильно восстановите все соединения.

Используйте шестигранную головку 5/16 дюйма, чтобы снять зелёный винт заземления длиной 16,5 мм.

Используйте крестовую отвертку, чтобы снять два винта клеммного зажима шнура длиной 15,3 мм.

Отодвиньте клеммный зажим шнура за заднюю панель.

Используйте вороток на 1/4 дюйма, чтобы удалить одиннадцать винтов задней панели.

Десять винтов длиной 20 мм

Один винт длиной 12,9 мм под впуском воды.

На протяжении всего руководства отслеживайте каждую винтовую деталь и при сборке устанавливайте её точно на прежнее место.

Используйте вороток на 1/4 дюйма, чтобы удалить винт длиной 16,4 мм, удерживающий кронштейн основной платы на шасси.

Используйте вороток на 1/4 дюйма, чтобы удалить два винта длиной 20 мм в верхней задней части машины.

Наденьте перчатки перед продолжением, поскольку задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в воротник на панели.

Убедитесь, что выступы внизу выровнены с нижним ободом шасси.

Расположите панель так, чтобы её отверстия под винты совпадали с шасси.

Вытяните фильтр для ворса вверх из гнезда фильтра для ворса, чтобы извлечь его.

На этих фотографиях показана передняя панель на месте, но процедура та же, если передняя панель уже снята.

Используйте вороток на 1/4 дюйма, чтобы удалить крепёжные винты длиной 16,4 мм, удерживающие корпус фильтра для ворса.

Потяните корпус фильтра наружу от шасси и вниз, чтобы снять его.

Сожмите фиксирующие язычки разъёма датчика влаги.

Отсоедините разъём.

Маркируйте, фотографируйте или делайте набросок расположения разъёмов и положения кронштейна основной платы на вашем устройстве.

Отсоедините все разъёмы на передней половине основной платы.

Маркируйте, фотографируйте или делайте набросок расположения разъёмов и положения кронштейна основной платы на вашем устройстве.

Отсоедините все разъёмы от задней половины основной платы.

Используйте вороток на 1/4 дюйма, чтобы удалить листошуруп длиной 12,8 мм, удерживающий основную плату на кронштейне основной платы.

Поднимите задний угол основной платы, ближайший к боковым стенкам шасси.

Вам нужно освободить фиксирующий язычок на стороне основной платы.

Сдвиньте основную плату вперед, к передней части сушилки, чтобы освободить защёлки, удерживающие её на кронштейне основной платы.

Снимите основную плату с кронштейна основной платы.

Используйте вороток на 1/4 дюйма, чтобы отвинтить листошуруп длиной 16,4 мм, удерживающий кронштейн основной платы.

Снимите кронштейн основной платы с шасси и поверните его так, чтобы была видна нижняя сторона.

С помощью длинногубцев или разводного ключа сожмите фиксирующие крылья зажима держателя жгута проводов.

Отделите жгут от кронштейна основной платы и снимите кронштейн основной платы.

Используйте вороток на 1/4 дюйма, чтобы удалить два винта, прикрепляющих верхний передний перегородочный элемент к передней части шасси.

Один листошуруп длиной 16,4 мм

Один листошуруп длиной 19,8 мм

Используйте вороток на 1/4 дюйма, чтобы удалить два листошурупа длиной 16,5 мм, закрепляющие верхнюю пластиковую часть к верхнему переднему перегородочному элементу.

Снимите верхний передний перегородочный элемент и отложите его в сторону.

Тщательно запомните путь прохождения ремня перед продолжением.

Будьте очень осторожны на этом шаге! Рычаг натяжителя находится под пружинным напряжением и может защемить Вас, либо повредить выключатель ремня, если рычаг позволит себе резко опуститься.

Поднимите рычаг натяжителя (металлическая перевёрнутая «L»), чтобы ослабить натяжение приводного ремня.

Снимите ремень с шкива мотора.

Осторожно опустите рычаг натяжителя, пока он не окажется параллельно полу сушилки.

При сборке снова ориентируйтесь по Вашим заметкам или по ссылке на путь ремня, чтобы вновь протянуть приводной ремень.

Используйте головку‑отвёртку на 1/4 дюйма, чтобы вынуть четыре винта, закрепляющие нижнюю переднюю панель.

Два листовых винта длиной 16,1 мм с левой стороны нижней передней панели.

Два листовых винта длиной 13,2 мм с правой стороны нижней передней панели.

Поддерживая барабан, поднимите нижнюю переднюю панель с крючков шасси.

Опустите панель примерно на 2 дюйма, чтобы освободить ролики барабана, заправленные под барабан.

Поддерживая барабан, снимите нижнюю переднюю панель.

При сборке наклоните панель вправо, чтобы поместить ролики под выступ на передней части барабана. Как только барабан окажется на роликах, вы сможете вернуть панель в вертикальное положение.

Используйте ремень, чтобы поднять барабан на несколько дюймов.

Выведите барабан через переднюю часть сушилки.

Отметьте, какой конец барабана обращён вперёд.

Если ремень порван, встаньте перед барабаном и просуньте руки внутрь него. Поднимите барабан и протяните его через переднее отверстие машины. Желательно, чтобы Вам помог кто‑то ещё.

Убедитесь, что при повторной установке нижней передней панели барабан снова окажется на роликах. Действуйте медленно и не применяйте силу.

Следующие четыре шага показывают отключение нагревательного элемента.

Отключите три плоские клеммы, присоединённые к нагревательному элементу.

Отметьте расположение плоских клемм.

Тяните за клеммы, а не за провода.

Если Вы только заменяете нагревательный элемент и не собираетесь его тестировать, можно пропустить следующие два шага и перейти сюда.

Для этих шагов потребуется мультиметр. Если Вы не знакомы с его использованием, это руководство поможет Вам.

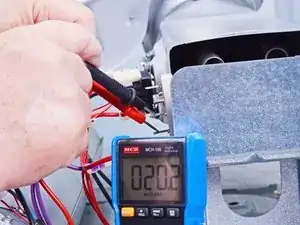

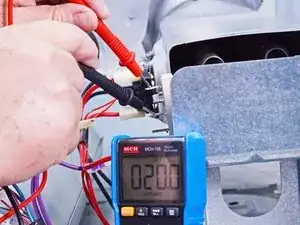

Сначала проверьте сопротивление между средним общим контактом и каждым из выводов элемента.

Сопротивление должно быть примерно 20 ом (Ω). Если сопротивление меньше 18 Ω или больше 25 Ω, элемент следует заменить.

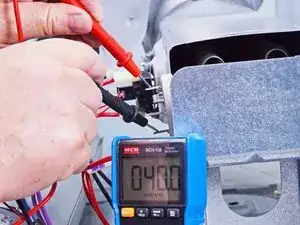

Проверьте сопротивление между верхним и нижним выводами.

Мультиметр должен показывать примерно 40 Ω.

Проверьте сопротивление от среднего вывода до корпуса нагревателя.

Мультиметр должен показывать OL или "—"

Если элемент показал правильные значения при тестировании, заменять его не нужно. В качестве предосторожности, пока всё доступно, Вы можете проверить компоненты, расположенные на корпусе нагревателя.

Для комбинированного компонента предельного термостата/входного термистора следуйте этой ссылке

Для температурного предохранителя следуйте этой ссылке.

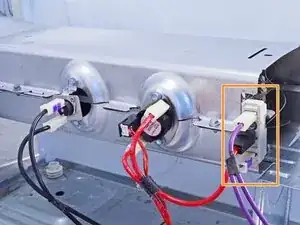

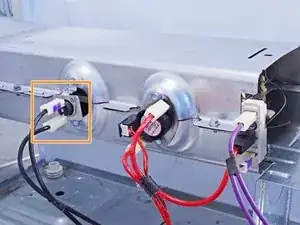

Следующие четыре шага показывают, как отключить и снять предельный термостат и входной термистр.

Предельный термостат и входной термистр размещены в одном блоке. Некоторые сушилки могут не иметь входного термистра.

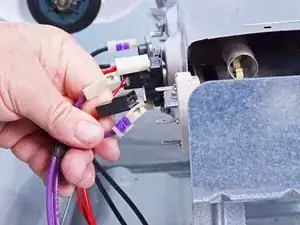

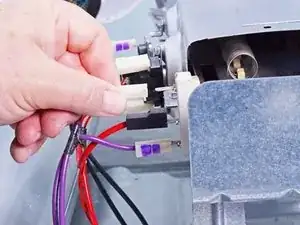

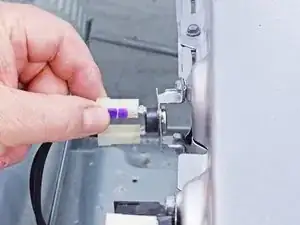

Оттяните плоские клеммы прямо, чтобы отключить часть предельного термостата в блоке предельного термостата/входного термистра.

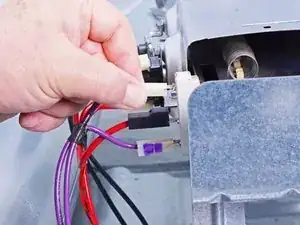

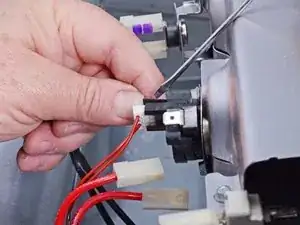

Освободите разъём входного термистра, поддев чёрную фиксирующую язычок маленькой плоской отвёрткой или лопаткой.

Чёрный фиксирующий язычок хрупкий, поэтому поднимайте его только немного, чтобы освободить разъём. Удерживайте разъём, а не провода при его снятии.

После освобождения вытяните разъём прямо, чтобы отключить входной термистр.

Используйте головку‑отвёртку на 1/4 дюйма, чтобы вынуть два листовых винта длиной 12,8 мм, которые закрепляют блок предельного термостата/входного термистра.

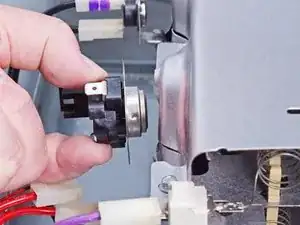

Снимите блок, вытащив его прямо из монтажного отверстия.

Отметьте ориентацию: разъём термистра должен быть ориентирован в сторону задней части машины для обратной сборки.

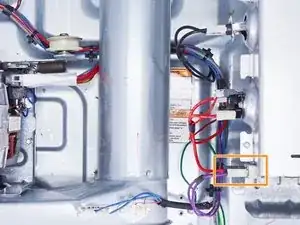

Следующие три шага показывают, как снять температурный предохранительный выключатель.

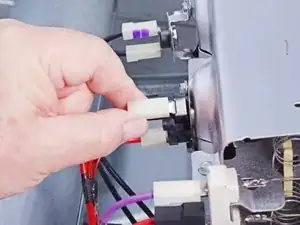

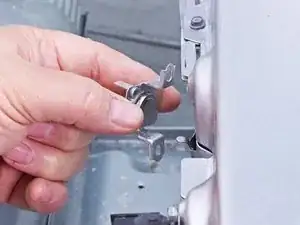

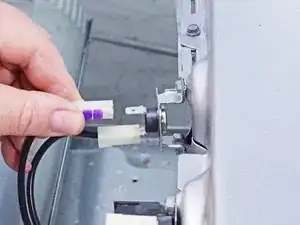

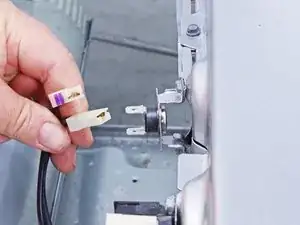

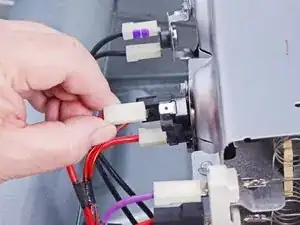

Вытяните два плоских разъёма температурного предохранительного выключателя прямо из их посадочных мест, чтобы отключить их.

При отсоединении захватывайте разъёмы, а не провода.

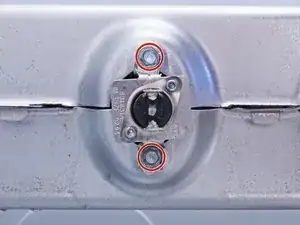

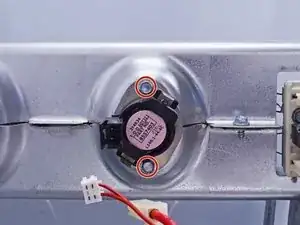

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы выкрутить два листовых винта длиной 12,8 мм, крепящие температурный предохранительный выключатель.

Обратите внимание на ориентацию детали: на нижней части корпуса нагревателя есть выступ, который позволяет детали правильно встать только в одном положении. Крепёжные площадки винтов слегка наклонены, чтобы это обеспечить.

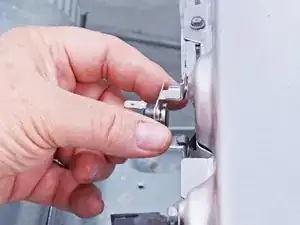

Снимите температурный предохранительный выключатель, приподняв его с корпуса нагревателя.

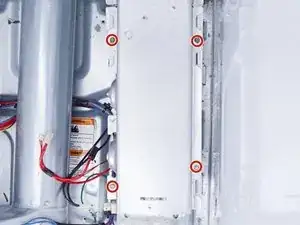

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы выкрутить четыре листовых винта длиной 12,8 мм, крепящие крышку корпуса нагревателя.

Наденьте перчатки перед продолжением, так как крышка корпуса нагревателя острая.

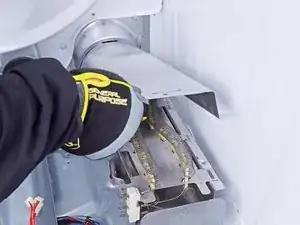

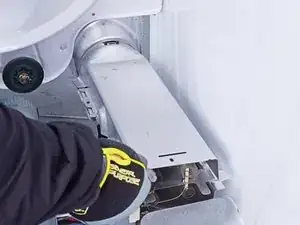

Поднимите переднюю часть крышки корпуса нагревателя, чтобы освободить защёлки, фиксирующие её на впускной трубке корпуса.

Поднимайте конец крышки достаточно высоко, чтобы защёлка могла выйти. Также защёлки по бокам корпуса могут застревать в пазах.

Снимите крышку корпуса нагревателя.

При сборке убедитесь, что все защёлки на крышке полностью прошли через пазы на боках корпуса и на нагревательном элементе. Когда положение правильное, крышка защёлкнется на месте.

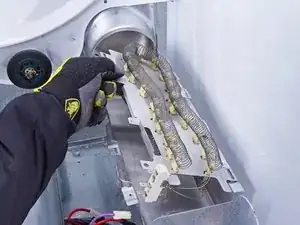

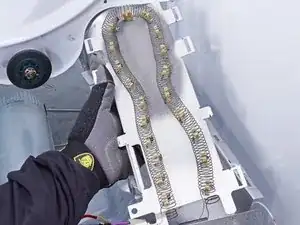

Выньте нагревательный элемент из пазов в нижней части корпуса нагревателя, приподняв его.

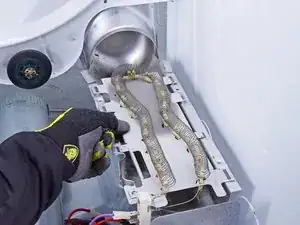

Снимите нагревательный элемент.
