Замена приводного ремня сушильной машины Whirlpool WED87HED

Перед началом ремонта отключите сушильную машину от сети.

У вашего кабеля питания может быть четыре клеммы вместо трёх. Дополнительная клемма — это заземление.

В ходе этого руководства отслеживайте каждое крепление и устанавливайте его обратно точно в то же место.

Используйте головку‑гайковёрт 5/16 дюйма, чтобы выкрутить два винта длиной 15,7 мм, фиксирующие верхнюю панель к кронштейну задней панели.

Возьмитесь за верхнюю панель и сдвиньте её на 1/2–1 дюйм в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём лампы барабана.

Используйте головку‑гайковёрт 1/4 дюйма, чтобы выкрутить два листовых винта длиной 16,3 мм, расположенных на каждом конце панели управления.

Поднимите панель управления вверх и откиньте её от шасси, чтобы снять.

Убедитесь, что провод пропущен через отверстие в шасси.

При сборке пропустите кабель через соответствующее отверстие перед установкой панели управления.

Используйте маленькую плоскую отвёртку или лопатку, чтобы отщёлкнуть обе стороны разъёма дверного выключателя.

Отсоедините разъём.

Используйте головку‑гайковёрт 1/4 дюйма, чтобы выкрутить три верхних листовых винта передней панели длиной 16,4 мм.

Наклоните машину назад и надежно зафиксируйте, или попросите помощника удерживать её.

Используйте головку‑гайковёрт 1/4 дюйма, чтобы выкрутить четыре листовых винта на нижнем краю панели:

Два винта длиной 16,4 мм

Два винта длиной 13 мм

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 15,8 мм внутри области двери под отверстием барабана.

Панель тяжёлая и неудобная в обращении. Возможно, вам потребуется помощь помощника на этом шаге.

Оттяните нижнюю часть панели от шасси примерно на два–три дюйма.

Поднимите переднюю панель с небольших выступов на шасси у верхней части панели и снимите её.

Следите, чтобы не зацепить жгут проводов дверного выключателя при снятии панели.

Используйте головку‑гайковёрт 5/16 дюйма, чтобы выкрутить винт крышки длиной 16,2 мм.

Снимите крышку.

Маркируйте провода перманентным маркером при необходимости и фотографируйте или делайте схему подключения.

Используйте крестовую отвёртку или головку‑гайковёрт 1/4 дюйма, чтобы выкрутить три винта длиной 21,4 мм.

Если у вашего штепселя 4 контакта, от кабеля будет также заземляющее соединение. Используйте головку‑гайковёрт 5/16 дюйма, чтобы открутить это соединение.

Осторожно протяните кабель через круглое отверстие вниз.

При сборке убедитесь, что вы правильно восстановили соединения.

Используйте шестигранную головку 5/16 дюйма, чтобы выкрутить зелёный заземляющий винт длиной 16,5 мм.

Используйте крестовую отвёртку, чтобы выкрутить два винта клеммной колодки кабеля длиной 15,3 мм.

Переместите клеммную колодку кабеля за заднюю панель.

Используйте головку‑гайковёрт 1/4 дюйма, чтобы выкрутить одиннадцать винтов задней панели.

Десять винтов длиной 20 мм

Один винт длиной 12,9 мм под водяным патрубком.

В ходе этого руководства отслеживайте каждое крепление и устанавливайте его обратно точно в то же место.

Используйте головку‑отвертку на 1/4 дюйма, чтобы удалить винт длиной 16,4 мм, фиксирующий кронштейн основной платы к корпусу.

Используйте головку‑отвертку на 1/4 дюйма, чтобы удалить два винта длиной 20 мм с верхней задней части аппарата.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в фланец на панели.

Убедитесь, что защёлки внизу выровнены с нижней кромкой корпуса.

Расположите панель так, чтобы её отверстия под винты совпадали с корпусом.

Выньте фильтр от ворса, потянув его вверх из посадочного слота фильтра.

На этих фотографиях передняя панель на месте, но процедура та же, если передняя панель уже снята.

Используйте головку‑отвертку на 1/4 дюйма, чтобы удалить монтажные винты длиной 16,4 мм, удерживающие корпус фильтра от ворса.

Вытащите корпус фильтра наружу от корпуса и опустите вниз, чтобы снять его.

Сожмите фиксирующие защёлки на разъёме датчика влажности.

Отсоедините разъём.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна основной платы на вашем аппарате.

Отсоедините все разъёмы на передней части основной платы.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна основной платы на вашем аппарате.

Отсоедините все разъёмы с задней половины основной платы.

Используйте головку‑отвертку на 1/4 дюйма, чтобы удалить листовой винт длиной 12,8 мм, который удерживает основную плату на кронштейне основной платы.

Поднимите задний угол основной платы, ближайший к боковым стенкам корпуса.

Вам нужно освободить фиксирующую защёлку на боковой стороне основной платы.

Сдвиньте основную плату к передней части сушилки, чтобы освободить защёлки, фиксирующие её в кронштейне основной платы.

Снимите основную плату с кронштейна основной платы.

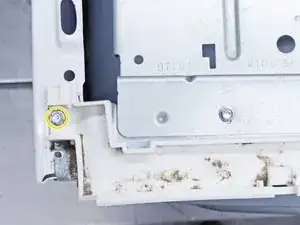

Используйте головку‑отвертку на 1/4 дюйма, чтобы отвинтить листовой винт длиной 16,4 мм, удерживающий кронштейн основной платы.

Снимите кронштейн основной платы с корпуса и поверните его так, чтобы была видна нижняя часть.

С помощью длинногубцев или разводного ключа сожмите крепёжные лепестки зажима держателя жгута проводов.

Отделите жгут от кронштейна основной платы и снимите кронштейн основной платы.

Используйте головку‑отвертку на 1/4 дюйма, чтобы удалить два винта, фиксирующие верхнюю переднюю перегородку к передней части корпуса.

Один листовой винт длиной 16,4 мм

Один листовой винт длиной 19,8 мм

Используйте головку‑отвертку на 1/4 дюйма, чтобы удалить два листовых винта длиной 16,5 мм, фиксирующих верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите в сторону.

Внимательно запомните путь ремня перед продолжением.

Будьте очень осторожны на этом шаге! Натяжной рычаг находится под пружинным напряжением и может прищемить вас, либо повредить выключатель ремня, если рычаг резко опустится.

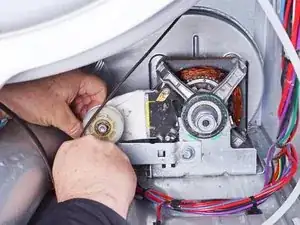

Поднимите натяжной рычаг (металл в форме перевёрнутой буквы "Г") вверх, чтобы ослабить натяжение приводного ремня.

Снимите ремень с шкива двигателя.

Осторожно опустите натяжной рычаг до параллели с полом сушилки.

При сборке ориентируйтесь на свои записи или схему пути ремня, чтобы снова протянуть приводной ремень.

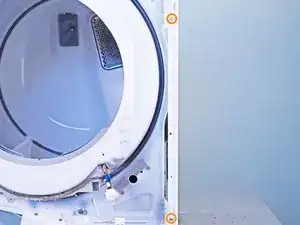

Используйте ключ-нагрудник 1/4 дюйма, чтобы удалить четыре винта, закрепляющие нижнюю переднюю перегородку.

Два листовых винта длиной 16,1 мм с левой стороны нижней передней перегородки.

Два листовых винта длиной 13,2 мм с правой стороны нижней передней перегородки.

Поддерживая барабан, поднимите нижнюю переднюю перегородку с крючков шасси.

Опустите перегородку примерно на 5 см, чтобы освободить ролики барабана, заправленные под барабан.

Поддерживая барабан, снимите нижнюю переднюю перегородку.

При сборке наклоните перегородку вправо, чтобы установить ролики под кромку передней части барабана. Как только барабан окажется на роликах, вы можете вернуть перегородку в вертикальное положение.

Используйте ремень, чтобы приподнять барабан на несколько сантиметров.

Выведите барабан наружу через переднюю часть сушилки.

Обратите внимание, какой конец барабана обращён к передней части.

Если ремень порван, встаньте перед барабаном и просуньте руки внутрь него. Поднимите и вытяните его через передний проём машины. Хорошо, если кто‑то поможет вам с этой операцией.

Убедитесь, что при установке нижней передней перегородки барабан снова размещён на роликах. Действуйте осторожно и не применяйте силу.

Снимите ремень с барабана.

Не позволяйте ремню тянуться по полу, если вы собираетесь его снова установить, иначе вы можете повредить его.

При сборке убедитесь, что гладкая сторона ремня обращена наружу, а ребристая сторона ремня прилегает к барабану.

При установке натяните ремень плотно вокруг барабана.
