Замена соленоидного клапана сушильной машины Whirlpool WED87HED

Перед началом ремонта отключите сушильную машину от питания.

У сетевого шнура может быть четыре контакта вместо трёх. Дополнительный контакт — это заземление.

В течение всего руководства сохраняйте порядок винтов и устанавливайте каждый винт обратно на его исходное место.

Используйте головку‑на‑гайку 5/16 дюйма, чтобы выкрутить два винта длиной 15,7 мм, крепящих верхнюю панель к кронштейну задней панели.

Схватите верхнюю панель и сдвиньте её на 1/2–1 дюйма в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отсоединить её от шасси.

Снимите верхнюю панель с машины.

Используйте головку‑на‑гайку 5/16 дюйма, чтобы выкрутить винт крышки длиной 16,2 мм.

Снимите крышку.

При необходимости пометьте кабели перманентным маркером и сделайте фотографию или схему подключения.

Используйте отвертку Phillips или головку‑на‑гайку 1/4 дюйма, чтобы выкрутить три винта длиной 21,4 мм.

Если у вилки 4 контакта, от шнура также будет соединение заземления. Для его отключения используйте головку‑на‑гайку 5/16 дюйма.

Аккуратно протяните шнур вниз через круглое отверстие.

При сборке убедитесь, что подключили провода правильно.

Используйте шестигранную головку 5/16 дюйма, чтобы выкрутить зелёный винт заземления длиной 16,5 мм.

Используйте отвертку Phillips, чтобы выкрутить два винта клеммного модуля шнура длиной 15,3 мм.

Удвиньте клеммный модуль шнура за заднюю панель.

Используйте головку‑на‑гайку 1/4 дюйма, чтобы выкрутить одиннадцать винтов задней панели.

Десять винтов длиной 20 мм

Один винт длиной 12,9 мм под водяным входом.

В течение всего руководства сохраняйте порядок винтов и устанавливайте каждый винт обратно на его исходное место.

Используйте головку‑на‑гайку 1/4 дюйма, чтобы выкрутить винт длиной 16,4 мм, удерживающий кронштейн основной платы на шасси.

Используйте головку‑на‑гайку 1/4 дюйма, чтобы выкрутить два винта длиной 20 мм в верхней задней части машины.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните назад, чтобы освободить её от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в воротник на панели.

Убедитесь, что защёлки внизу выровнены с нижней кромкой шасси.

Расположите панель так, чтобы отверстия под винты совпали с шасси.

Выдавите фиксатор плоской отверткой или лопаткой.

Сожмите фиксатор пальцами и извлеките его.

Нажмите жёлтую втулку в направлении клапана, чтобы освободить водяную трубку.

Удерживая втулку, вытяните водяную трубку из втулки.

Снимите два электрических разъёма соленоидного клапана, потянув их прямо с клапана.

При отключении держитесь за разъём, а не за провод.

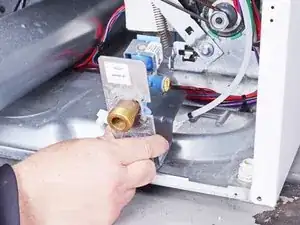

Используйте головку‑на‑гайку 1/4 дюйма, чтобы выкрутить листовой винт длиной 12,9 мм, удерживающий соленоидный клапан.

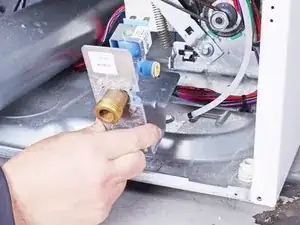

Наклоните соленоидный клапан в вашу сторону, чтобы отвести выступ из-под кромки корпуса сушилки.

Поднимите соленоидный клапан вверх и извлеките его.
