Замена парового сопла сушилки Whirlpool WED87HED

Перед началом ремонта отключите сушилку от сети.

У вашего сетевого шнура может быть четыре контакта вместо трёх. Дополнительный контакт — это заземление.

На протяжении всего руководства отслеживайте каждую винт и устанавливайте его обратно точно на то же место.

Используйте вороток на 5/16 дюйма, чтобы снять два винта длиной 15,7 мм, фиксирующие верхнюю панель к кронштейну задней панели.

Схватите верхнюю панель и сдвиньте её назад на 1/2–1 дюйм (примерно 12–25 мм).

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Используйте вороток на 5/16 дюйма, чтобы снять винт крышки длиной 16,2 мм.

Снимите крышку.

При необходимости пометьте кабели перманентным маркером и сделайте фотографию или схему подключения.

Используйте крестовую отвертку или вороток на 1/4 дюйма, чтобы снять три винта длиной 21,4 мм.

Если у вилки 4 контакта, от шнура также будет соединение заземления. Используйте вороток на 5/16 дюйма, чтобы снять это соединение.

Осторожно вытащите шнур вниз через круглое отверстие.

Убедитесь, что при сборке вы правильно восстановите все соединения.

Используйте шестигранный вороток на 5/16 дюйма, чтобы снять зелёный винт заземления длиной 16,5 мм.

Используйте крестовую отвертку, чтобы снять два винта клеммного блока шнура длиной 15,3 мм.

Отведите клеммный блок шнура за заднюю панель.

Используйте вороток на 1/4 дюйма, чтобы снять одиннадцать винтов задней панели.

Десять винтов длиной 20 мм

Один винт длиной 12,9 мм под впуском воды.

На протяжении всего руководства отслеживайте каждую винт и устанавливайте его обратно точно на то же место.

Используйте вороток на 1/4 дюйма, чтобы снять винт длиной 16,4 мм, удерживающий кронштейн основной платы на шасси.

Используйте вороток на 1/4 дюйма, чтобы снять два винта длиной 20 мм с верхней задней части машины.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в фланец на панели.

Убедитесь, что защёлки внизу выровнены с нижним ободом шасси.

Расположите панель так, чтобы её отверстия под винты совпадали с шасси.

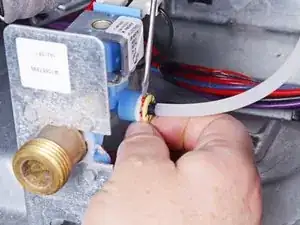

Выдавите фиксатор маленькой отвёрткой или лопаткой.

Схватите фиксатор пальцами и снимите его.

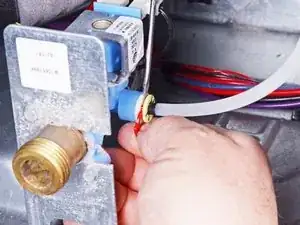

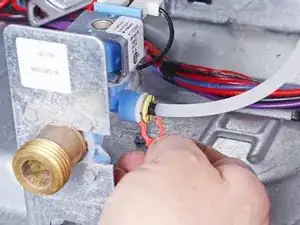

Нажмите жёлтую втулку в сторону клапана, чтобы освободить водяную трубку.

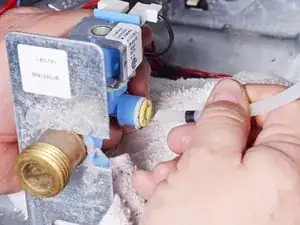

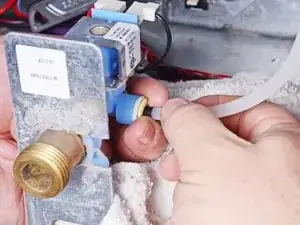

Удерживая втулку, вытяните водяную трубку из втулки.

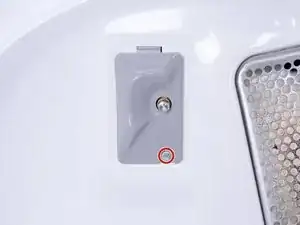

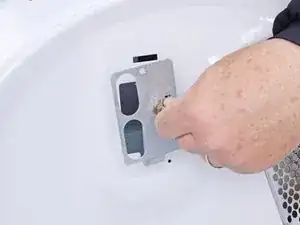

Используйте вороток на 1/4 дюйма, чтобы снять листовой винт длиной 12,9 мм, фиксирующий крышку парового сопла.

Будьте осторожны, чтобы не уронить инструменты во время работы, иначе вы можете повредить эмалевое покрытие барабана.

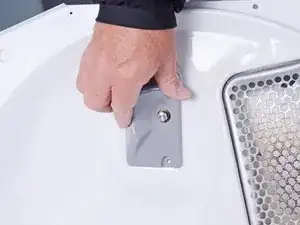

Поднимите нижний край крышки и наклоните её наружу, чтобы освободить сопло.

Опустите крышку вниз, чтобы освободить защёлку в верхней части крышки.

Снимите крышку.

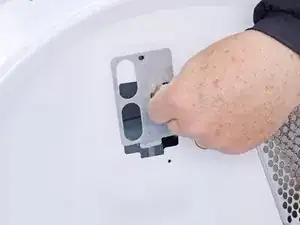

Используйте торцевой ключ на 1/4 дюйма, чтобы выкрутить винт крепления узла сопла длиной 12,9 мм.

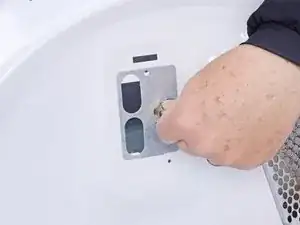

Поднимите узел сопла вверх, чтобы освободить защёлку в нижней части.

Снимите узел сопла.
