Замена панели управления сушилки Whirlpool WED87HED
Используйте это руководство для замены панели управления вашей сушилки Whirlpool Duet WED87HED.
Панель управления позволяет вам управлять сушилкой, выбирать режимы и следить за временем сушки. Также здесь находится динамик, сигнализирующий о завершении цикла. Если вы не можете установить машину на разные режимы или не можете ее запустить, проблема может быть в этом блоке.
Это простая процедура, и нет особенно сложных этапов.
Панель управления не является "мозгом" устройства. Мозгом служит главная плата (также известная как блок управления циклом (CCU)), которая расположена внутри корпуса машины. Чтобы заменить главную плату, следуйте по этой ссылке.
Шаг 1
Перед тем как начать ремонт, отключите сушилку от сети.
Ваш кабель питания может иметь четыре контакта вместо трех. Дополнительный контакт — это заземление.
Шаг 2
Во всем этом руководстве следите за каждым винтом и устанавливайте его на место.
Используйте биту на 5/16 дюйма, чтобы удалить два винта длиной 15.7 мм, которые крепят верхнюю панель к кронштейну задней панели.
Шаг 3
Удерживайте верхнюю панель и сдвиньте ее на 1,27–2,54 см (1/2–1 дюйм) к задней части машины.
Шаг 4
Поднимите верхнюю панель вверх, чтобы отделить ее от шасси.
Уберите верхнюю панель из машины.
Шаг 5
Отключите кабель панели управления от главной платы.
Шаг 6
Отключите разъем лампы барабана.
Шаг 7
Используйте биту на 1/4 дюйма, чтобы удалить два винта длиной 16.3 мм, расположенные на каждом конце панели управления.
Шаг 8

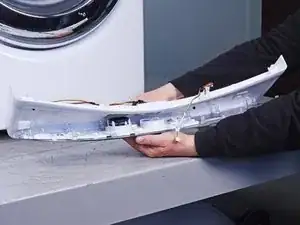

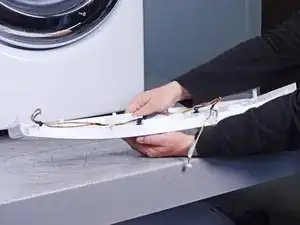

Поднимите панель управления и наклоните ее от шасси, чтобы удалить.
Убедитесь, что провод проходит через отверстие в шасси.
При сборке протяните кабель через его отверстие перед установкой панели управления.
Шаг 9

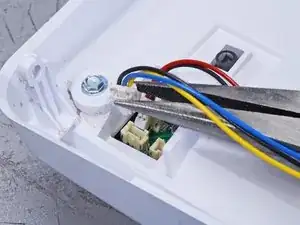

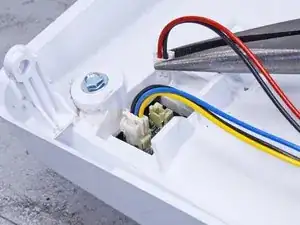

Отключите разъемы жгутов проводов.
Положите панель управления на полотенце или другую мягкую поверхность для выполнения следующих шагов.
Шаг 10

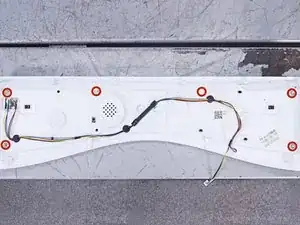

Используйте биту на 1/4 дюйма, чтобы удалить шесть винтов длиной 21.4 мм, которые крепят переднюю плату управления к ее корпусу.
Шаг 11

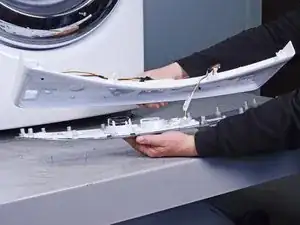

Поднимите заднюю пластину с панели управления и снимите ее.
Панель управления — это платка, прикрепленная к лицевой панели. По возможности замените весь блок.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Сдайте Ваши электрические отходы сертифицированному переработчику R2 или e-Stewards.
Ремонт прошел не так, как планировалось? Попросите помощь у нашего сообщества Answers.
