Замена крыльчатки вентилятора сушильной машины Whirlpool WED87HED

Перед началом ремонта отключите сушильную машину от электропитания.

У вашего сетевого кабеля может быть четыре штыря вместо трёх. Дополнительный штырь — это заземление.

В ходе руководства следите за каждым винтом и устанавливайте его обратно ровно туда, откуда он был снят.

Используйте торцевую головку 5/16 дюйма, чтобы снять два винта длиной 15,7 мм, крепящих верхнюю панель к кронштейну задней панели.

Возьмите верхнюю панель и сдвиньте её на 1/2—1 дюйм (1,3–2,5 см) к задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём подсветки барабана.

Используйте торцевую головку 1/4 дюйма, чтобы снять два листовых винта длиной 16,3 мм, расположенные с каждого конца панели управления.

Поднимите панель управления и откиньте её от шасси, чтобы снять.

Убедитесь, что протянули кабель через отверстие в шасси.

При сборке протяните кабель через соответствующее отверстие перед установкой панели управления.

Используйте маленькую плоскую отвёртку или монтажную лопатку, чтобы отщёлкнуть обе стороны разъёма дверного выключателя.

Отсоедините разъём.

Используйте торцевую головку 1/4 дюйма, чтобы снять три верхних листовых винта панели длиной 16,4 мм.

Наклоните машину назад и надежно зафиксируйте её клиньями или попросите помощника держать.

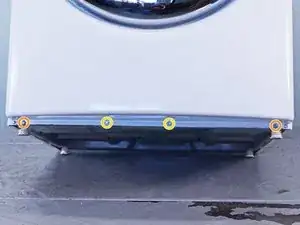

Используйте торцевую головку 1/4 дюйма, чтобы снять четыре листовых винта по нижнему краю панели:

Два винта 16,4 мм

Два винта 13 мм

Используйте крестовую отвёртку, чтобы снять два винта длиной 15,8 мм внутри дверного проёма под барабаном.

Панель тяжёлая и неудобная. Возможно, вам потребуется помощник для этого шага.

Оттяните нижнюю часть панели от шасси примерно на два–три дюйма (5–7,5 см).

Поднимите переднюю панель со маленьких выступов на шасси в верхней части панели и снимите её.

Убедитесь, что не зацепите жгут проводов дверного выключателя при снятии панели.

Используйте торцевую головку 5/16 дюйма, чтобы снять винт крышки длиной 16,2 мм.

Снимите крышку.

При необходимости пометьте кабели постоянным маркером и сфотографируйте или нарисуйте схему подключения.

Используйте крестовую отвёртку или торцевую головку 1/4 дюйма, чтобы снять три винта длиной 21,4 мм.

Если у вашей вилки 4 штыря, будет также заземляющее соединение от кабеля. Используйте торцевую головку 5/16 дюйма, чтобы снять это соединение.

Осторожно протяните кабель вниз через круглое отверстие.

При сборке убедитесь, что правильно восстановили все соединения.

Используйте шестигранную головку 5/16 дюйма, чтобы снять зелёный заземляющий винт длиной 16,5 мм.

Используйте крестовую отвёртку, чтобы снять два винта клеммного блока питания длиной 15,3 мм.

Отведите клеммный блок питания за заднюю панель.

Используйте торцевую головку 1/4 дюйма, чтобы снять одиннадцать винтов задней панели.

Десять винтов длиной 20 мм

Один винт длиной 12,9 мм под подводом воды.

В ходе руководства следите за каждым винтом и устанавливайте его обратно ровно туда, откуда он был снят.

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы снять винт длиной 16,4 мм, крепящий кронштейн основной платы к шасси.

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы удалить два винта длиной 20 мм с верхней задней части устройства.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубки.

Сдвиньте панель с вентиляционной трубки и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная трубка вставлена в обойму на панели.

Убедитесь, что защёлки внизу выровнены с нижним ободом шасси.

Расположите панель так, чтобы её отверстия под винты совпали с шасси.

Выньте фильтр от ворса, потянув его вверх из посадочного слота фильтра.

На этих фото передняя панель установлена, но процедура одинаковая, если передняя панель уже снята.

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы снять установочные винты длиной 16,4 мм, фиксирующие корпус фильтра от ворса.

Вытяните корпус фильтра наружу от шасси и вниз, чтобы снять его.

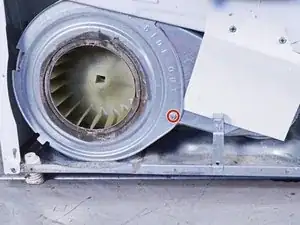

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы отвинтить винт крышки нагнетателя длиной 12,9 мм.

Поднимите крышку нагнетателя слегка и сдвиньте её, чтобы освободить защёлки, удерживающие её на месте.

Снимите крышку нагнетателя.

На фото показана нижняя передняя перегородка на месте. Перегородка не влияет на снятие и установку крышки нагнетателя.

Перейдите к задней части устройства, чтобы получить доступ к приводному валу.

Держите приводной вал разводным ключом или ключом 1 дюйм за шестигранную часть шкива барабанного привода.

Резьба на рабочем колесе нагнетателя левая. Ключ должен быть установлен слева от шкива, чтобы предотвратить его проворачивание против часовой стрелки.

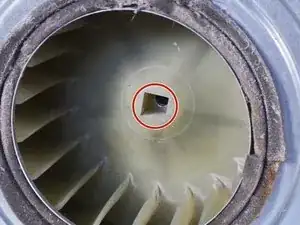

Используйте трещоточный ключ с приводом 1/2 дюйма с удлинителем 5 или 6 дюймов и без головки, вставив его в квадратное отверстие рабочего колеса нагнетателя.

Поверните колесо по часовой стрелке (вправо), чтобы ослабить его настолько, чтобы можно было снять рукой.

Поверните рабочее колесо нагнетателя по часовой стрелке вручную, пока оно не освободится от вала мотора.

Снимите колесо из корпуса нагнетателя.
