Замена уплотнителя Force Touch в Apple Watch Series 3

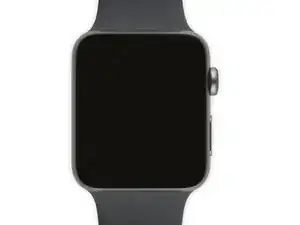

Перед началом ремонта отсоедините часы от зарядного устройства и выключите их.

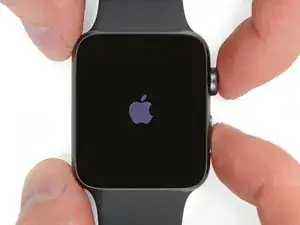

Если сенсорный экран повреждён и не позволяет выключить часы, используйте этот альтернативный способ выключения.

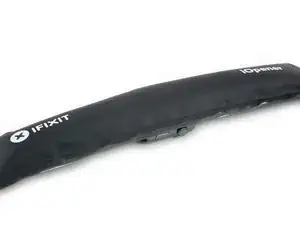

Подготовьте iOpener (или возьмите фен или тепловую пушку) и нагрейте экран часов до состояния, когда он станет немного слишком горячим для прикосновения.

Оставьте iOpener на часах как минимум на минуту, чтобы полностью прогреть экран и размягчить клей, удерживающий его в корпусе.

Вам может понадобиться повторно разогреть iOpener или передвигать его по экрану по мере остывания участков, чтобы достаточно прогреть экран для поддевания.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения потребуется острый лезвие. Перед продолжением внимательно прочитайте следующие предупреждения.

Защитите пальцы: держите их полностью в стороне от ножа. В случае сомнений защитите свободную руку тяжёлой перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте осторожны и не прикладывайте чрезмерного давления, так как нож может соскользнуть и порезать Вас или повредить часы.

Наденьте защитные очки. Нож или стекло могут разбиться, разлетевшись осколками.

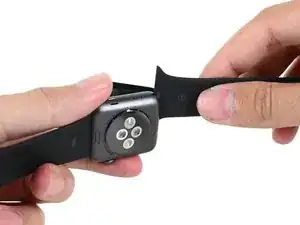

При необходимости прикрепляйте или снимайте ремешок, чтобы получить лучший контроль при ремонте.

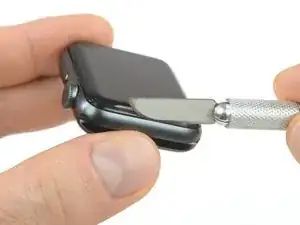

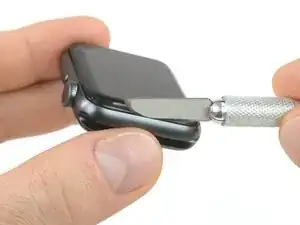

Вставьте лезвие с изогнутым краем в тонкий зазор между дисплеем и внешним корпусом. Начинайте со стороны дисплея, ближайшей к цифровой коронке.

Нажмите крепко перпендикулярно в зазор.

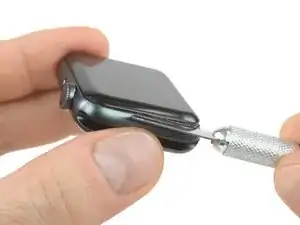

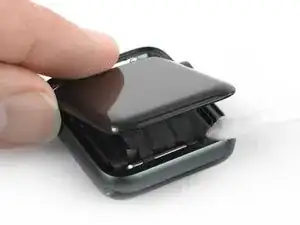

После вставки наклоните лезвие, чтобы немного приподнять дисплей.

Не вставляйте нож глубже, чем 1/16 дюйма (~2 мм).

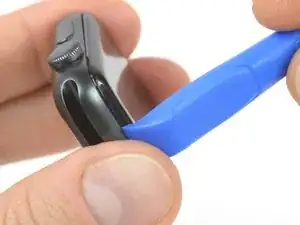

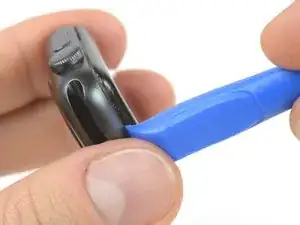

Когда Вы создадите небольшой зазор с помощью изогнутого лезвия, выньте лезвие и вставьте в зазор более тонкий край инструмента для вскрытия.

Продвигайте инструмент в зазор, используя палец в качестве точки опоры, чтобы приподнять дисплей ещё немного.

Не пытайтесь полностью открыть или отчленить дисплей на этом этапе.

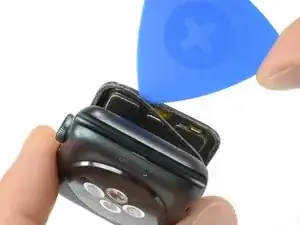

Вставьте медиатор под дисплей и аккуратно отделите уплотнитель Force Touch от дисплея.

Ремонтные наборы iFixit для экранов и аккумуляторов включают заменяемый уплотнитель Force Touch, поэтому не переживайте слишком сильно, если Ваш уплотнитель повреждён.

Чтобы сохранить уплотнитель Force Touch, осторожно подденьте его под краем дисплея. Если уплотнитель Force Touch разорвётся при подъёме дисплея или если Вы разделите слои уплотнителя, Вам потребуется заменить сам уплотнитель.

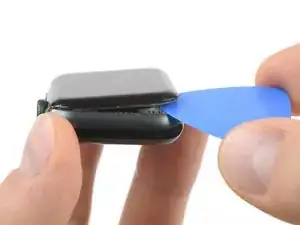

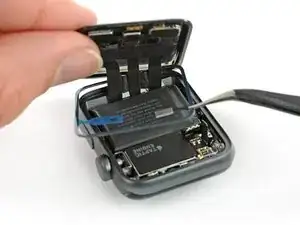

Продвиньте медиатор по периметру дисплея, чтобы отделить клей между уплотнителем Force Touch и дисплеем.

Не вставляйте медиатор глубже, чем 1/16 дюйма (~2 мм).

Чтобы не напрягать кабели дисплея, ещё не открывайте дисплей полностью.

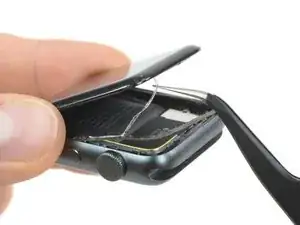

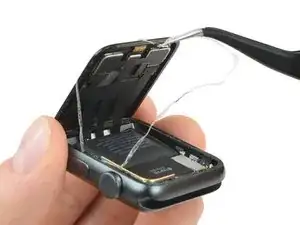

Откройте дисплей примерно под углом 45° и с помощью пинцета оторвите клей между дисплеем и уплотнителем Force Touch.

Протяните клей вокруг и за кабели дисплея, чтобы полностью его снять.

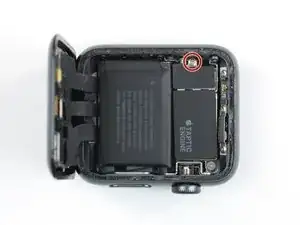

Используйте отвёртку Y000, чтобы выкрутить трёхточечный винт, крепящий металлическую защитную пластину.

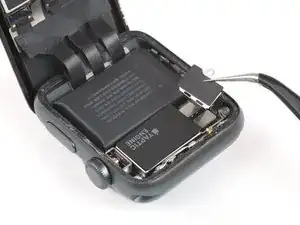

Снимите защитную пластину пинцетом.

Сначала откройте пластину полностью, чтобы разжать две створки.

Затем закройте её наполовину и полностью извлеките, поднимая вверх.

В GPS-версии возможно сразу отключить аккумулятор. В версии с сотовой связью/LTE сначала нужно отключить уплотнитель Force Touch и отогнуть его в сторону, чтобы затем отключить аккумулятор.

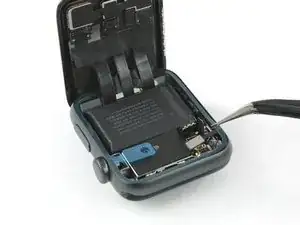

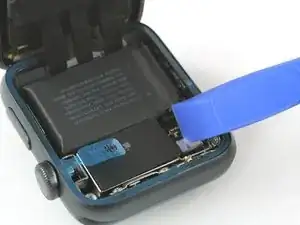

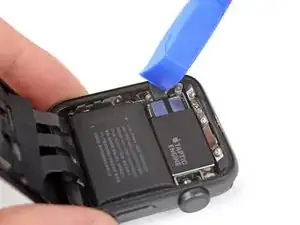

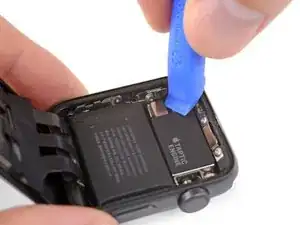

Отключите аккумулятор, поддевая его коннектор перпендикулярно вверх.

Слегка отогните коннектор вверх, чтобы он случайно не соприкасался.

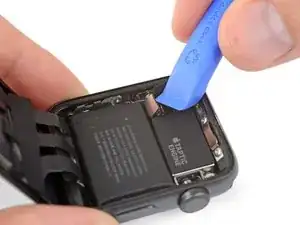

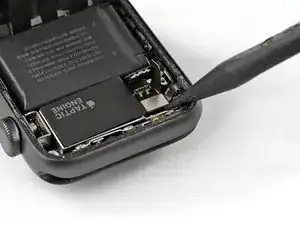

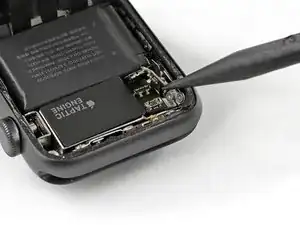

С помощью острия инструмента для поддевания отсоедините уплотнитель Force Touch, поддев его коннектор перпендикулярно вверх.

Нагрейте ваш iOpener ещё 30 секунд и поместите его сверху на уплотнитель Force Touch, чтобы смягчить клей под ним. (В качестве альтернативы можно применить нагрев феном или тепловой пистолет.)

Будьте очень осторожны, чтобы не растянуть и не порвать шлейфы дисплея.

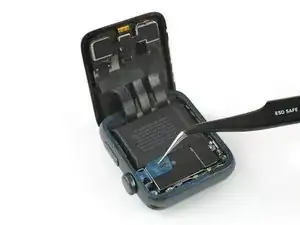

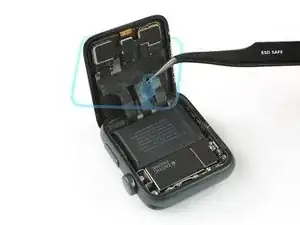

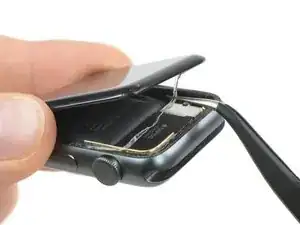

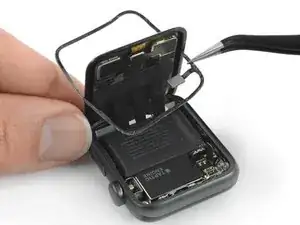

Используйте пинцет, чтобы оторвать уплотнитель Force Touch.

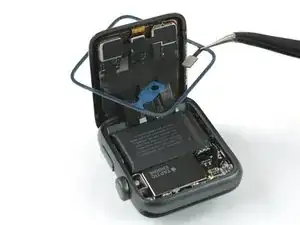

Немного наклоните дисплей вперёд и держите уплотнитель Force Touch по диагонали, чтобы заправить его через дисплей и снять.

Тщательно удалите все следы клея (и осколки стекла, если есть) из корпуса перед повторным запечатыванием часов.

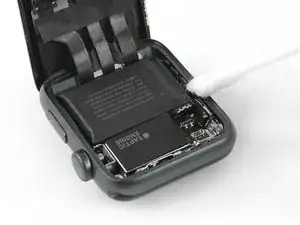

Очистите корпус чистящей подушечкой или используйте наконечник монтажного инструмента или лопатки, завернутый в безворсовую ткань или кофейный фильтр, вместе с небольшим количеством изопропилового спирта (концентрация 90% или выше). В крайнем случае подойдёт ватная палочка.

Чтобы удалить клей возле шлейфов дисплея, сложите дисплей обратно вниз над часами и аккуратно отведите его от рамки, чтобы освободить место для работы.

Не торопитесь на этом шаге. Даже небольшое количество остатков может помешать дисплею приклеиться к корпусу, в результате чего он со временем отслоится.

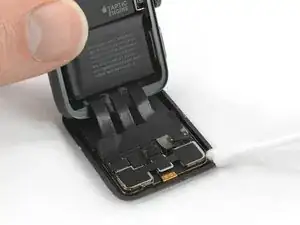

Если вы повторно используете существующий дисплей, аккуратно очистите остатки клея на его тыльной стороне.

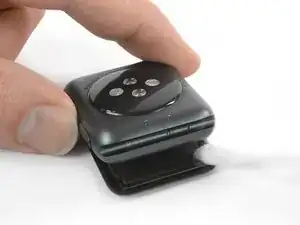

Удобно перевернуть часы вверх дном, чтобы дисплей лежал ровно. Просто поддержите остальную часть часов и не натягивайте шлейфы.

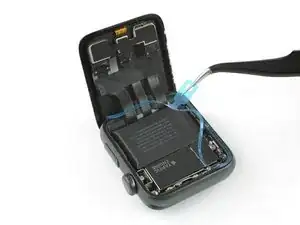

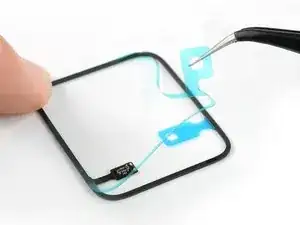

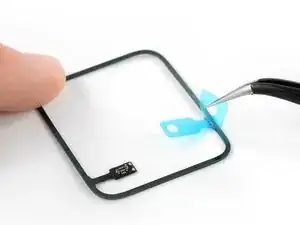

Используйте пинцет, чтобы аккуратно снять синюю защитную плёнку с нижней части запасного уплотнителя Force Touch, обнажая клей под ней.

Убедитесь, что контактные штыри обращены к вам, иначе вы снимете плёнку не с той стороны.

Разместив обнажённый клей вниз, наденьте уплотнитель Force Touch поверх дисплея (если он подключён) и установите его на места в корпусе.

Немного наклоните дисплей вперёд, чтобы выровнять уплотнитель Force Touch с рамкой.

Убедитесь, что разъём совпадает со своей гнездом.

Вы можете использовать конец монтажной лопатки, чтобы прижать новый уплотнитель Force Touch по всему периметру часов.

Убедитесь, что ваш дисплей подключён, прежде чем повторно подключать аккумулятор.

Подключите обратно шлейфы уплотнителя Force Touch и аккумулятора, нажав их разъёмы прямо вниз, пока они не щёлкнут на место.

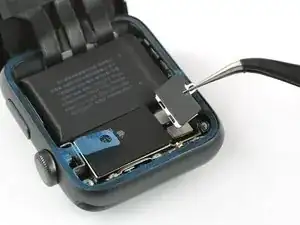

Используйте пинцет, чтобы вернуть металлическую пластину, закрывающую разъём аккумулятора, на прежнее место.

Установите винт Y000 с трёхточечной головкой.

На этом этапе рекомендуется включить часы и проверить все функции перед запечатыванием дисплея на место.

Используйте пинцет, чтобы аккуратно снять синюю защитную плёнку сверху уплотнителя Force Touch, обнажая оставшийся клей.

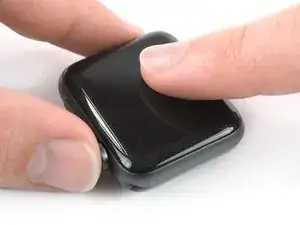

Выровняйте экран и плотно прижмите его к клею.

Для лучшего результата примените нагрев от iOpener, теплового пистолета или фена, чтобы помочь закрепить клей.

Затем приложите давление на несколько часов — оберните часы парой резинок или поместите под тяжёлую книгу или две.

В заключение включите часы и убедитесь, что Force Touch работает правильно — сильное нажатие по экрану должно вызвать вибрацию, и нажатие должно регистрироваться на дисплее.
