Замена уплотнителя Force Touch в Apple Watch Series 2

Прежде чем начать ремонт, снимите часы с зарядного устройства и выключите их.

Если сенсорный экран разбит и не позволяет выключить часы, используйте этот альтернативный способ выключения.

Подготовьте iOpener (или возьмите фен или тепловую пушку) и нагрейте лицевую часть часов, пока она не станет слегка слишком горячей для прикосновения.

Держите iOpener на часах как минимум минуту, чтобы полностью прогреть экран и размягчить клей, который держит его в корпусе.

Возможно, потребуется снова нагреть iOpener или перемещать его по экрану по мере остывания участков, чтобы достаточно прогреть экран для отрыва.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения потребуется острый лезвие. Внимательно прочтите следующие предупреждения перед продолжением.

Защитите пальцы, полностью убрав их из зоны ножа. В случае сомнений защитите свободную руку тяжёлой перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте осторожны и не прикладывайте слишком сильное давление, так как нож может выскользнуть и порезать вас или повредить часы.

Наденьте защитные очки. Нож или стекло могут разбиться, разлетевшись на осколки.

При необходимости прикрепляйте или снимайте ремешок для удобства управления во время ремонта.

Поместите кромку изогнутого лезвия в тонкий зазор между дисплеем и внешним корпусом. Начинайте с короткой стороны дисплея, ближайшей к цифровой коронке.

Нажмите сильно перпендикулярно в зазор.

После вставки наклоните лезвие, чтобы слегка приподнять дисплей.

Не вставляйте нож глубже 1/16 дюйма (~2 мм).

Когда вы открыли небольшой зазор изогнутым лезвием, извлеките лезвие и вставьте в зазор более тонкую часть монтажного инструмента.

Втолкните инструмент в зазор, используя большой палец как точку опоры, чтобы приподнять дисплей ещё немного.

Не пытайтесь пока полностью открыть или отсоединить дисплей.

Вставьте монтажный медиатор под дисплей и аккуратно отделите уплотнитель Force Touch от дисплея.

Ремонтные наборы iFixit для экранов и аккумуляторов включают запасной уплотнитель Force Touch, поэтому не беспокойтесь слишком сильно, если ваш повреждён.

Для сохранения уплотнителя Force Touch подденьте аккуратно у края дисплея. Если уплотнитель Force Touch разорвётся при подъёме дисплея или если вы разделите слои уплотнителя, вам также потребуется заменить сам уплотнитель Force Touch.

Проводите медиатором по периметру дисплея, чтобы разъединить клей между уплотнителем Force Touch и дисплеем.

Не вставляйте медиатор глубже 1/16 дюйма (~2 мм).

Чтобы не повредить кабели дисплея, пока не открывайте дисплей полностью.

Откройте дисплей примерно под углом 45° и используйте пинцет, чтобы оторвать клей между дисплеем и уплотнителем Force Touch.

Протяните клей вокруг и за кабелями дисплея, чтобы полностью его снять.

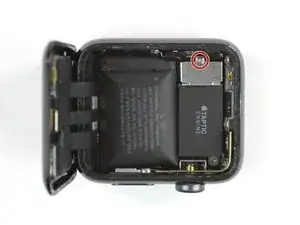

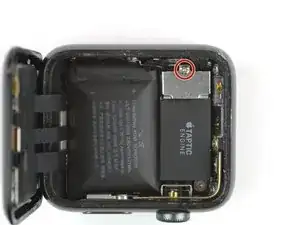

Используйте отвертку Y000, чтобы выкрутить трёхточечный винт, крепящий металлическую крышку разъёма аккумулятора.

Снимите крышку.

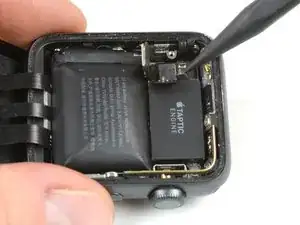

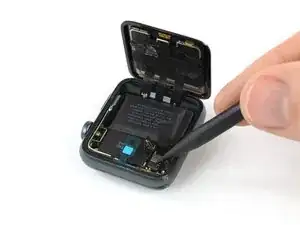

Отключите аккумулятор, поддев его разъём верхним краем монтажного инструмента и поднимая прямо вверх.

Слегка согните разъём вверх, чтобы он случайно не замкнул контакты.

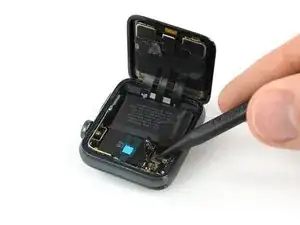

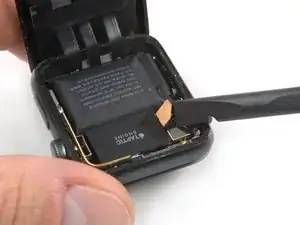

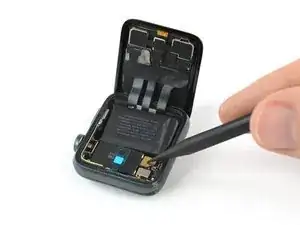

Используйте кончик монтажного инструмента, чтобы отключить уплотнитель Force Touch, поддев его и поднимая прямо вверх от внешнего края.

Разъём, который вы отключаете, на самом деле идёт к материнской плате. Гнездо под этим разъёмом расположено на самом уплотнителе Force Touch.

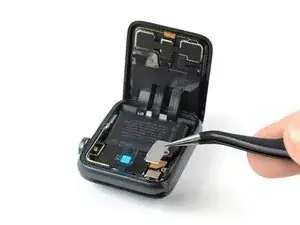

Поднимите контактную пластину уплотнителя Force Touch.

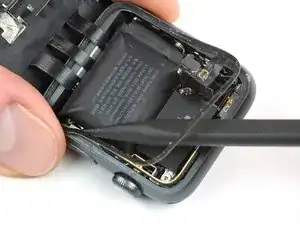

Просуньте пинцет или монтажный инструмент под уплотнитель, чтобы отделить клей под ним.

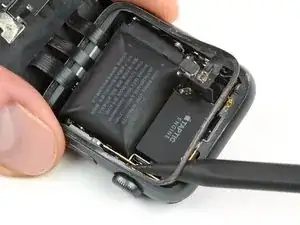

Отделите клей по всему периметру часов, кроме участка, где лежат кабели дисплея, чтобы случайно не порвать их.

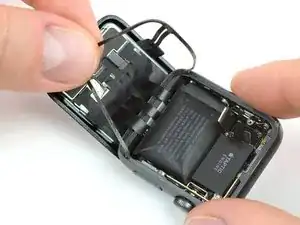

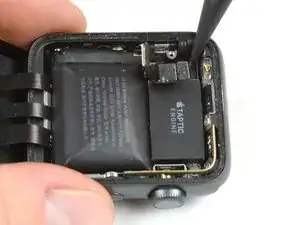

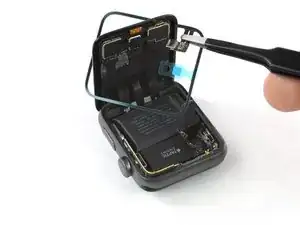

Аккуратно натяните уплотнитель Force Touch поверх и вокруг дисплея.

Если дисплей уже отсоединён, потому что Вы его заменяете, удобнее пока оставить новый дисплей отключённым. Подключите дисплей после установки уплотнителя Force Touch (через пять шагов).

Прикройте дисплей почти полностью, чтобы безопасно отлепить уплотнитель Force Touch с оставшегося края.

Снимите уплотнитель Force Touch.

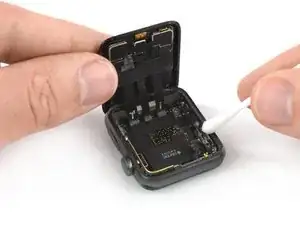

Нанесите небольшое количество изопропилового спирта (>90%) на ватную палочку или используйте салфетку для очистки и аккуратно удалите оставшийся клей от прежнего уплотнителя Force Touch.

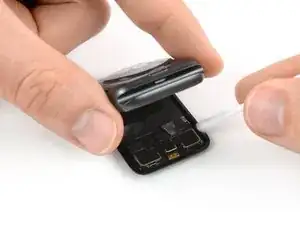

Чтобы удалить клей в области под кабелями дисплея, держите дисплей почти закрытым и аккуратно оттягивайте его от края, пока очищаете.

Переверните часы так, чтобы дисплей лежал плоско, слегка приподняв корпус.

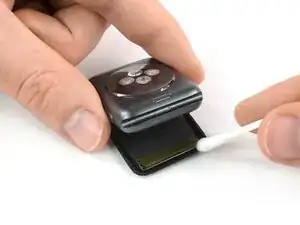

Аккуратно удалите оставшийся клей с задней стороны дисплея.

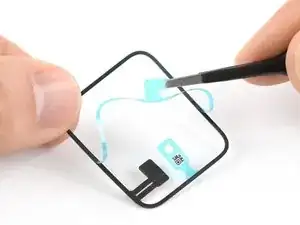

С помощью пинцета аккуратно снимите защитную подкладку с нижней части нового уплотнителя Force Touch, открывая клеевую поверхность.

Убедитесь, что уплотнитель ориентирован так, чтобы контакты разъёма были направлены от Вас, иначе Вы снимете подкладку с той стороны, от которой нужно было снять.

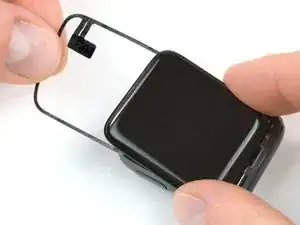

Держите уплотнитель Force Touch по диагонали, чтобы надеть его на дисплей.

Слегка наклоните дисплей вперёд, чтобы выровнять уплотнитель Force Touch с рамкой.

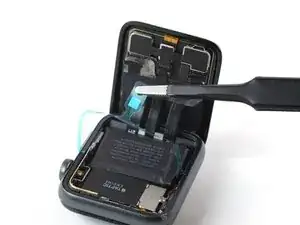

Начиная с угла, противоположного разъёму уплотнителя Force Touch, установите уплотнитель на рамку и прижмите его.

Используйте монтажную лопатку, чтобы сложить прижимную пластину разъёма уплотнителя Force Touch в её посадочное гнездо.

Подключите гибкий кабель, аккуратно надавив на него.

Убедитесь, что дисплей подключён перед повторным подключением батареи.

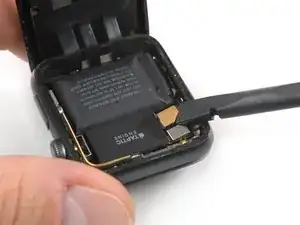

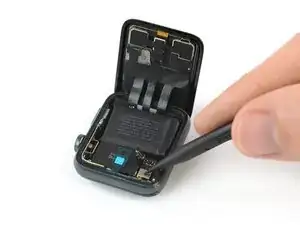

Используйте остриё монтажной лопатки, чтобы вернуть контакт батареи в исходное положение.

Аккуратно прижмите для повторного подключения гибкого кабеля батареи.

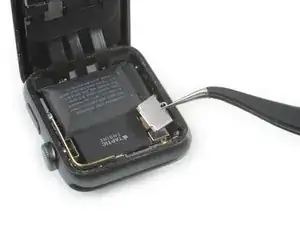

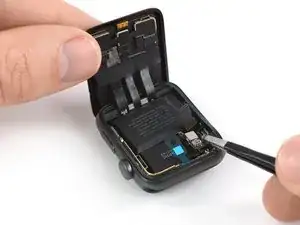

С помощью пинцета установите металлическую пластину, прикрывающую контакт батареи, на её место.

Вкрутите винт Tri-point #000.

На этом этапе Вы можете включить часы и проверить, всё ли работает, прежде чем окончательно закрывать их.

С помощью пинцета аккуратно удалите защитную плёнку с верхней части уплотнителя Force Touch.

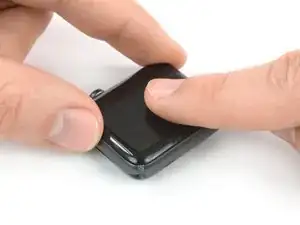

Выровняйте дисплей и прижмите его плотно к клею.

Для улучшения прилипания клея можно прогреть дисплей iOpener'ом. Затем приложите давление на несколько часов (положить под одну или две тяжёлые книги на ночь — один из вариантов).
