Установить дисплей Series 2 в Series 3 с поддержкой Apple Pay
Дисплеи Series 3 трудно найти и они дорогие. Кроме того, если вы купите такой дисплей, вы обнаружите, что после установки всё работает, за исключением Apple Pay. Похоже, Apple связала NFC-модуль в дисплее с платой, аналогично TouchID на iPhone и iPad.
Похоже, дисплей Series 2 подходит по габаритам, но если попробовать его установить, вы заметите сильный нагрев часов и очень быстрое разряжение батареи. Соединения несовместимы, хотя разъёмы внешне совпадают.
Оказалось, что проблема совместимости заключается только в модуле NFC, и если перенести NFC от дисплея S3 с неисправного дисплея на рабочий дисплей S2, всё работает.
Я фотографировал процесс ремонта на работе. Компания закрылась на прошлой неделе, поэтому теперь некому запретить мне опубликовать эти фото для вашей пользы :-)
Шаг 1

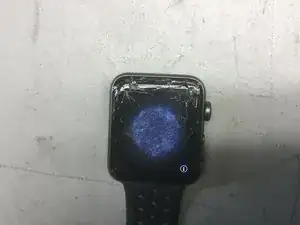

Здесь у нас Apple Watch Series 3 с разбитым дисплеем.
Печально.
Шаг 2

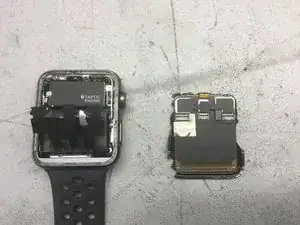

Снимите разбитый дисплей. Чем сильнее он повреждён, тем легче его снять!
Удалите остатки клея и ленты с датчика Force Touch и осмотрите его на предмет повреждений. При необходимости замените.
Шаг 3
Правый модуль содержит NFC и датчик освещённости. Он приклеен точками клея, двумя припайными выступами (для подключения антенны NFC) и медной лентой.
Отрежьте медную ленту от модуля NFC.
Шаг 4

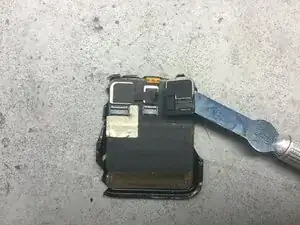

Используя лезвие Xacto №17, отдолбите модуль NFC от разбитого дисплея.
Держите лезвие как можно более параллельно поверхности дисплея.
Шаг 5

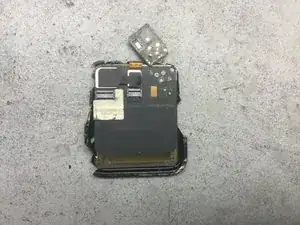

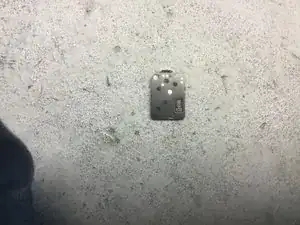

Теперь модуль NFC отделён. На задней стороне модуля есть лента; её можно снять пинцетом.
Вы видите два припайных выступа под ней. Это контакты антенны NFC.
Если вы используете спирт или другой растворитель для очистки, применяйте его очень экономно. Не стоит повредить датчик освещённости.
Шаг 6

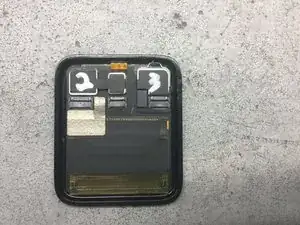

Здесь — «новый» (возможно снятый с другого устройства) дисплей Series 2, который я купил онлайн. Я пометил его цифрой «2» для ясности.
Снимите модуль NFC с этого дисплея. Вы можете выбросить его или добавить в утреннюю кашу.
Я немного перестарался при снятии, поэтому вы видите, что я снял часть чёрной ленты, закрывающей антенну NFC. Это не повредило, но позволило показать угол антенны NFC.
Шаг 7

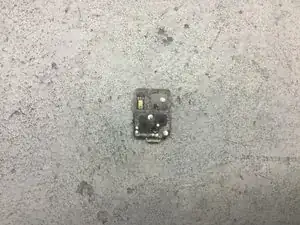

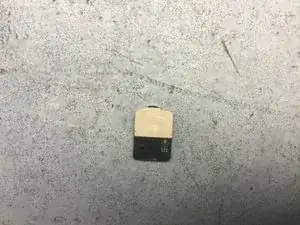

Теперь приклеиваем немного «Z Tape» на заднюю часть модуля. Z Tape — это лента, проводящая ток через толщину, но не вширь.
На этом фото защитный слой всё ещё на Z Tape. Мы снимем его перед приклеиванием модуля к дисплею Series 2.
Шаг 8
Да, это наш дисплей Series 2 с прикреплённым модулем NFC от разбитого дисплея S3. Выравнивание здесь довольно важно, так что не приклеивайте его кое-как.
Шаг 9
Иногда всё сразу работает, а иногда надо прошить ОС заново, чтобы все компоненты корректно взаимодействовали. Удачи в поиске нужных IPSW-файлов.
Шаг 10

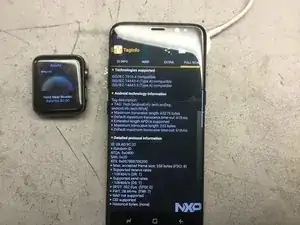

После всех манипуляций Apple Pay можно настроить на часах, и видно, что модуль взаимодействует с приложением NXP TagInfo.
Мне пришлось использовать телефон на Android для тестирования NFC, потому что Apple не позволяет приложениям на iPhone получать достаточно глубокий доступ к NFC для чтения таких данных.
